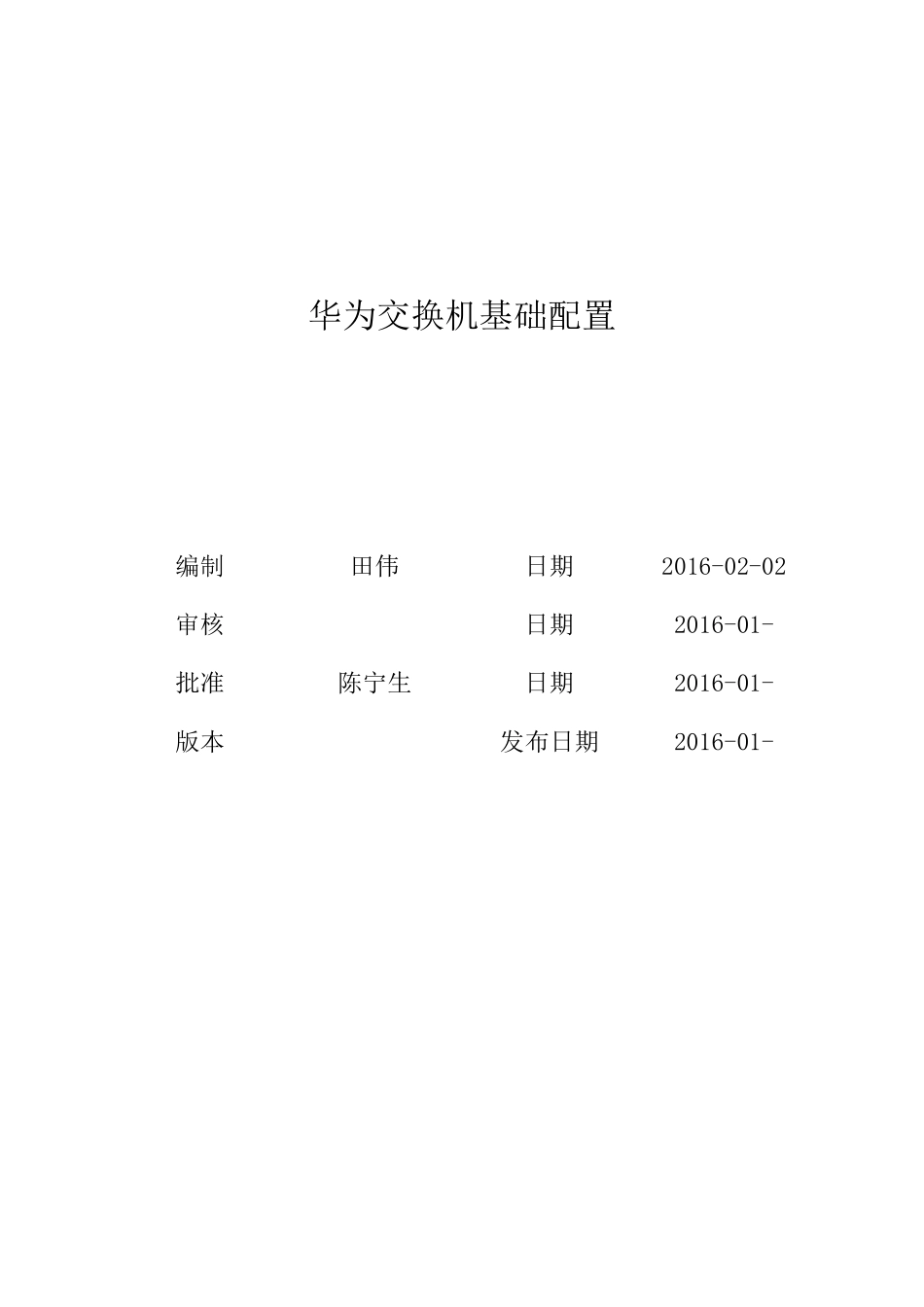

华为交换机基础配置编制田伟日期2016-02-02审核日期2016-01-批准陈宁生日期2016-01-版本发布日期2016-01-华为交换机配置前言：所谓网络交换机其实就是数据链路层的设备，一般用于 LAN-VLAN的连接，网络交换机归于网桥，有些交换机也可以实现第三层交换。路由器用于 WAN-WAN之间的连接，可以解决异性网络之间的转发分组，作用于网络层。他们只是从一条线路上接受输入分组，然后向另一条线路转发。这两条线可能属于不同的网络，并采用不同的协议。相比较而言，路由器的功能较交换机要强大，但是速度相对也较慢，价格也较交换机贵，第三层交换机即能有交换机快速转发报文能力，又有路由器良好的控制功能，因此得以广泛应用。交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。交换机的工作原理：交换机获取到每个端口相连设备的 MAC地址，并将地址相应的端口映射起来存放在交换机患卒中的 MAC地址表中。当其中一台设备发送出数据包以后，控制电路会受到数据包，处理端口会查找内存中的地址对照表以确定目的的 MAC（网卡硬件地址）的 NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口。目的 MAC若不存在，交换机才广播到所有端口，接收端口回应以后交换机会“学习”新的地址，并把它添加到内部地址表中。调试交换机的物理连接每台交换机都有一个Console口用于交换机配置，按照如图所示的连接方法，将笔记本与交换机连接，安装驱动程序。使用 CRT连接连接协议选择 Serial，端口COM3，波特率为 9600，去掉流控制的勾选，点击连接即可二层交换机与三层交换机的区别；路由器与三层交换机的区别二层交换与三层交换：二层交换机二层交换机工作于 OSI模型的第 2层(数据链路层)，故而称为二层交换机。二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。三层交换技术就是二层交换技术+三层转发技术。传统交换技术是在OSI网络标准模型第二层--数据链路层进行操作的，而三层交换技术...
