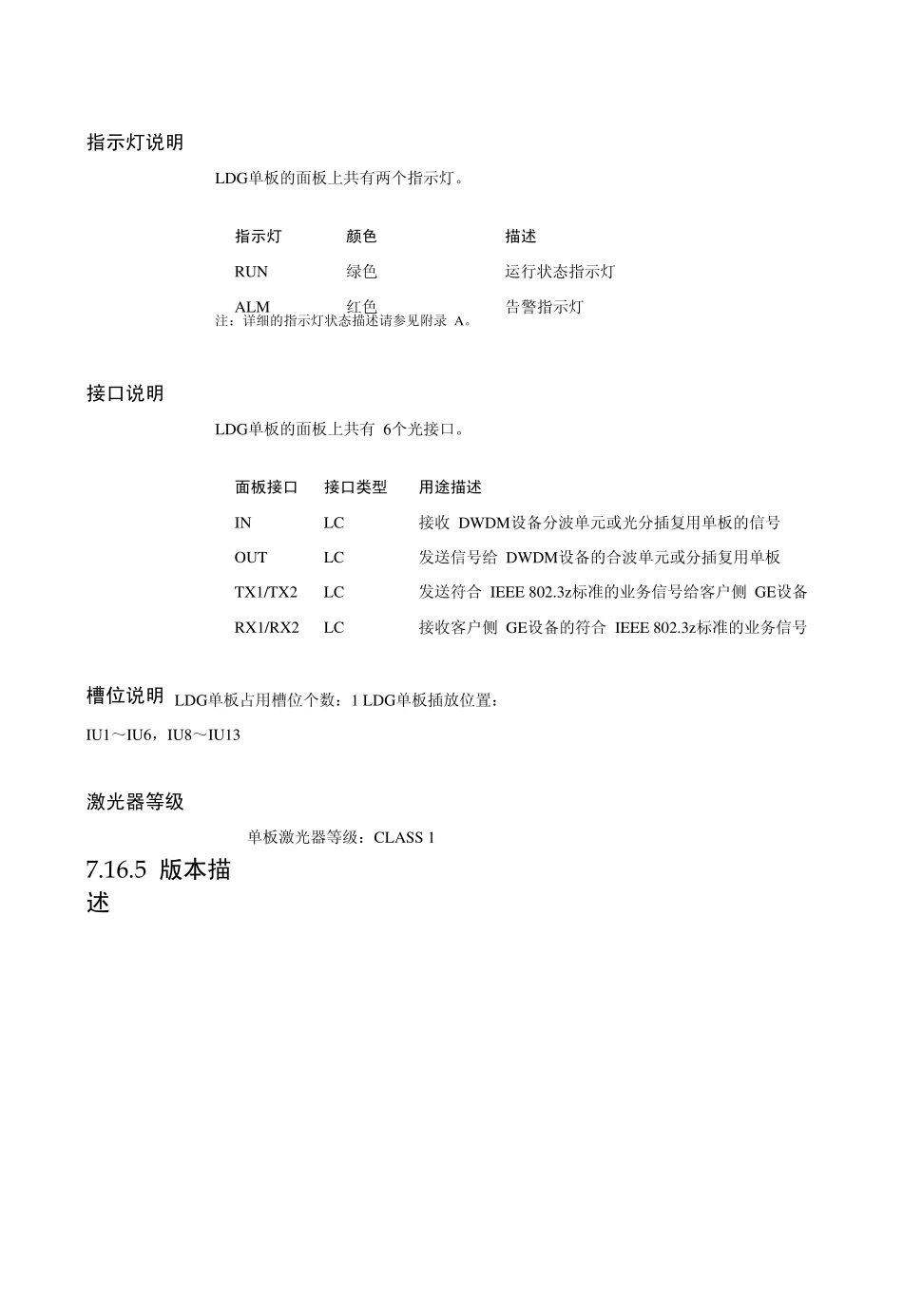

在客户侧，LDG单板接入两路符合 IEEE 802.3z特性的千兆以太网信号，经信号处理，再复用到一路 STM-16中，生成标准的 STM-16帧结构。经光转换模块的光发送部分，转换成符合 ITU-T G.694.1建议波长的光信号，送往 DWDM侧。 在 DWDM侧，LDG单板接收符合 ITU-T G.694.1建议波长的光信号，经过解复用及开销提取，LDG单板从 STM-16信号中提取出帧，同时对 DWDM侧的性能进行监测。光转换模块的封装部分将帧恢复为 GE信号，再经抖动抑制后分离和转换出两个符合 IEEE 802.3z标准的 GE信号，送给千兆路由器或其它 GE设备。 7.16.4 面板图 LDG单板的面板外观图如图 7-52所示。 图7-52 LDG面板外观图 指示灯说明 LDG单板的面板上共有两个指示灯。 注：详细的指示灯状态描述请参见附录 A。 接口说明 LDG单板的面板上共有 6个光接口。 槽位说明 LDG单板占用槽位个数：1 LDG单板插放位置：IU1～IU6，IU8～IU13 激光器等级 单板激光器等级：CLASS 1 7.16.5 版本描述 指示灯 颜色 描述 RUN 绿色 运行状态指示灯 ALM 红色 告警指示灯 面板接口 接口类型 用途描述 IN LC 接收 DWDM设备分波单元或光分插复用单板的信号 OUT LC 发送信号给 DWDM设备的合波单元或分插复用单板 TX1/TX2 LC 发送符合 IEEE 802.3z标准的业务信号给客户侧 GE设备 RX1/RX2 LC 接收客户侧 GE设备的符合 IEEE 802.3z标准的业务信号 7.16.6 网管配置接口显示 表7-90 LDG单板版本描述 项目 描述 当前硬件版本 E5 硬件版本 E3 ，E4和 E5。其中 E3，E4已经停产。 可替代性 E5LDG 可以完全替代 E3LDG，E4LDG。 注：网管上显示的一个光口号表示一对实际的光接口，一个用于接收信号，一个用于发送信号。 7.16.7 指标 光接口指标表7-91 LDG单板客户侧光接口指标 面板接口 网管接口 IN/OUT 1 TX1/RX1 3 TX2/RX2 4 指标值 项目 单位 1000 BASE-SX 1000 BASE-LX-10 km 1000 BASE-LX-40 km 1000 BASE-ZX-80 km 光线路码型 – 8B/10B 8B/10B 8B/10B 8B/10B 传输目标距离 km 0.5 10 40 80 发送机在 S点的特性 工作波长范围 nm 770 ~ 860 1270 ~ 1355 1270 ~ 1355 1500 ~ 1580昀大平均发送功率 dBm -2.5 -3 3 5 昀小平均发送功率 dBm -9.5 -11.5 -4.5 -2 昀小消光比 dB 9 9 9 9 眼图模框 – 符合 IEEE802.3z建议模板 接收机在 R点的特...
