协议报文格式大全

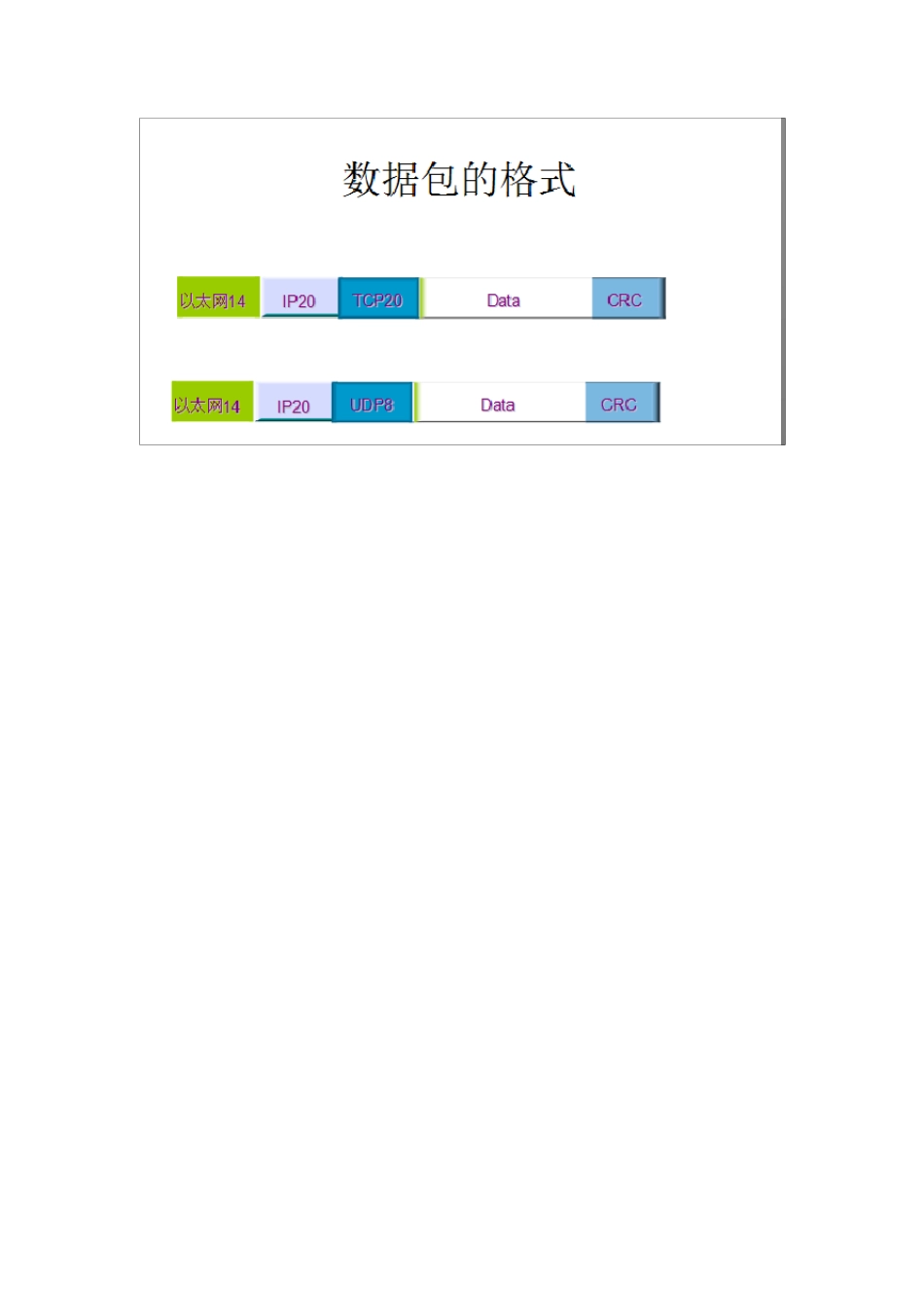

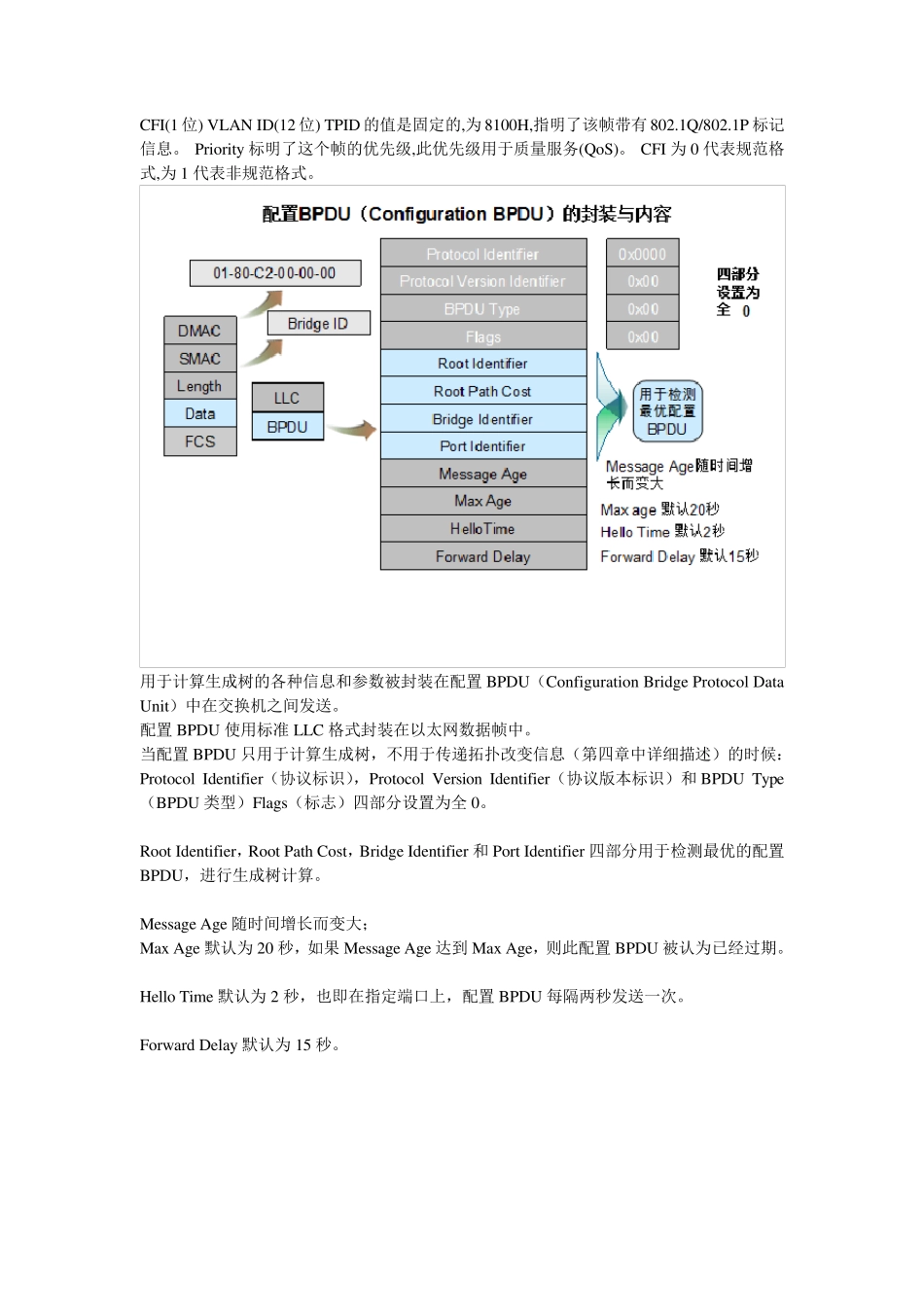

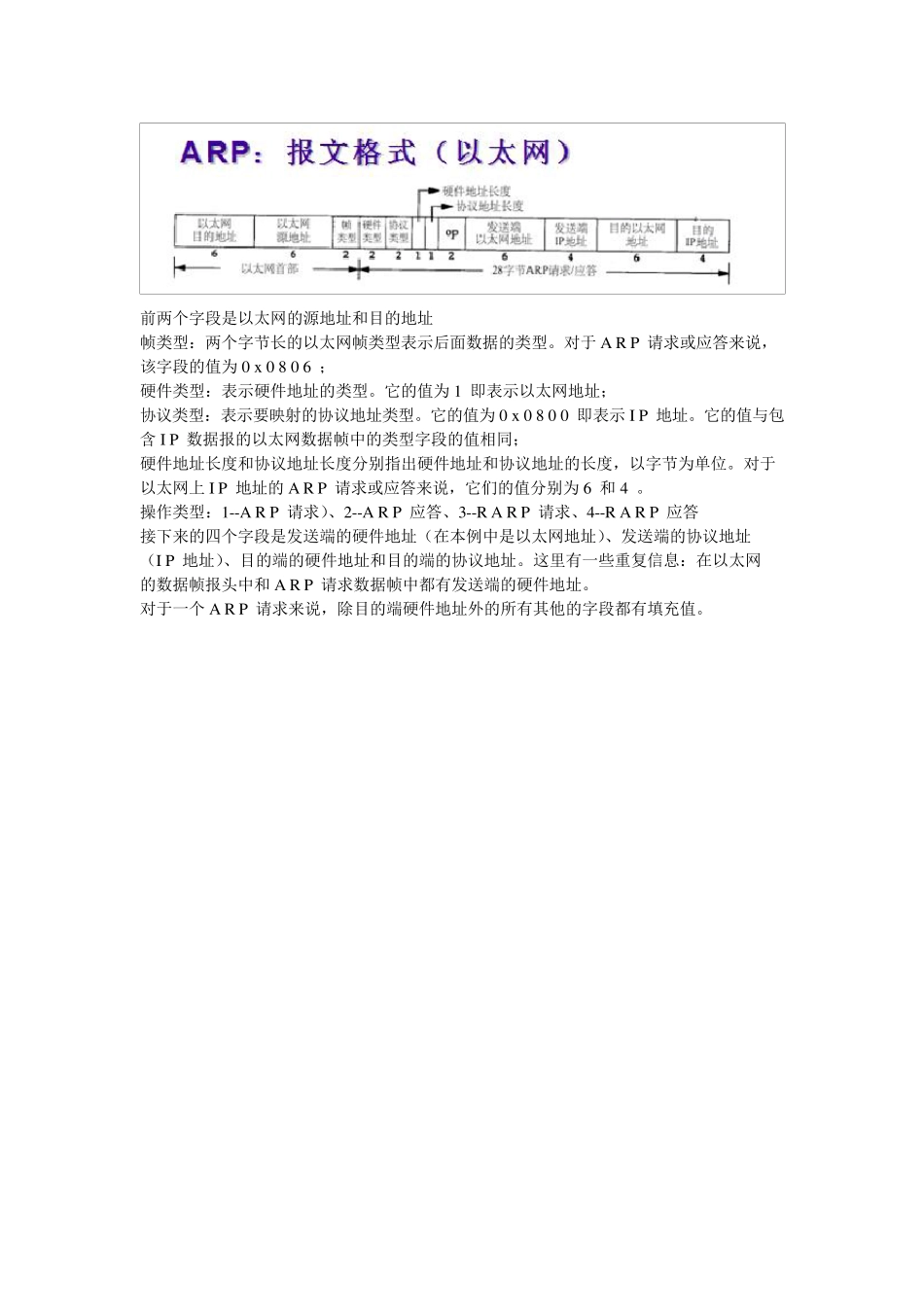

CFI(1 位) VLAN ID(12 位) TPID 的值是固定的,为8100H,指明了该帧带有802.1Q/802.1P 标记信息。 Priority标明了这个帧的优先级,此优先级用于质量服务(QoS)。 CFI 为0 代表规范格式,为1 代表非规范格式。 用于计算生成树的各种信息和参数被封装在配置 BPDU（Configuration Bridge Protocol Data Unit）中在交换机之间发送。 配置 BPDU 使用标准 LLC 格式封装在以太网数据帧中。 当配置 BPDU 只用于计算生成树，不用于传递拓扑改变信息（第四章中详细描述）的时候： Protocol Identifier（协议标识），Protocol Version Identifier（协议版本标识）和 BPDU Type（BPDU 类型）Flags（标志）四部分设置为全 0。 Root Identifier，Root Path Cost，Bridge Identifier 和 Port Identifier 四部分用于检测最优的配置BPDU，进行生成树计算。 Message Age 随时间增长而变大； Max Age 默认为20 秒，如果 Message Age 达到 Max Age，则此配置 BPDU 被认为已经过期。 Hello Time 默认为2 秒，也即在指定端口上，配置 BPDU 每隔两秒发送一次。 Forward Delay默认为15 秒。 前两个字段是以太网的源地址和目的地址 帧类型：两个字节长的以太网帧类型表示后面数据的类型。对于A R P 请求或应答来说， 该字段的值为0 x 0 8 0 6 ； 硬件类型：表示硬件地址的类型。它的值为1 即表示以太网地址； 协议类型：表示要映射的协议地址类型。它的值为0 x 0 8 0 0 即表示I P 地址。它的值与包 含I P 数据报的以太网数据帧中的类型字段的值相同； 硬件地址长度和协议地址长度分别指出硬件地址和协议地址的长度，以字节为单位。对于 以太网上I P 地址的A R P 请求或应答来说，它们的值分别为6 和4 。 操作类型：1--A R P 请求）、2--A R P 应答、3--R A R P 请求、4--R A R P 应答 接下来的四个字段是发送端的硬件地址（在本例中是以太网地址）、发送端的协议地址 （I P 地址）、目的端的硬件地址和目的端的协议地址。这里有一些重复信息：在以太网 的数据帧报头中和A R P 请求数据帧中都有发送端的硬件地址。 对于一个A R P 请求来说，除目的端硬件地址外的所有其他的字段都有填充值。 T：消息类型标志位，0 为数据报文，1 为控制报文。 x：保留位。 S：Ns 和Nr 标志位，控制报文中此位必须是1。 O：Offset 标志位，为 1 说明...
