单工序落料模设计说明书

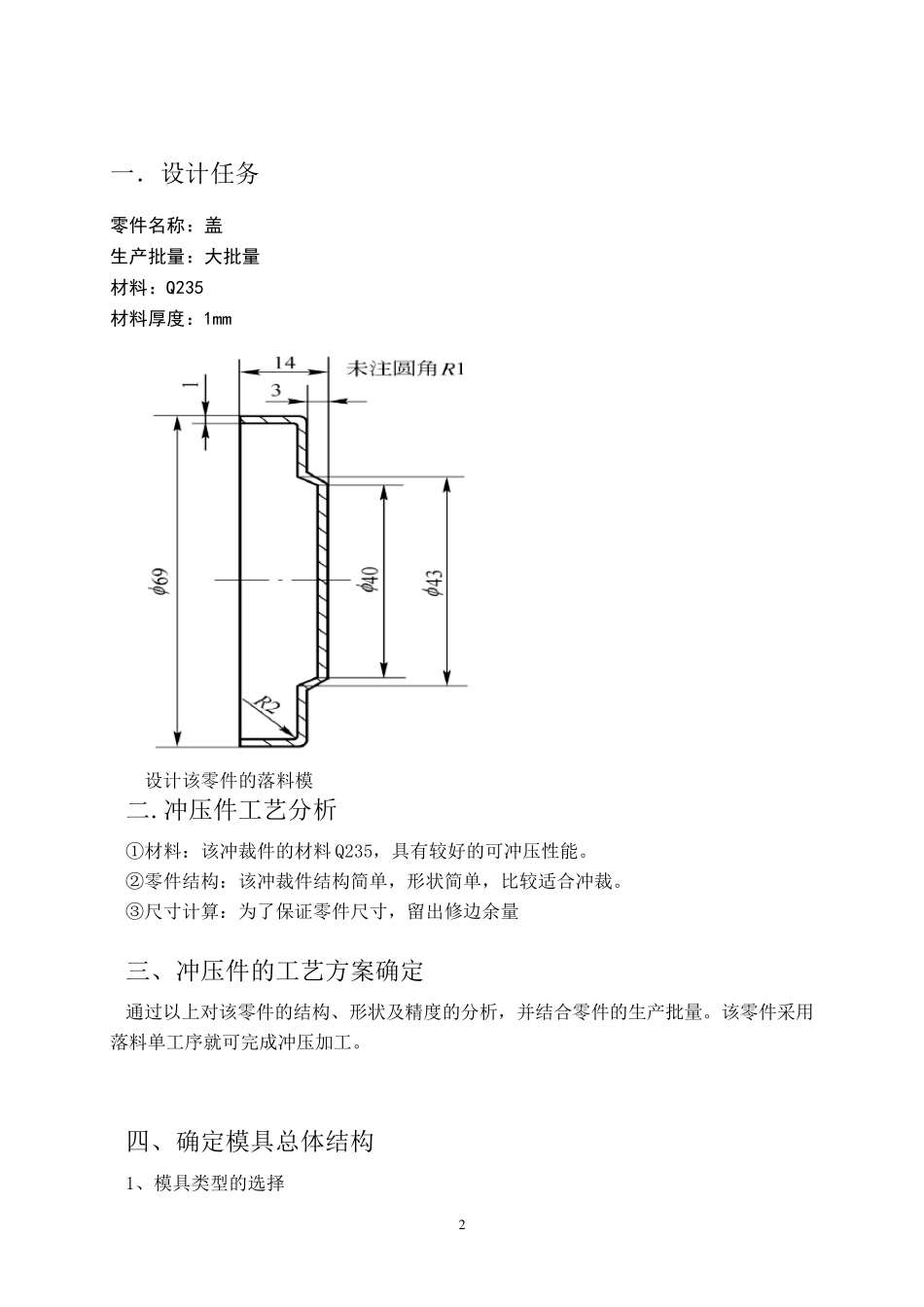

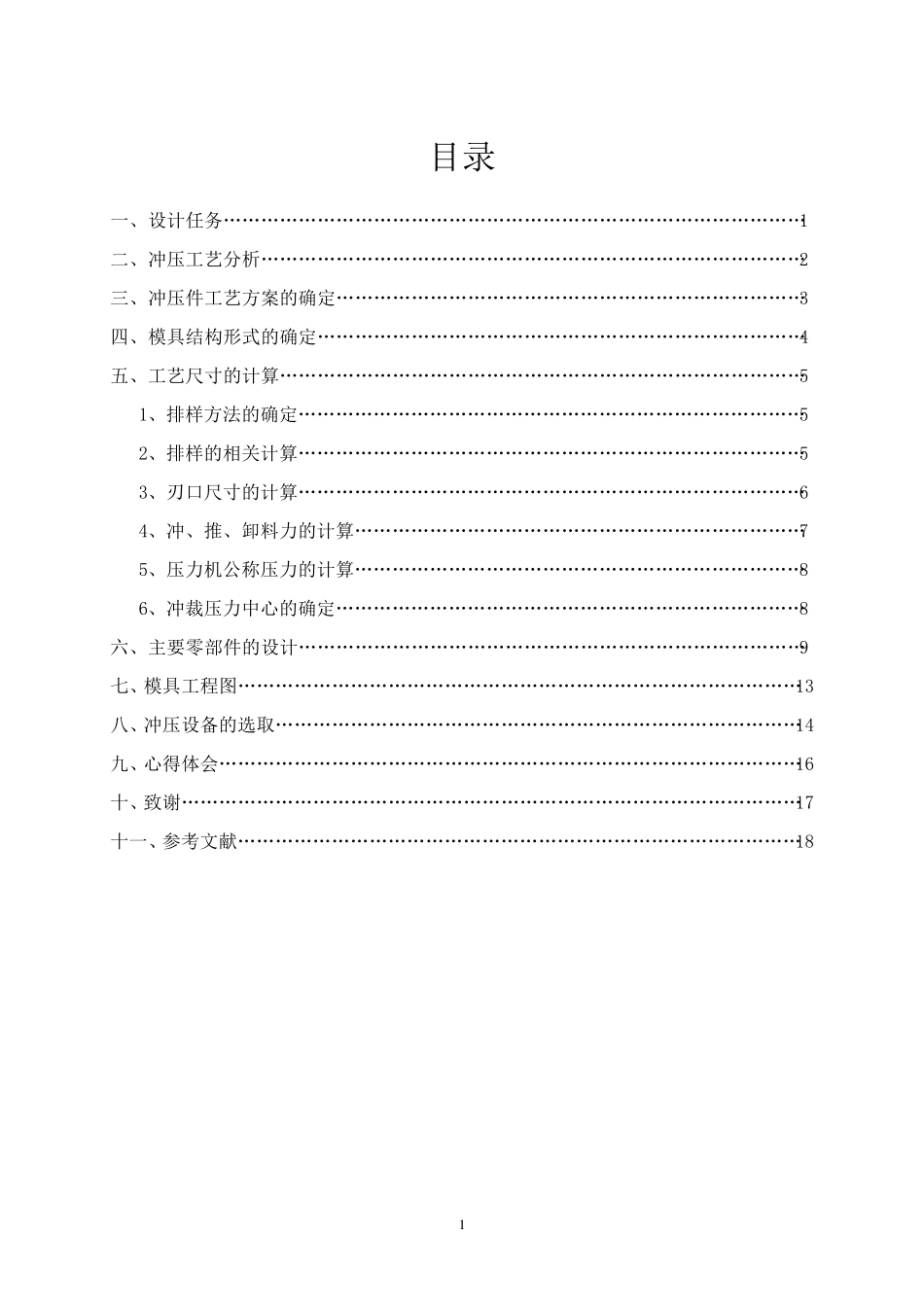

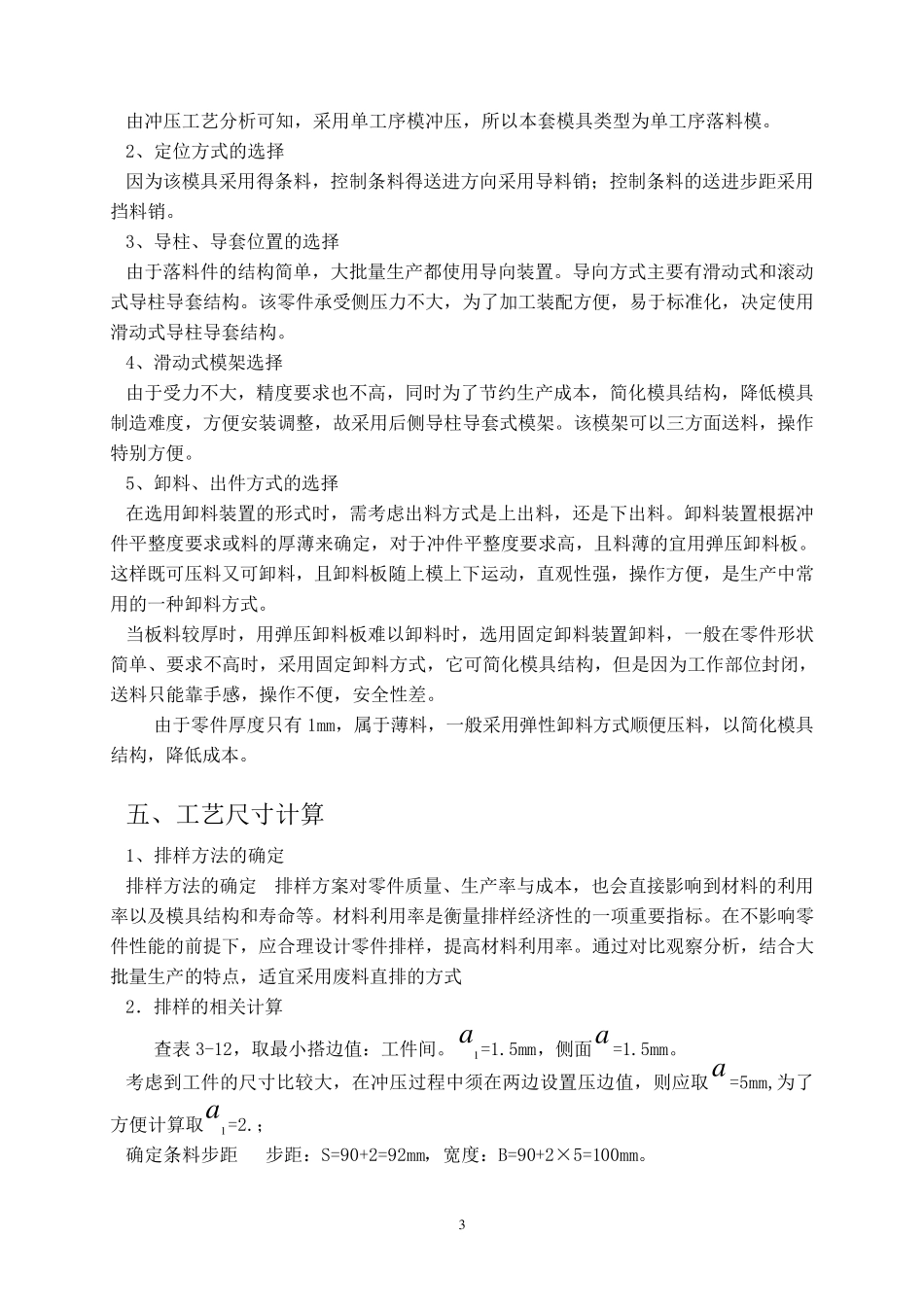

1 目录 一、设计任务…………………………………………………………………………………1 二、冲压工艺分析……………………………………………………………………………2 三、冲压件工艺方案的确定…………………………………………………………………3 四、模具结构形式的确定……………………………………………………………………4 五、工艺尺寸的计算…………………………………………………………………………5 1、排样方法的确定………………………………………………………………………5 2、排样的相关计算………………………………………………………………………5 3、刃口尺寸的计算………………………………………………………………………6 4、冲、推、卸料力的计算………………………………………………………………7 5、压力机公称压力的计算………………………………………………………………8 6、冲裁压力中心的确定…………………………………………………………………8 六、主要零部件的设计………………………………………………………………………9 七、模具工程图………………………………………………………………………………13 八、冲压设备的选取…………………………………………………………………………14 九、心得体会…………………………………………………………………………………16 十、致谢………………………………………………………………………………………17 十一、参考文献………………………………………………………………………………18 2 一．设计任务 零件名称：盖 生产批量：大批量 材料：Q235 材料厚度：1mm 设计该零件的落料模 二.冲压件工艺分析 ①材料：该冲裁件的材料Q235，具有较好的可冲压性能。 ②零件结构：该冲裁件结构简单，形状简单，比较适合冲裁。 ③尺寸计算：为了保证零件尺寸，留出修边余量 三、冲压件的工艺方案确定 通过以上对该零件的结构、形状及精度的分析，并结合零件的生产批量。该零件采用落料单工序就可完成冲压加工。 四、确定模具总体结构 1、模具类型的选择 3 由 冲 压 工 艺 分 析 可 知 ， 采 用 单 工 序 模 冲 压 ， 所 以 本 套 模 具 类 型 为 单 工 序 落 料 模 。 2、 定 位 方 式 的 选 择 因 为 该 模 具 采 用 得 条 料 ， 控 制 条 料 得 送 进 方 向...
