单开道岔检查位置

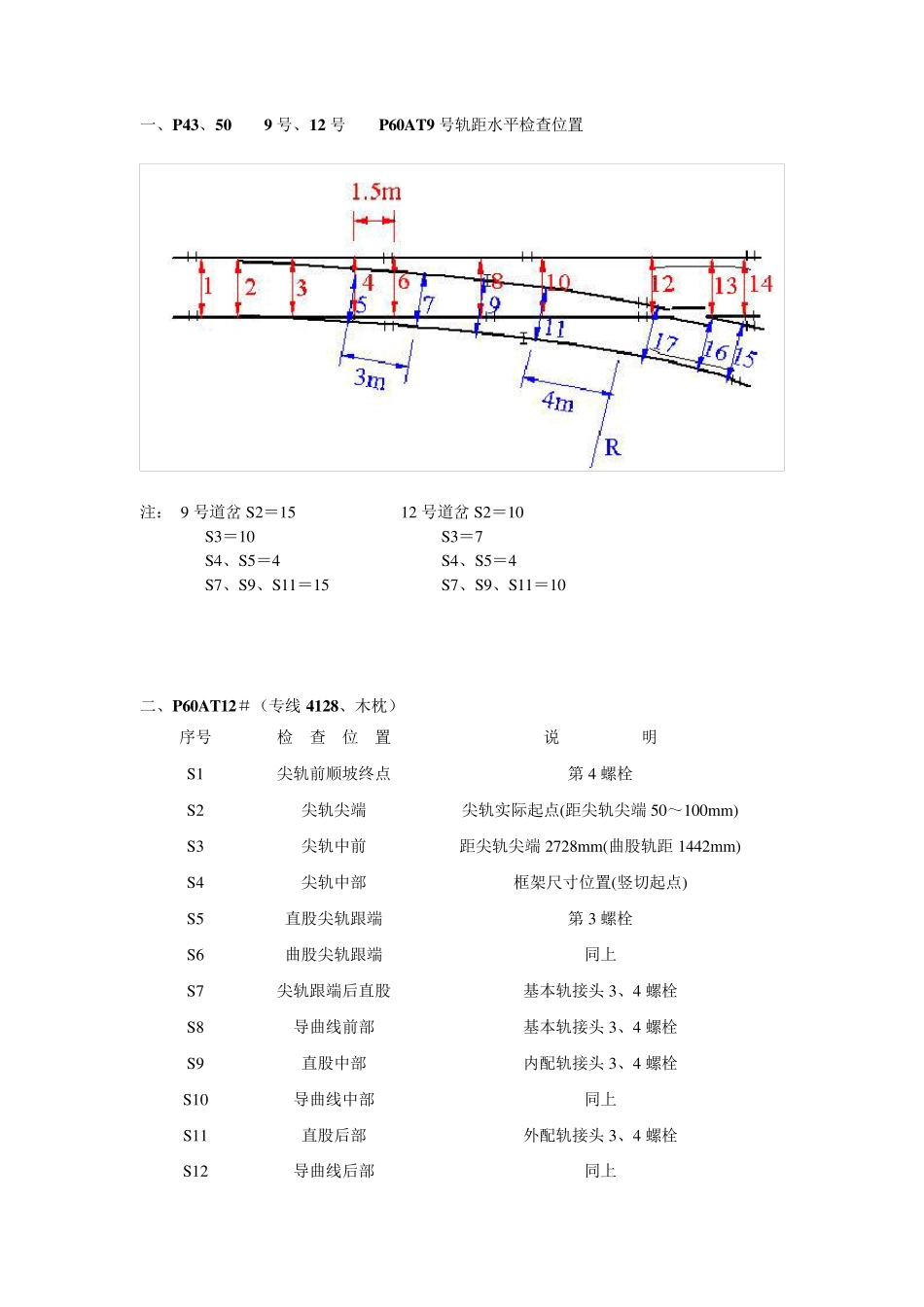

单开道岔检查位置_第1页
1/6

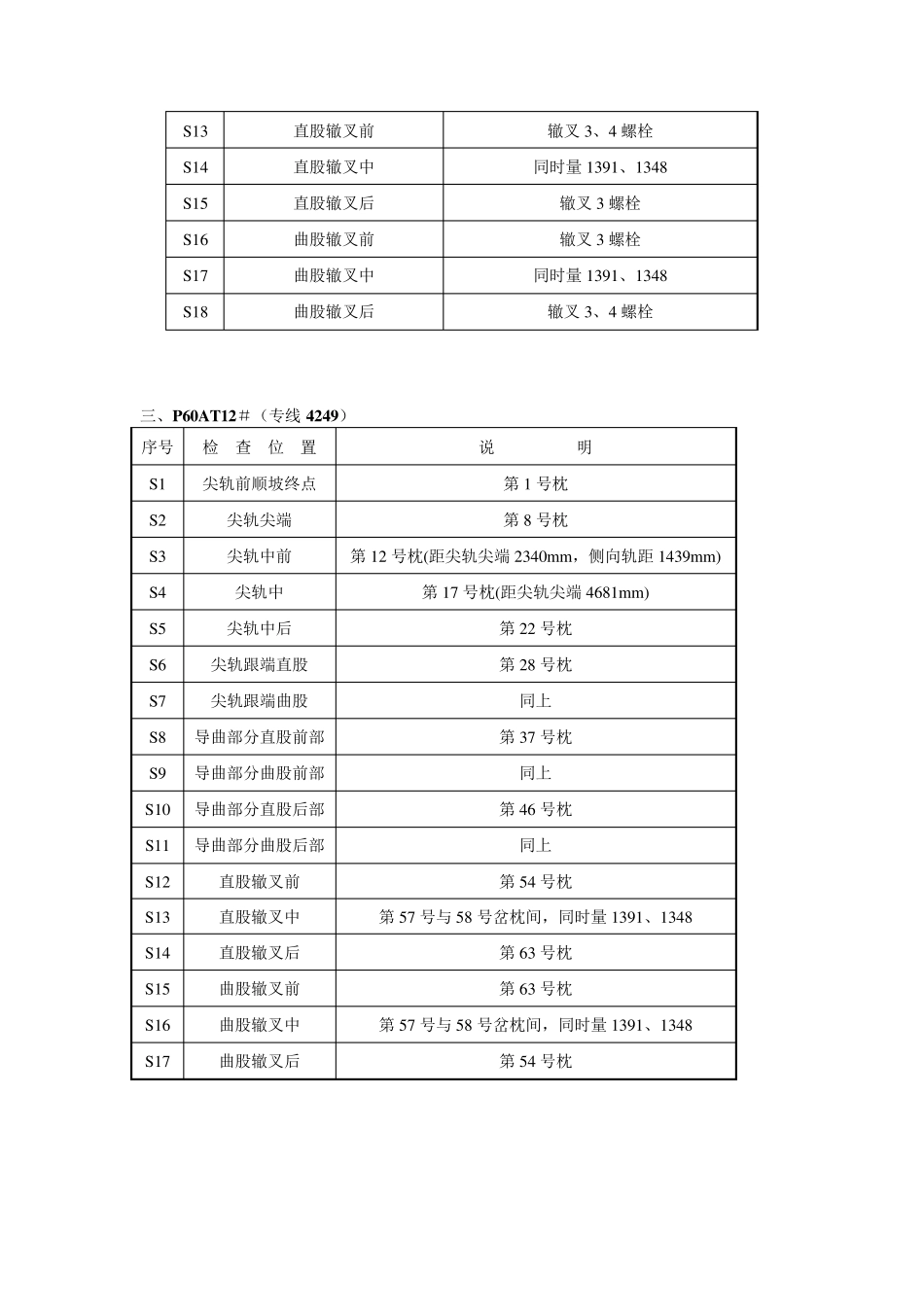

单开道岔检查位置_第2页
2/6

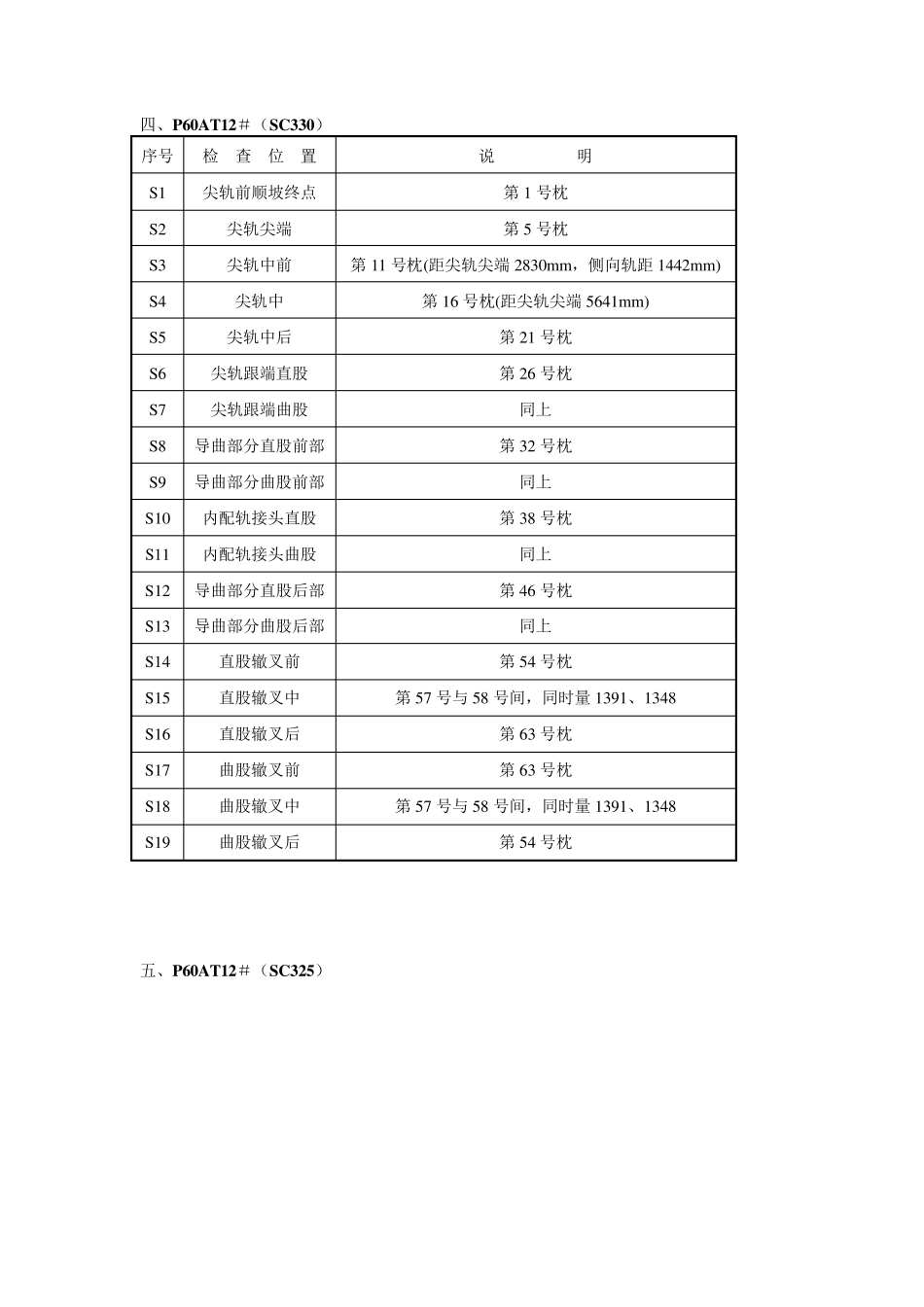

单开道岔检查位置_第3页
3/6
一、P43、50 9 号、12 号 P60AT9 号轨距水平检查位置 注: 9 号道岔 S2=15 12 号道岔 S2=10 S3=10 S3=7 S4、S5=4 S4、S5=4 S7、S9、S11=15 S7、S9、S11=10 二、P60AT12#(专线 4128、木枕) 序号 检 查 位 置 说 明 S1 尖轨前顺坡终点 第 4 螺栓 S2 尖轨尖端 尖轨实际起点(距尖轨尖端 50~100m m ) S3 尖轨中前 距尖轨尖端 2728m m (曲股轨距 1442m m ) S4 尖轨中部 框架尺寸位置(竖切起点) S5 直股尖轨跟端 第 3 螺栓 S6 曲股尖轨跟端 同上 S7 尖轨跟端后直股 基本轨接头 3、4 螺栓 S8 导曲线前部 基本轨接头 3、4 螺栓 S9 直股中部 内配轨接头 3、4 螺栓 S10 导曲线中部 同上 S11 直股后部 外配轨接头 3、4 螺栓 S12 导曲线后部 同上 S13 直股辙叉前 辙叉3、4 螺栓 S14 直股辙叉中 同时量 1391、1348 S15 直股辙叉后 辙叉3 螺栓 S16 曲股辙叉前 辙叉3 螺栓 S17 曲股辙叉中 同时量 1391、1348 S18 曲股辙叉后 辙叉3、4 螺栓 三、P60AT12#(专线 4249) 序号 检 查 位 置 说 明 S1 尖轨前顺坡终点 第 1 号枕 S2 尖轨尖端 第 8 号枕 S3 尖轨中前 第 12 号枕(距尖轨尖端 2340m m ,侧向轨距 1439m m ) S4 尖轨中 第 17 号枕(距尖轨尖端 4681m m ) S5 尖轨中后 第 22 号枕 S6 尖轨跟端直股 第 28 号枕 S7 尖轨跟端曲股 同上 S8 导曲部分直股前部 第 37 号枕 S9 导曲部分曲股前部 同上 S10 导曲部分直股后部 第 46 号枕 S11 导曲部分曲股后部 同上 S12 直股辙叉前 第 54 号枕 S13 直股辙叉中 第 57 号与 58 号岔枕间,同时量 1391、1348 S14 直股辙叉后 第 63 号枕 S15 曲股辙叉前 第 63 号枕 S16 曲股辙叉中 第 57 号与 58 号岔枕间,同时量 1391、1348 S17 曲股辙叉后 第 54 号枕 四、P60AT12#(SC330) 序号 检 查 位 置 说 明 S1 尖轨前顺坡终点 第 1 号枕 S2 尖轨尖端 第 5 号枕 S3 尖轨中前 第 11 号枕(距尖轨尖端 2830m m ,侧向轨距 1442m m ) S4 尖轨中 第 16 号枕(距尖轨尖端 5641m m ) S5 尖轨中后 第 21 号枕 S6 尖轨跟端直股 第 26 号枕 S7 尖轨跟端曲股 同上 S8 导曲部分直股前部 第 32 号枕 S9 导曲部分曲股前部 同上 S10 内配轨接头...
