单桩竖向抗压静载荷试验方案

单桩竖向抗压静载荷试验方案_第1页
1/8
单桩竖向抗压静载荷试验方案_第2页
2/8
单桩竖向抗压静载荷试验方案_第3页
3/8

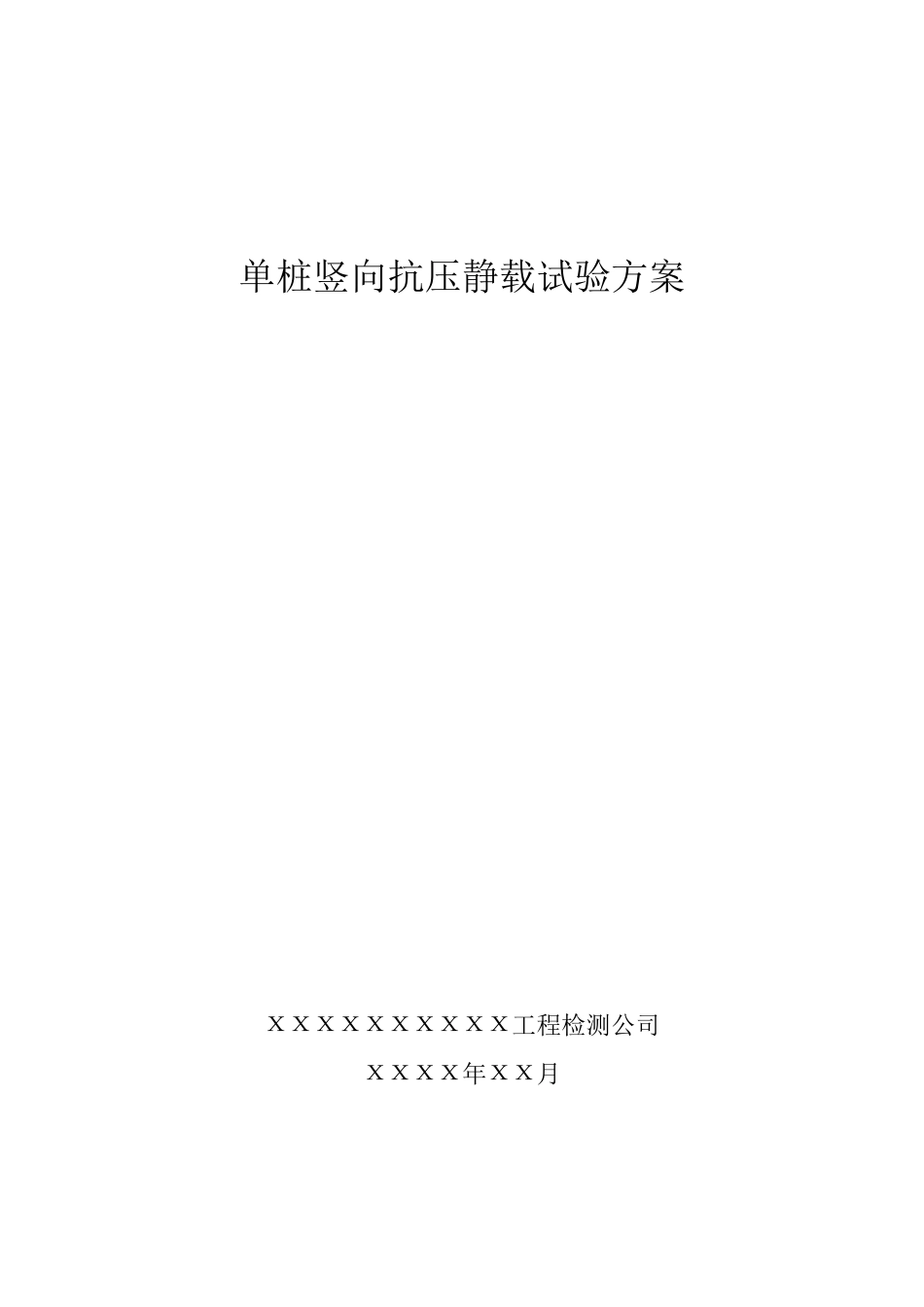

单桩竖向抗压静载试验方案 ХХХХХХХХХХ工程检测公司 ХХХХ年ХХ月 1 单桩竖向抗压静载试验方案 一、 试验依据 (1)、中华人民共和国行业标准:《建筑基桩检测技术规范JGJ 106—2003 J 256—2003》 (2)、中华人民共和国国家标准:《建筑地基基础设计规范GB50007—2011》 (3)、中华人民共和国行业标准:《建筑桩基技术规范JGJ 94-2008》 (4)、云南省工程建设地方标准:《先张法预应力混凝土管桩基础技术规程DBJ 53/T 22 2007》 二、 试验目的 采用接近于通过竖向抗压桩的实际工作的试验方法,比较准确的反映单桩的受力状况和变形特征,确定单桩竖向抗压承载力,作为设计依据,或对工程桩的承载力进行抽样检验和评价。 三、 单桩竖向抗压静载试验的基本原理 单桩竖向抗压静载试验,是一种原位测试方法,其基本原理是将竖向荷载均匀的传至建筑物基桩上,通过实测单桩在不同荷载作用下的桩顶沉降,得到静载试验的Q—s 曲线及 s—lg t 等辅助曲线,然后根据曲线推求单桩竖向抗压承载力特征值等参数。 四、仪器设备 1、加载设备:油压千斤顶(100T),高压油泵站。 2、荷载与沉降量测仪表:荷载量测使用60Mpa 压力表,沉降量测使用成都量具刃具厂生产的50mm 大量程百分表。荷载与沉降量测仪表均经过国家指定的计量标定单位进行计量标定。 2 3 、重物横梁反力系统。 五、试验准备工作 1 、 收集原始资料,了解试桩场地工程地质情况,试桩的基本情况(如桩长、桩径、混凝土强度等级、施工日期、施工工艺等),以及桩的预估极限承载力值。 2 、 制定出比较详细的试验方案(包括桩头处理、加载装置等)。 (1 ) 试验加载装置的选择:试桩所承受的荷载由油压千斤顶分级施加。加载及反力装置根据现场实际条件压力平台反力装置。 1 —基准梁 2 —百分表 3 —磁性表座 4 —试桩 5 —重物 6 —千斤顶 7 —支架 图 1 单桩竖向抗压静载试验置示意图 (2 ) 荷载与沉降的量测仪表:荷载用由标定合格的0 .4 级精密压力表测量。试桩沉降采用大量程百分表测量。根据规范要求在试桩的两个侧面对称安装2 个百分表。沉降测定平面距桩顶距离不小于 0 .5 倍桩径,固定和支1 2 5 4 3 6 6 5 7 3 承百分表的夹具和基准梁在构造上应确保不受气温影响而发生竖向变位。 (3) 试验加载方式的选择:试验加载方式采用慢速维持荷载法(逐级加载,每级荷载达到相对稳定后加下一级荷载...
