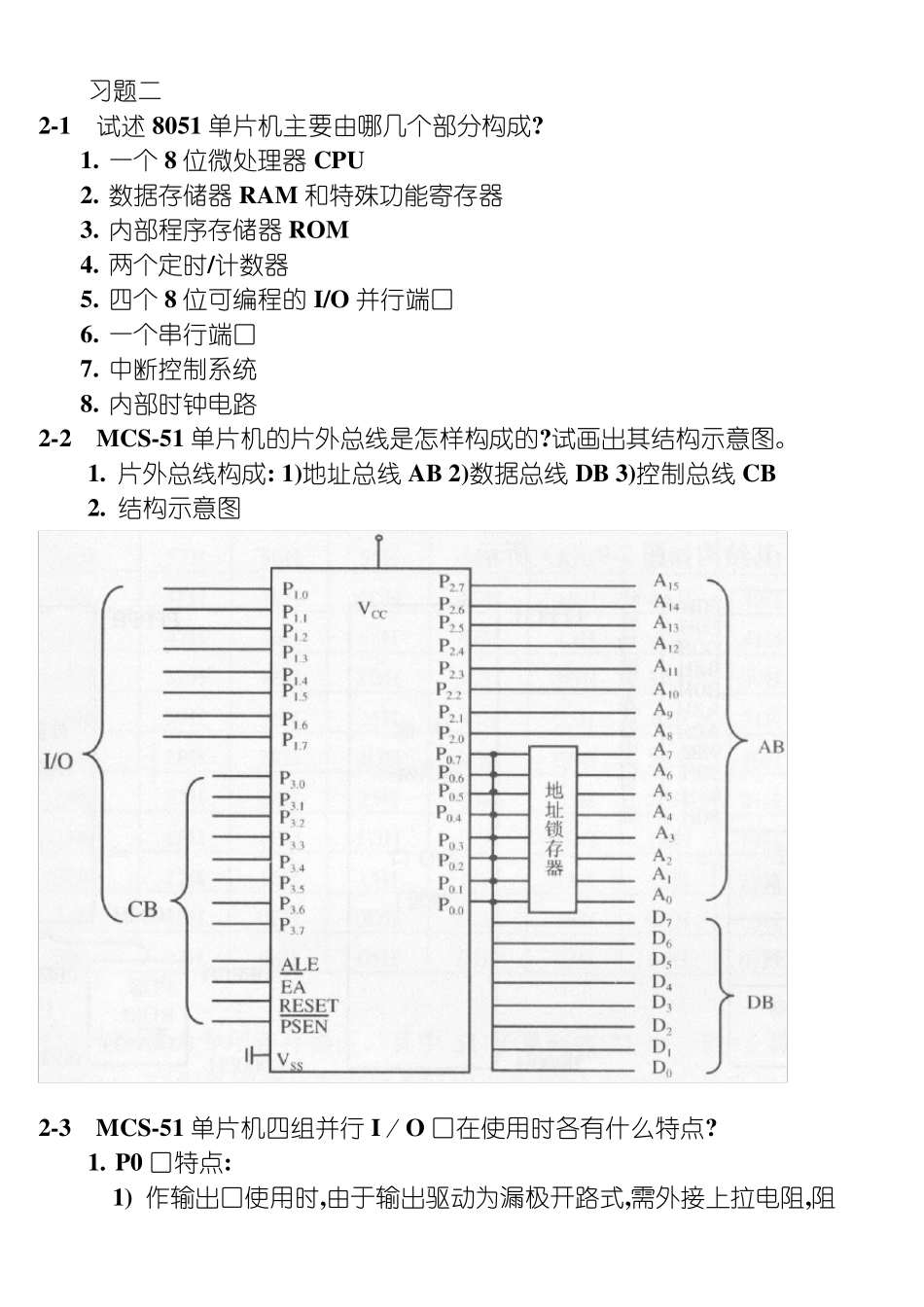

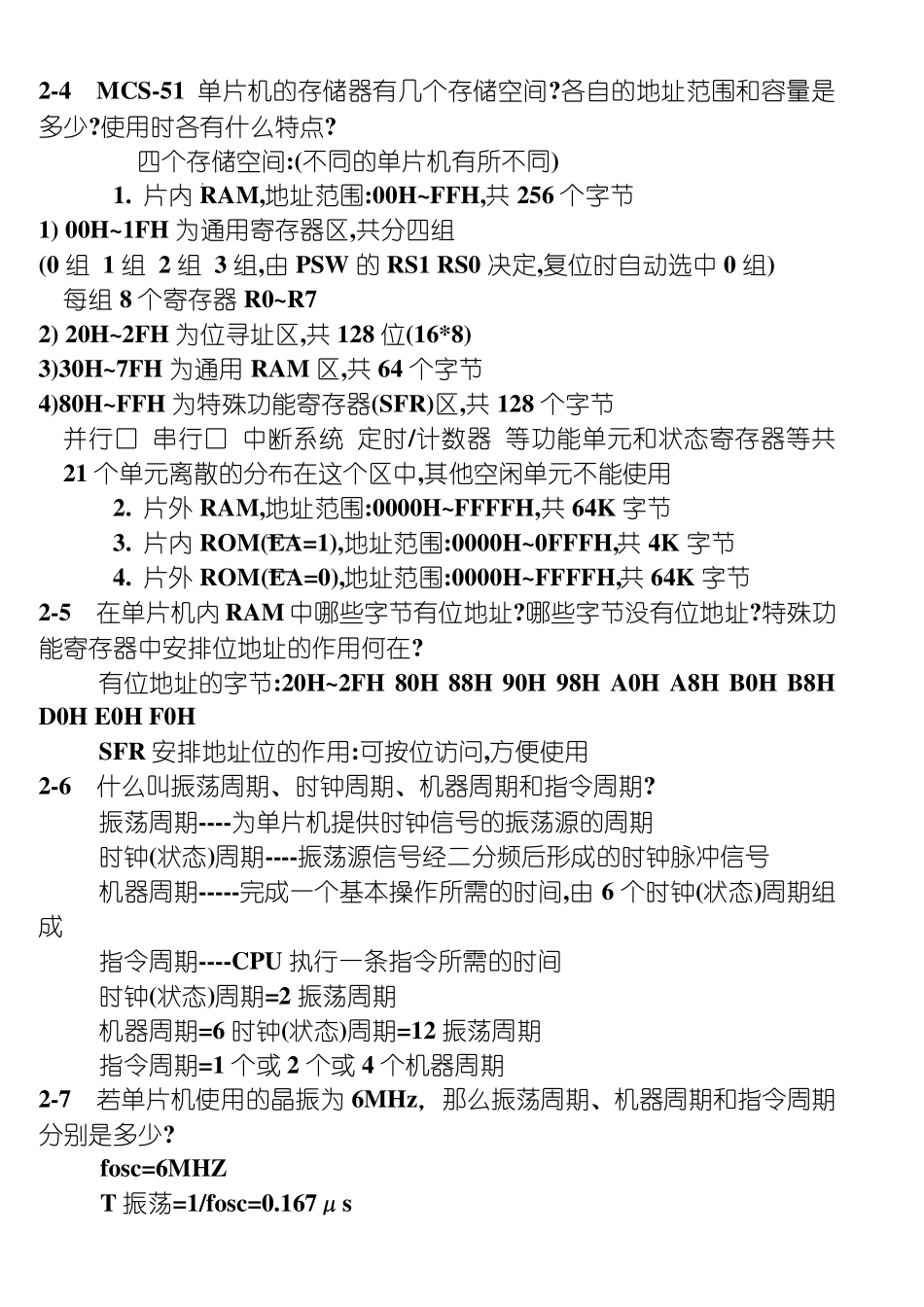

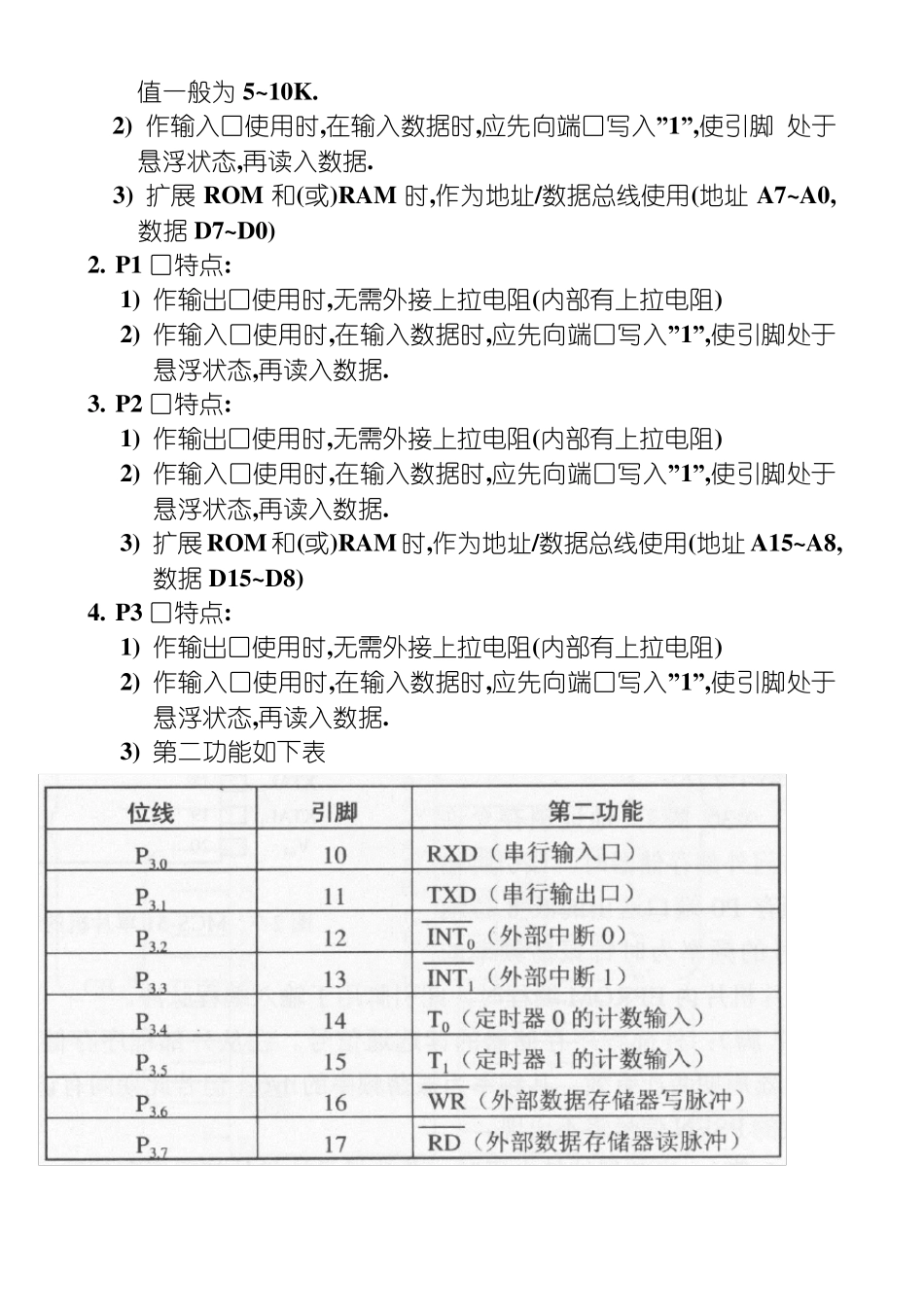

习题二 2-1 试述8051 单片机主要由哪几个部分构成? 1. 一个8 位微处理器CPU 2. 数据存储器RAM 和特殊功能寄存器 3. 内部程序存储器ROM 4. 两个定时/计数器 5. 四个8 位可编程的I/O 并行端口 6. 一个串行端口 7. 中断控制系统 8. 内部时钟电路 2-2 MCS-51 单片机的片外总线是怎样构成的?试画出其结构示意图。 1. 片外总线构成: 1)地址总线AB 2)数据总线DB 3)控制总线CB 2. 结构示意图 2-3 MCS-51 单片机四组并行I／O 口在使用时各有什么特点? 1. P0 口特点: 1) 作输出口使用时,由于输出驱动为漏极开路式,需外接上拉电阻,阻值一般为 5~10K. 2) 作输入口使用时,在输入数据时,应先向端口写入”1”,使引脚 处于悬浮状态,再读入数据. 3) 扩展 ROM 和(或)RAM 时,作为地址/数据总线使用(地址 A7~A0,数据 D7~D0) 2. P1 口特点: 1) 作输出口使用时,无需外接上拉电阻(内部有上拉电阻) 2) 作输入口使用时,在输入数据时,应先向端口写入”1”,使引脚处于悬浮状态,再读入数据. 3. P2 口特点: 1) 作输出口使用时,无需外接上拉电阻(内部有上拉电阻) 2) 作输入口使用时,在输入数据时,应先向端口写入”1”,使引脚处于悬浮状态,再读入数据. 3) 扩展 ROM 和(或)RAM 时,作为地址/数据总线使用(地址 A15~A8,数据 D15~D8) 4. P3 口特点: 1) 作输出口使用时,无需外接上拉电阻(内部有上拉电阻) 2) 作输入口使用时,在输入数据时,应先向端口写入”1”,使引脚处于悬浮状态,再读入数据. 3) 第二功能如下表 2-4 MCS-51 单片机的存储器有几个存储空间?各自的地址范围和容量是多少?使用时各有什么特点? 四个存储空间:(不同的单片机有所不同) 1. 片内 RAM,地址范围:00H~FFH,共 256 个字节 1) 00H~1FH 为通用寄存器区,共分四组 (0 组 1 组 2 组 3 组,由 PSW 的 RS1 RS0 决定,复位时自动选中 0 组) 每组 8 个寄存器 R0~R7 2) 20H~2FH 为位寻址区,共 128 位(16*8) 3)30H~7FH 为通用 RAM 区,共 64 个字节 4)80H~FFH 为特殊功能寄存器(SFR)区,共 128 个字节 并行口 串行口 中断系统 定时/计数器 等功能单元和状态寄存器等共21 个单元离散的分布在这个区中,其他空闲单元不能使用 2. 片外 RAM,地址范围:0000H~FFFFH,共 64K 字节 3. 片内 ROM(EA=1),地址范围:0000H~0FFFH,共 4K 字节 4. 片外 ROM(EA=0),地址范围:0000H~FFFFH,共 64K...
