单片机STM32学习笔记

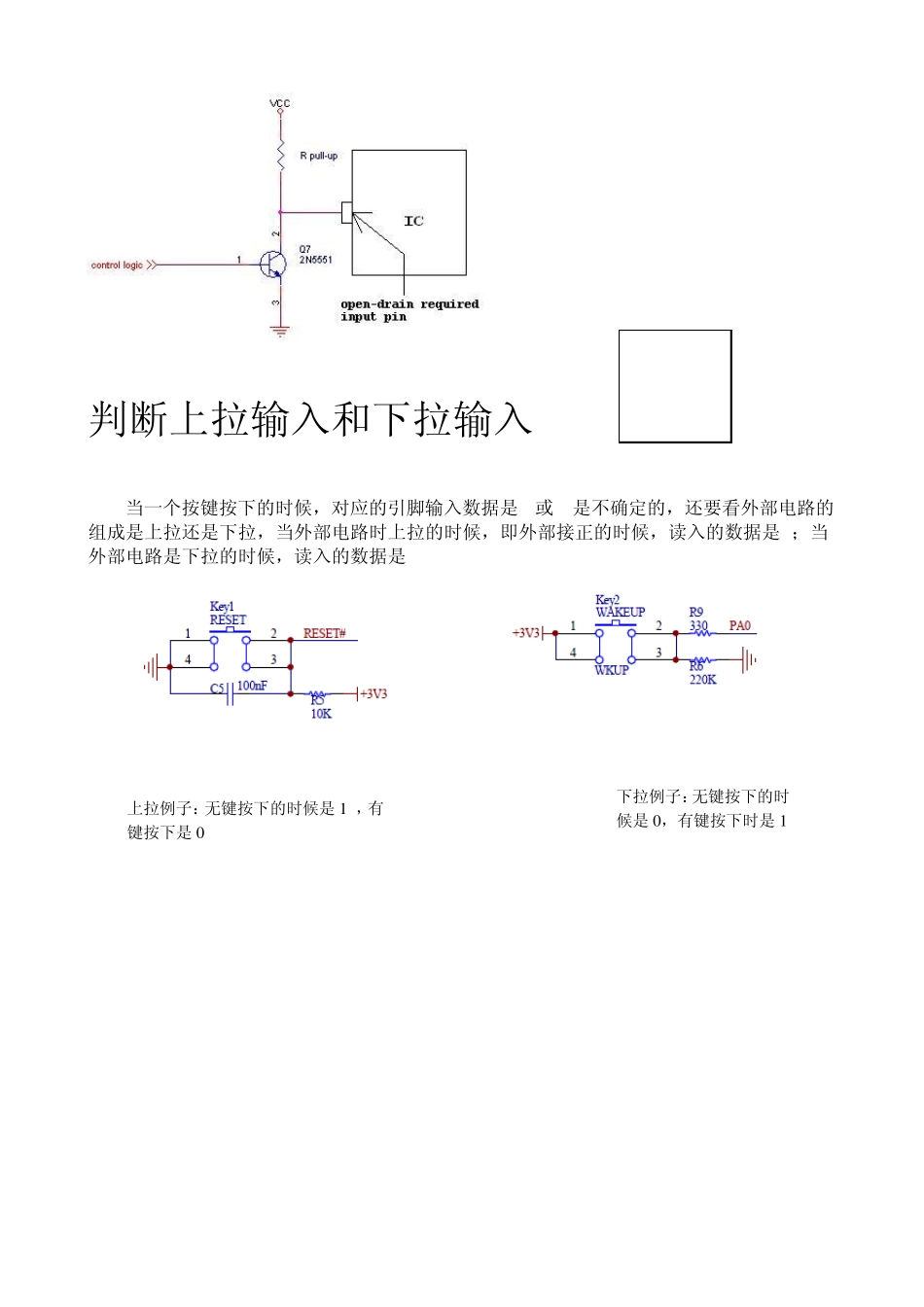

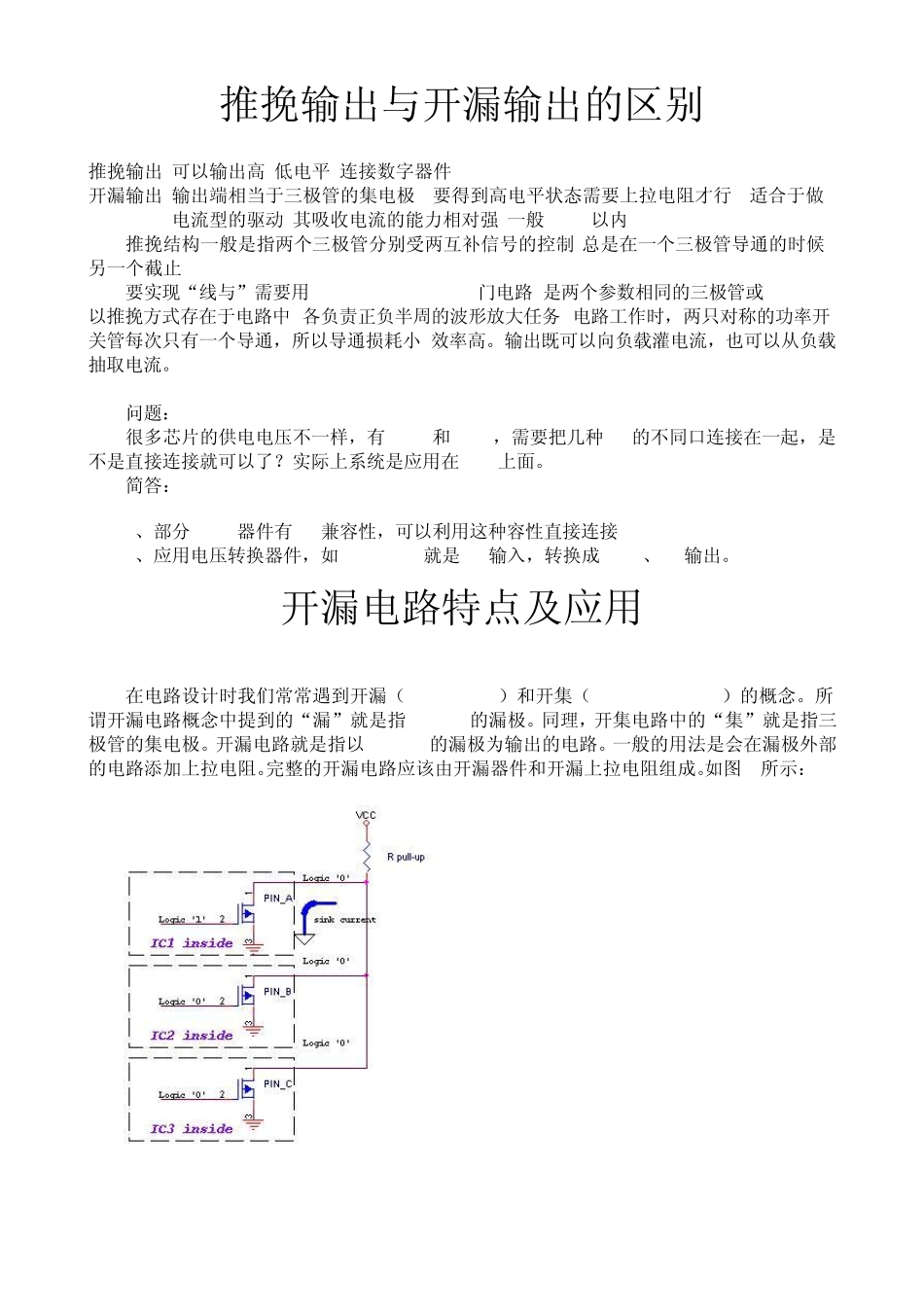

推挽输出与开漏输出的区别 推挽输出:可以输出高,低电平,连接数字器件; 开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内). 推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止. 要实现“线与”需要用 OC(open collector)门电路.是两个参数相同的三极管或 MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。输出既可以向负载灌电流，也可以从负载抽取电流。 问题： 很多芯片的供电电压不一样，有 3.3v和 5.0v，需要把几种 IC的不同口连接在一起，是不是直接连接就可以了？实际上系统是应用在I2C上面。 简答： 1、部分3.3V器件有 5V兼容性，可以利用这种容性直接连接 2、应用电压转换器件，如 TPS76733就是5V输入，转换成 3.3V、1A输出。 开漏电路特点及应用 在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。同理，开集电路中的“集”就是指三极管的集电极。开漏电路就是指以MOSFET的漏极为输出的电路。一般的用法是会在漏极外部的电路添加上拉电阻。完整的开漏电路应该由开漏器件和开漏上拉电阻组成。如图 1所示： 组成开漏形式的电路有以下几个特点： 1. 利用外部电路的驱动能力，减少IC内部的驱动。当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。IC内部仅需很下的栅极驱动电流。如图1。 2. 可以将多个开漏输出的Pin，连接到一条线上。形成 “与逻辑” 关系。如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为 0了。这也是I2C，SMBus等总线判断总线占用状态的原理。 3. 可以利用改变上拉电源的电压，改变传输电平。如图2, IC的逻辑电平由电源 Vcc1决定，而输出高电平则由 Vcc2决定。这样我们就可以用低电平逻辑控制输出高电平逻辑了。 4. 开漏Pin不连接外部的上拉电阻，则只能输出低电平(因此对于经典的51单片机的P0口而言，要想做输入输出功能必须加外部上拉电阻，否则无法输出高电平逻辑 )。 5. 标准的开漏脚一般只有输出的能力。添加其它的判断电路，才能具备双向输入、输出的能 力。 应用中需注意： 1. 开漏和开集的原理类似，在许多应用中我们...
