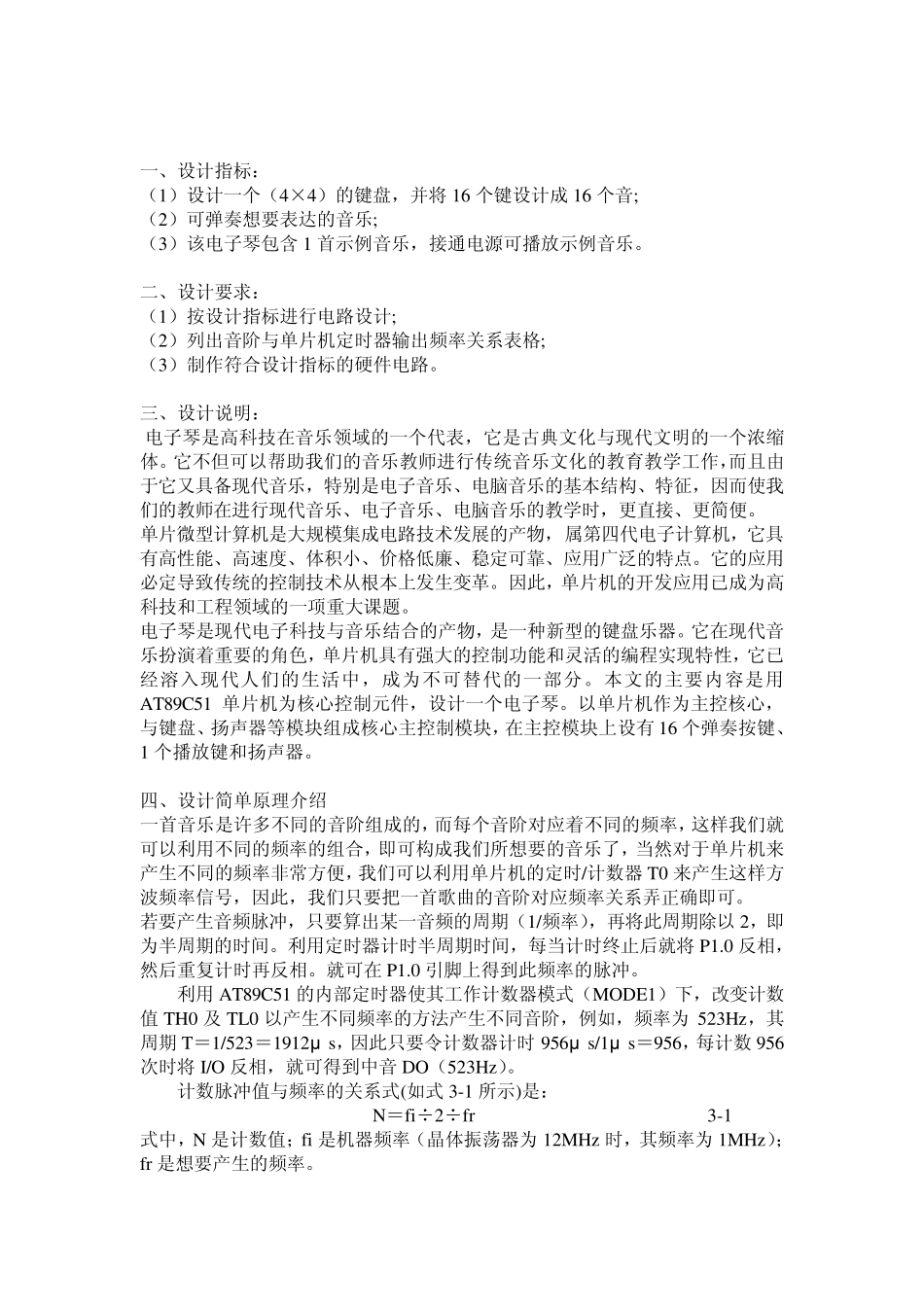

单片机技术及系统设计 课程设计 题 目： 基于单片机的电子琴制作 专 业： 电子电子信息工程 班 级： 电子1073 班 姓 名： xxx 学号： xxx 组 员： xxx 学号： xxx 实验地点： 科技楼403 指导老师： xxx 设计时间 2010-5-30 至 2010-6-30 成 绩： 一、设计指标： （1）设计一个（4×4）的键盘，并将 16 个键设计成 16 个音; （2）可弹奏想要表达的音乐; （3）该电子琴包含 1 首示例音乐，接通电源可播放示例音乐。 二、设计要求： （1）按设计指标进行电路设计; （2）列出音阶与单片机定时器输出频率关系表格; （3）制作符合设计指标的硬件电路。 三、设计说明： 电子琴是高科技在音乐领域的一个代表，它是古典文化与现代文明的一个浓缩体。它不但可以帮助我们的音乐教师进行传统音乐文化的教育教学工作，而且由于它又具备现代音乐，特别是电子音乐、电脑音乐的基本结构、特征，因而使我们的教师在进行现代音乐、电子音乐、电脑音乐的教学时，更直接、更简便。 单片微型计算机是大规模集成电路技术发展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。 电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89C51 单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有 16 个弹奏按键、1 个播放键和扬声器。 四、设计简单原理介绍 一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器 T0 来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。 若要产生音频脉冲，只要算出某一音频的周期（1/频率），再将此周期除以 2，即为半周期的时间。利用定时器计时半周期时间，每当计时终止后就将 P1.0 反相，然后重复计时再反相。就可在 P1.0 引脚上得到此频率的脉冲。 利用 AT89C51 的内部定时器...
