单片机电路板焊接实习报告

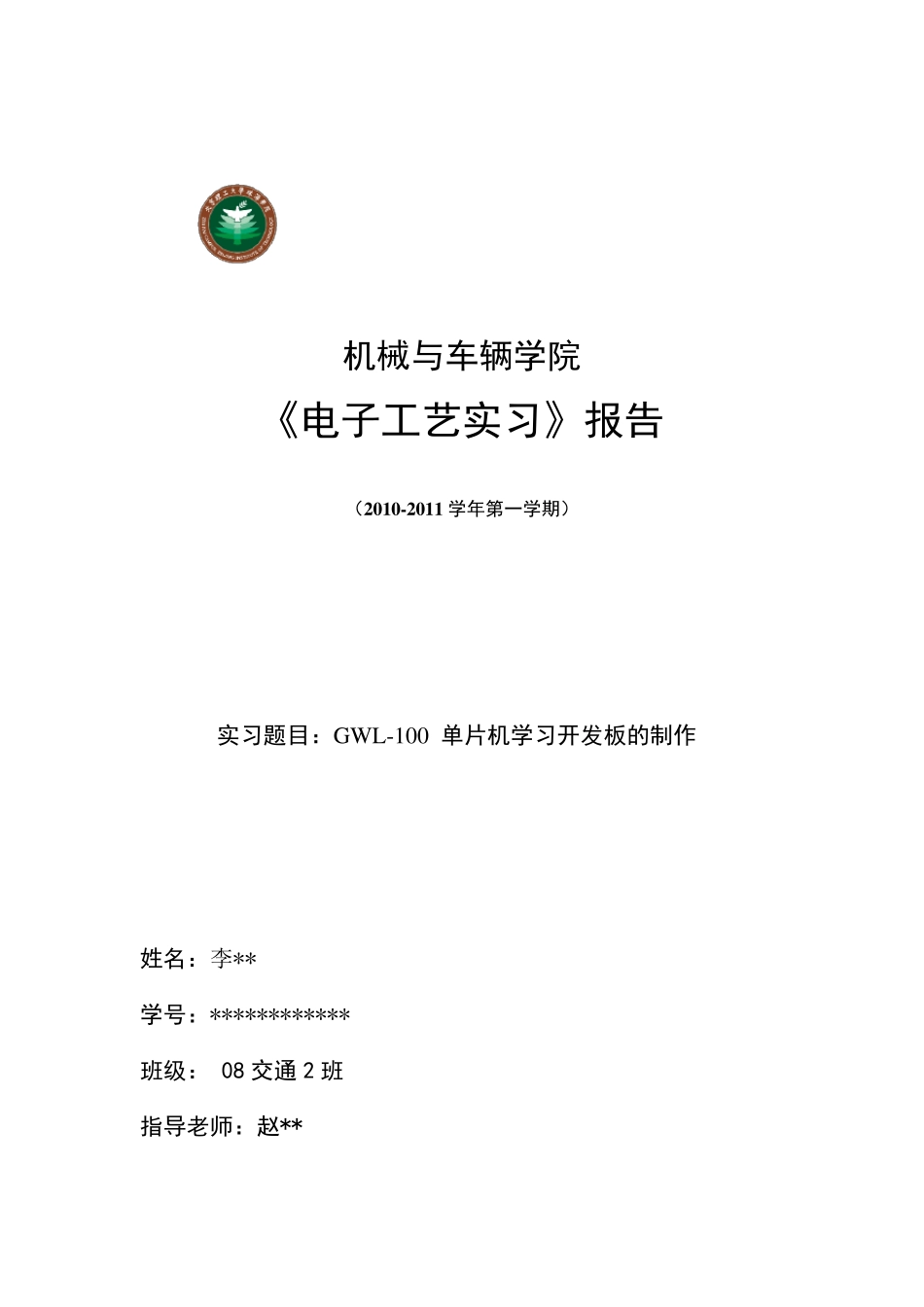

单片机电路板焊接实习报告_第1页
1/25

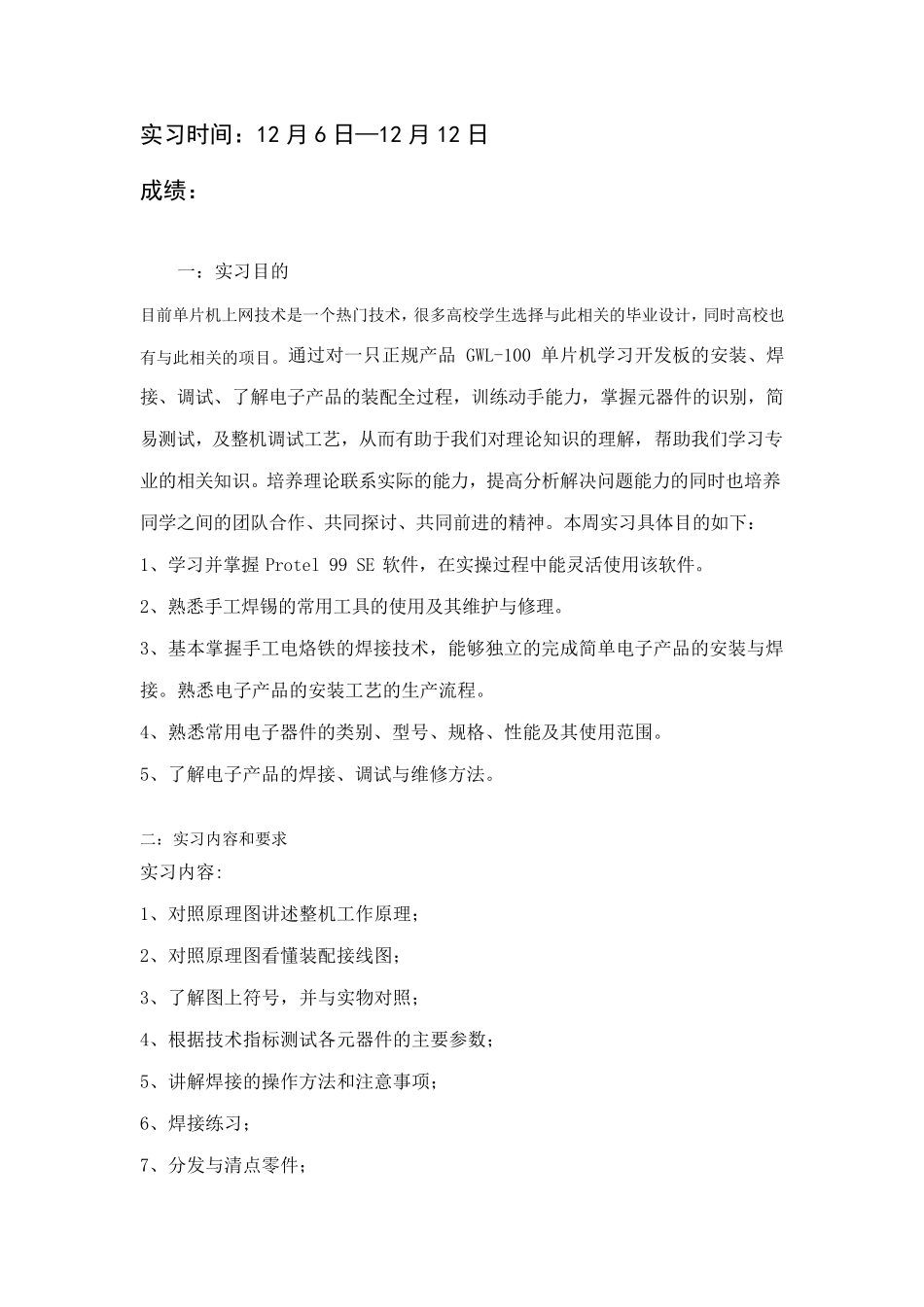

单片机电路板焊接实习报告_第2页
2/25

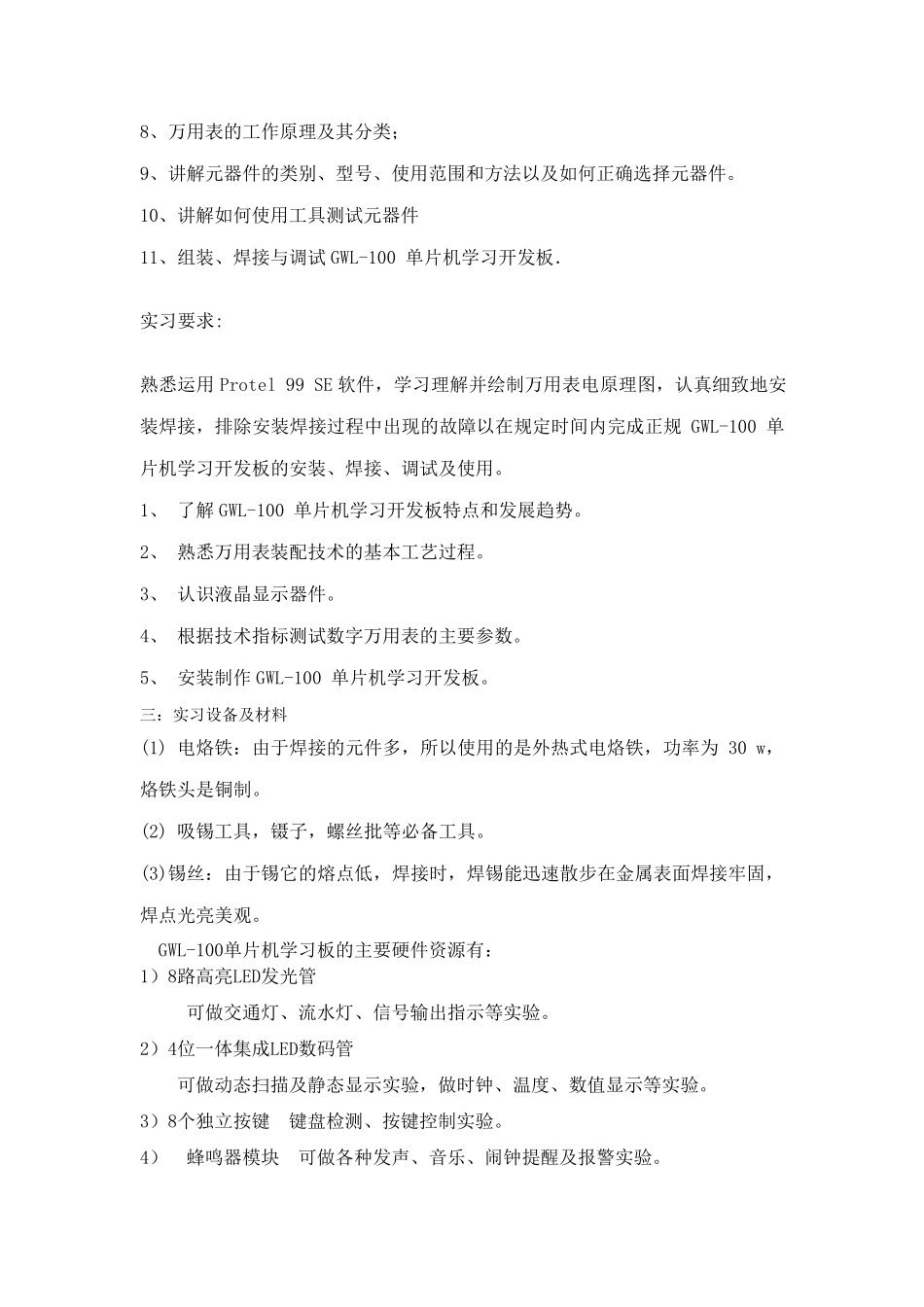

单片机电路板焊接实习报告_第3页
3/25
机械与车辆学院 《电子工艺实习》报告 (2 0 1 0 -2 0 1 1 学年第一学期) 实习题目:GW L-100 单片机学习开发板的制作 姓名:李 ** 学号:************ 班级: 08 交通 2 班 指导老师:赵** 实习时间:12 月6 日—12 月12 日 成绩: 一:实习目的 目前单片机上网技术是一个热门技术,很多高校学生选择与此相关的毕业设计,同时高校也有与此相关的项目。通过对一只正规产品GWL-100 单片机学习开发板的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别,简易测试,及整机调试工艺,从而有助于我们对理论知识的理解,帮助我们学习专业的相关知识。培养理论联系实际的能力,提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。本周实习具体目的如下: 1、学习并掌握 Protel 99 SE 软件,在实操过程中能灵活使用该软件。 2、熟悉手工焊锡的常用工具的使用及其维护与修理。 3、基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围。 5、了解电子产品的焊接、调试与维修方 法 。 二 :实习内 容 和 要 求 实习内 容 : 1、对照 原 理图 讲 述 整机工作原 理; 2、对照 原 理图 看 懂 装配接线 图 ; 3、了解图 上符 号,并与实物 对照 ; 4、根 据 技术指 标 测试各 元器件的主 要 参 数 ; 5、讲 解焊接的操作方 法 和 注 意 事 项; 6、焊接练习; 7、分发与清 点 零 件; 8、万用表的工作原理及其分类; 9、讲解元器件的类别、型号、使用范围和方法以及如何正确选择元器件。 10、讲解如何使用工具测试元器件 11、组装、焊接与调试 GWL-100 单片机学习开发板. 实习要求: 熟悉运用 Protel 99 SE 软件,学习理解并绘制万用表电原理图,认真细致地安装焊接,排除安装焊接过程中出现的故障以在规定时间内完成正规 GWL-100 单片机学习开发板的安装、焊接、调试及使用。 1、 了解 GWL-100 单片机学习开发板特点和发展趋势。 2、 熟悉万用表装配技术的基本工艺过程。 3、 认识液晶显示器件。 4、 根据技术指标测试数字万用表的主要参数。 5、 安装制作 GWL-100 单片机学习开发板。 三:实习设备及材料 (1) 电烙铁:由于焊接的元件多,所以使用的...
