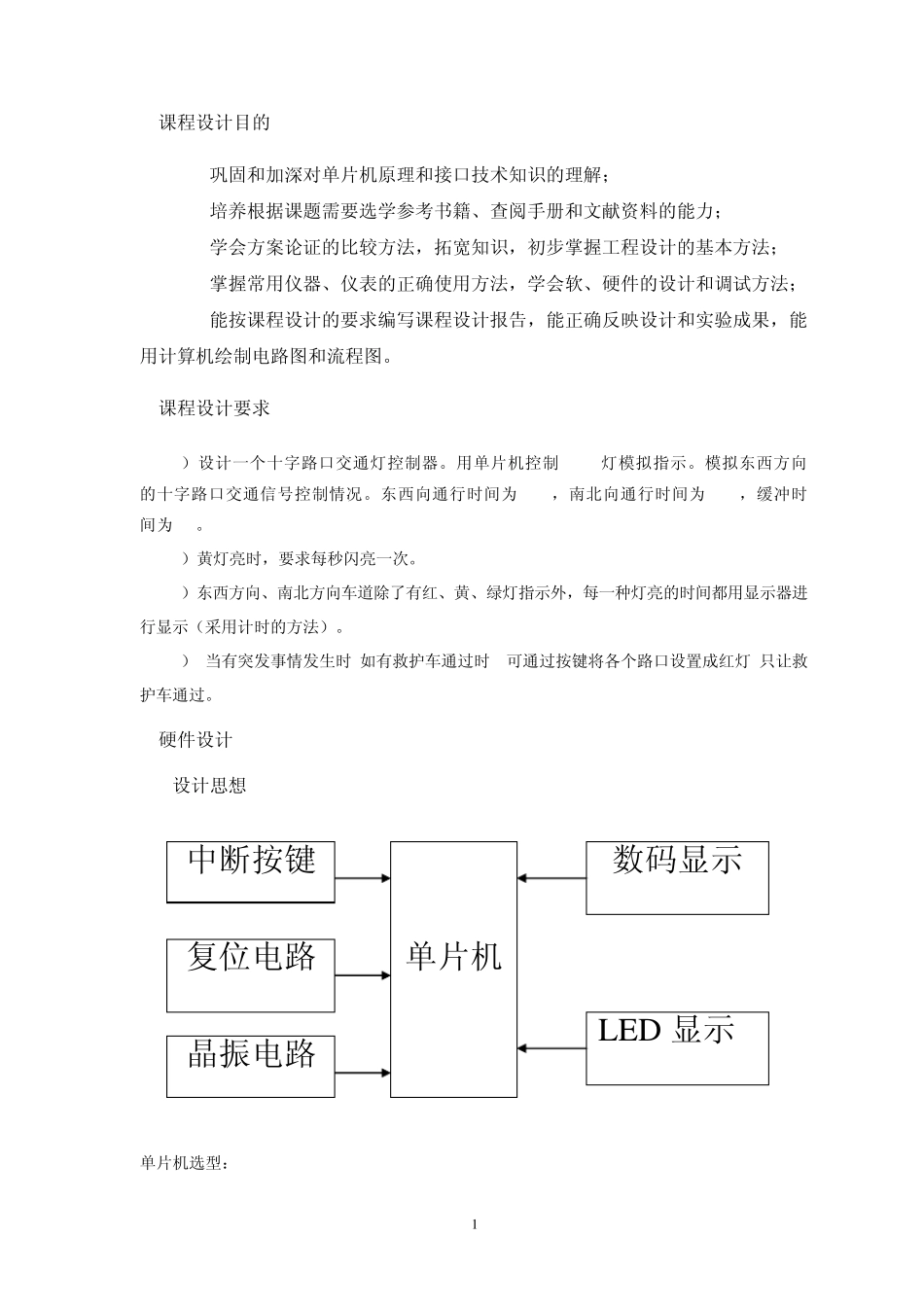

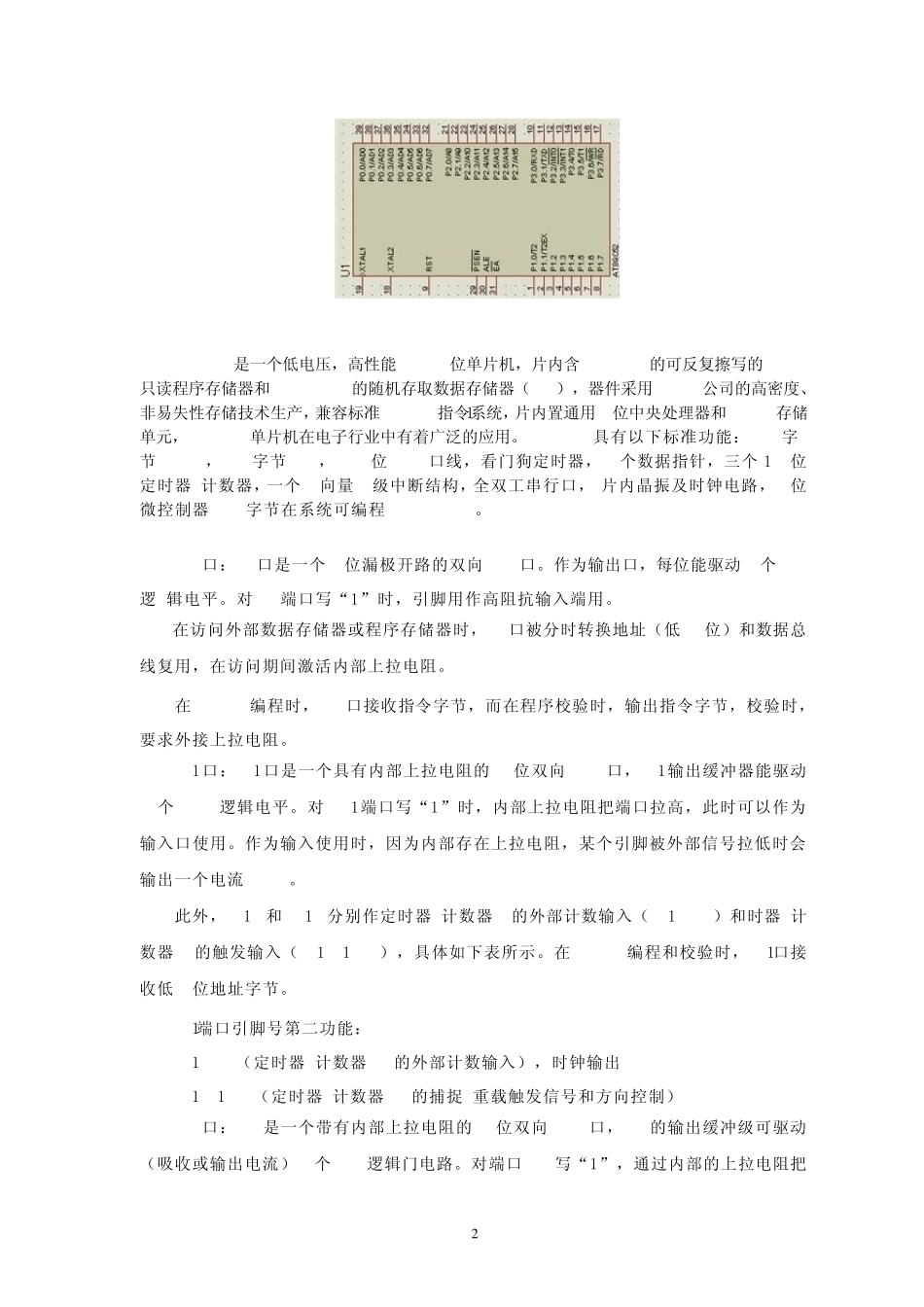

《单片机原理及应用课程设计》报告 ——交通灯设计 专 业： 班 级： 姓 名： 学 号： 2 0 1 3 年 5 月 1 1.课程设计目的 1.1巩固和加深对单片机原理和接口技术知识的理解； 1.2培养根据课题需要选学参考书籍、查阅手册和文献资料的能力； 1.3学会方案论证的比较方法，拓宽知识，初步掌握工程设计的基本方法； 1.4掌握常用仪器、仪表的正确使用方法，学会软、硬件的设计和调试方法； 1.5能按课程设计的要求编写课程设计报告，能正确反映设计和实验成果，能用计算机绘制电路图和流程图。 2.课程设计要求 1）设计一个十字路口交通灯控制器。用单片机控制 LED灯模拟指示。模拟东西方向的十字路口交通信号控制情况。东西向通行时间为 80s，南北向通行时间为 60s，缓冲时间为 3s。 2）黄灯亮时，要求每秒闪亮一次。 3）东西方向、南北方向车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用显示器进行显示（采用计时的方法）。 4） 当有突发事情发生时(如有救护车通过时),可通过按键将各个路口设置成红灯,只让救护车通过。 3.硬件设计 3.1设计思想 单片机选型：AT89C52 单片机 中断按键 复位电路 晶振电路 数码显示 LED 显示 2 AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。AT89C52具有以下标准功能： 8k字节Flash，256字节RAM， 32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位 定时器/计数器，一个6向量2级中断结构，全双工串行口， 片内晶振及时钟电路，8 位微控制器 8K 字节在系统可编程 Flash ROM。 P0 口：P0口是一个8位漏极开路的双向I/O口。作为输出口，每位能驱动8个TTL逻 辑电平。对P0端口写“1”时，引脚用作高阻抗输入端用。 在访问外部数据存储器或程序存储器时，P0口被分时转换地址（低8 位）和数据总线复用，在访问期间激活内部上拉电阻。 在Flash 编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。 P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，P1 输出缓冲器能驱动4 个TTL 逻辑电平。对P1 端口写“1”时，内部上拉电阻把端口拉高，此时...
