单相异步电动机的起动

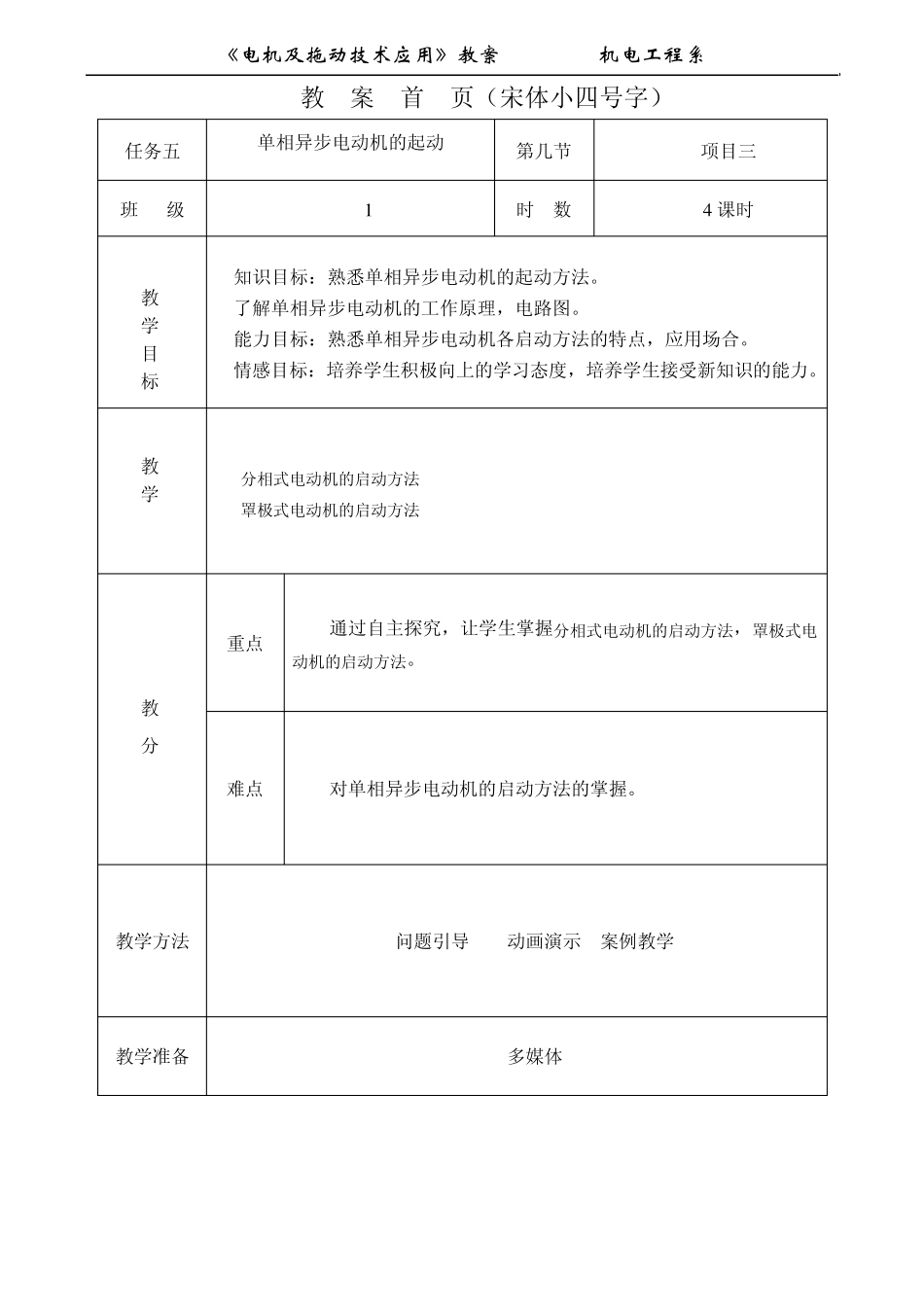

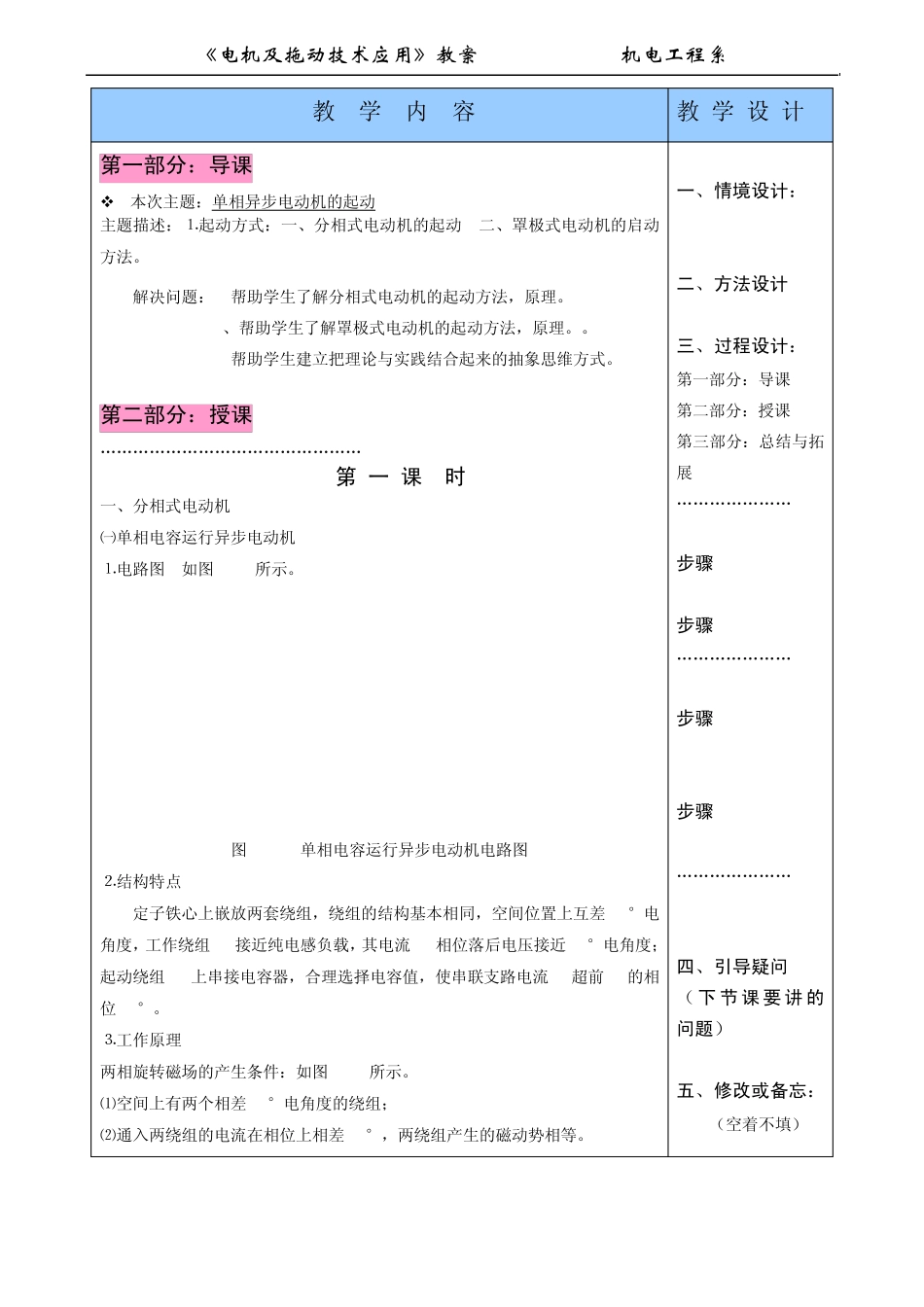

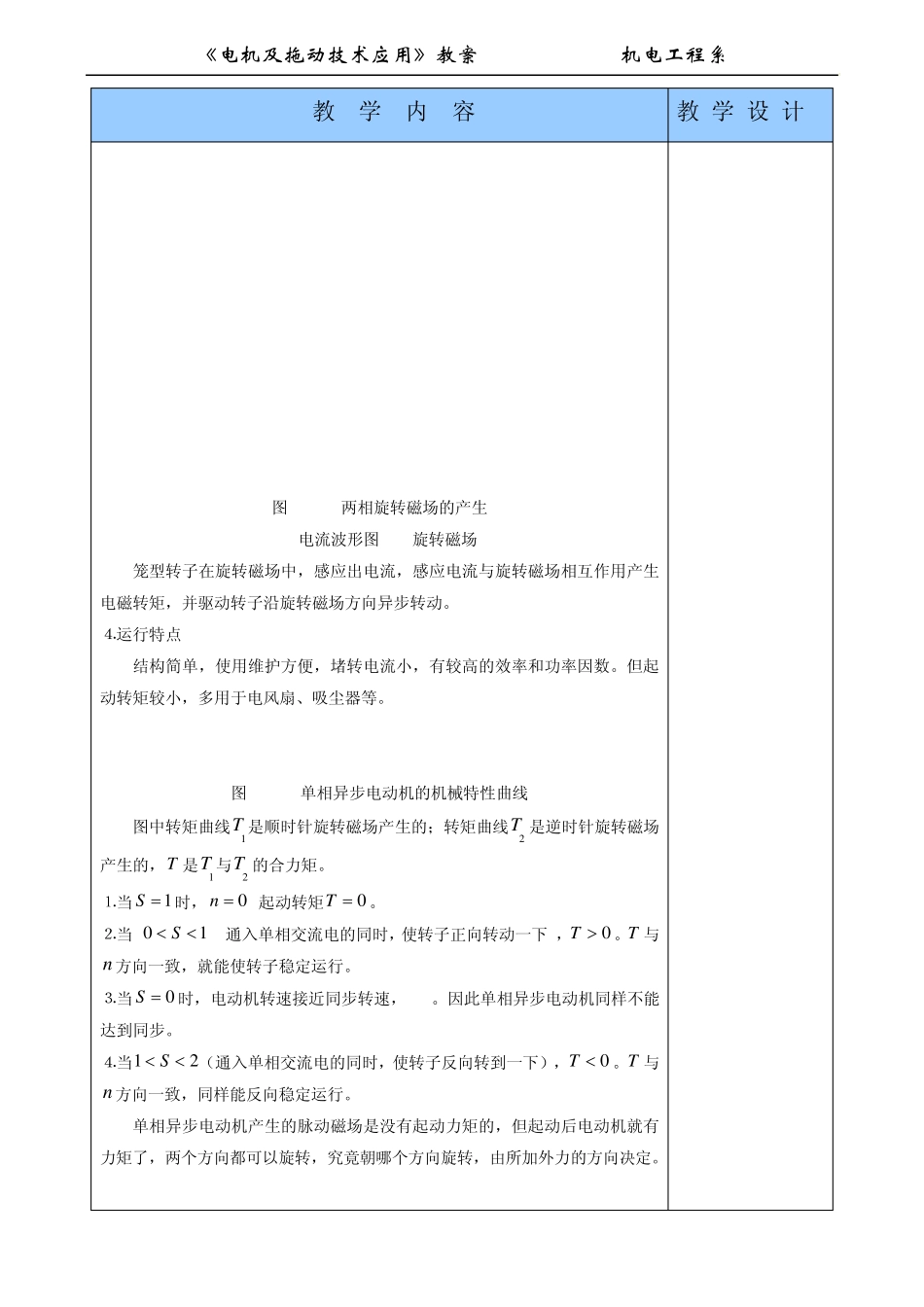

《电机及拖动技术应用》教案 机电工程系 教 案 首 页（宋体小四号字） 任务五 单相异步电动机的起动 第几节 项目三 班 级 1 时 数 4 课时 教 学 目 标 1.知识目标：熟悉单相异步电动机的起动方法。 2.了解单相异步电动机的工作原理，电路图。 3.能力目标：熟悉单相异步电动机各启动方法的特点，应用场合。 3.情感目标：培养学生积极向上的学习态度，培养学生接受新知识的能力。 教 学 内 容 1. 分相式电动机的启动方法 2. 罩极式电动机的启动方法 教材分析 重点 通过自主探究，让学生掌握分相式电动机的启动方法，罩极式电动机的启动方法。 难点 对单相异步电动机的启动方法的掌握。 教学方法 问题引导 动画演示 案例教学 教学准备 多媒体 《电机及拖动技术应用》教案 机电工程系 教 学 内 容 教 学 设 计 第一部分：导课  本次主题：单相异步电动机的起动 主题描述：⒈起动方式：一、分相式电动机的起动 二、罩极式电动机的启动方法。 解决问题：1.帮助学生了解分相式电动机的起动方法，原理。 2、帮助学生了解罩极式电动机的起动方法，原理。。 3.帮助学生建立把理论与实践结合起来的抽象思维方式。 第二部分：授课 ………………………………………… 第 一 课 时 一、分相式电动机 ㈠单相电容运行异步电动机 ⒈电路图 如图3-15所示。 图3-15 单相电容运行异步电动机电路图 ⒉结构特点 定子铁心上嵌放两套绕组，绕组的结构基本相同，空间位置上互差90°电角度，工作绕组LZ接近纯电感负载，其电流 ILZ 相位落后电压接近 90°电角度；起动绕组LF上串接电容器，合理选择电容值，使串联支路电流 ILF超前 ILZ的相位90°。 ⒊工作原理 两相旋转磁场的产生条件：如图3-16所示。 ⑴空间上有两个相差90°电角度的绕组； ⑵通入两绕组的电流在相位上相差90°，两绕组产生的磁动势相等。 一、情境设计： 二、方法设计 三、过程设计： 第一部分：导课 第二部分：授课 第三部分：总结与拓展 ………………… 步骤:1 步骤:2 ………………… 步骤:1 步骤:2 ………………… 四、引导疑问 （ 下 节 课要 讲 的问题） 五、修改或备忘： （空着不填） 《电机及拖动技术应用》教案 机电工程系 教 学 内 容 教 学 设 计 图3-16 两相旋转磁场的产生 a)电流波形图 b)旋转磁场 笼型转子在旋转磁场中，感应出电流，感应电流与旋转磁场相互作...
