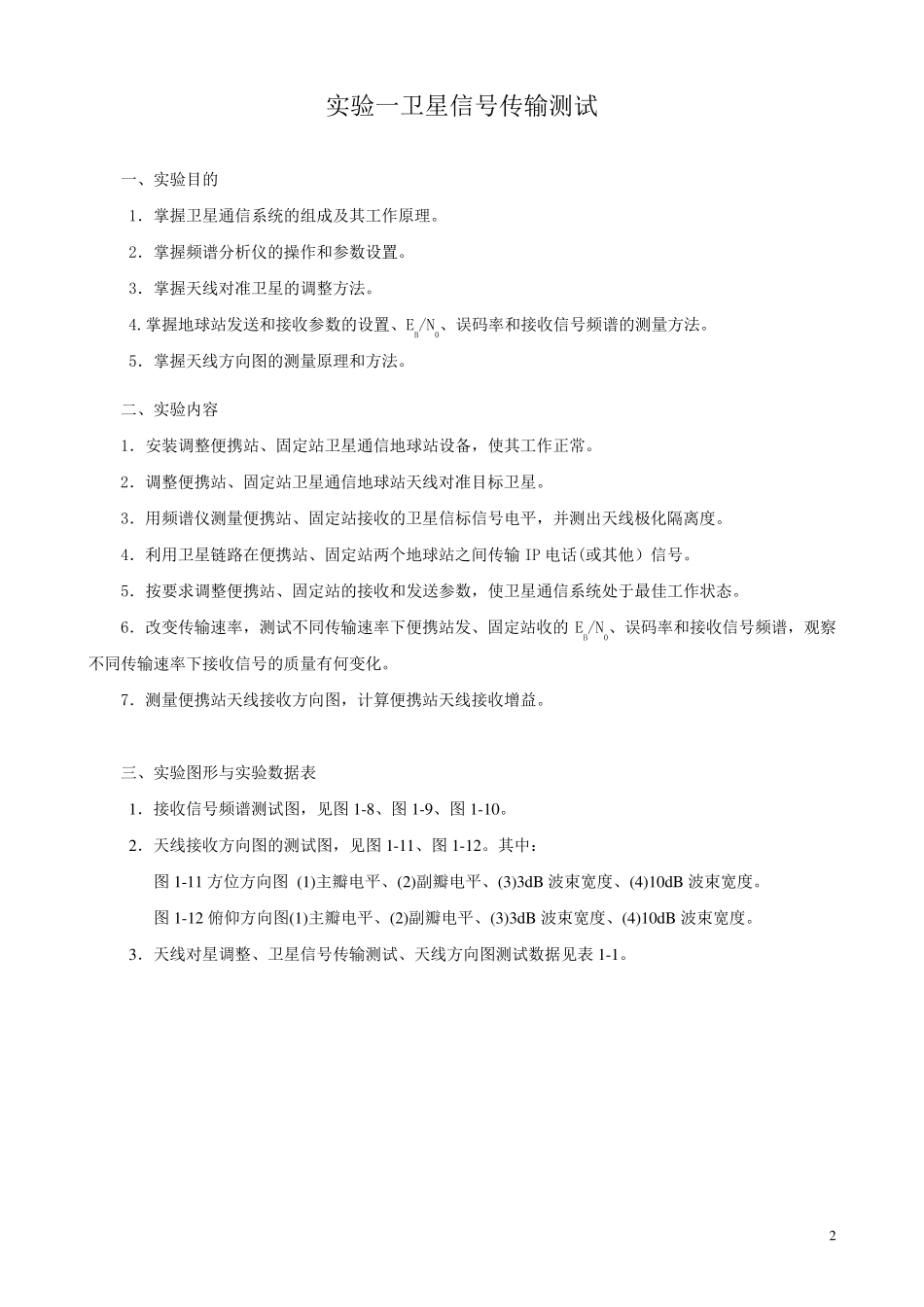

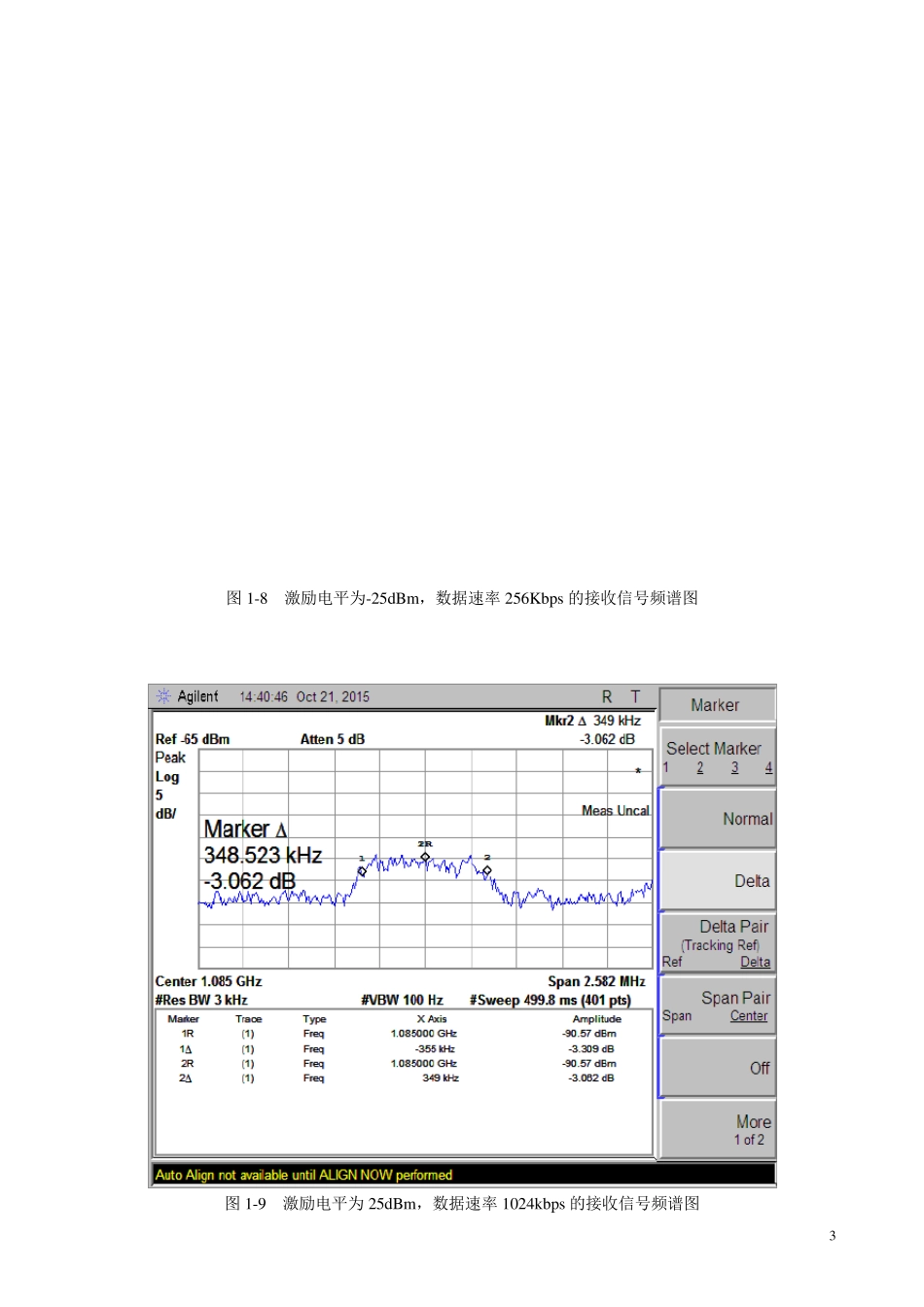

1 南京邮电大学 通信与信息工程学院 卫星通信实验报告 院 系 专 业 班 级 学 号 姓 名 实验一 卫星信号传输测试 实验二 天线馈源系统测试 卫星通信技术实验室 2 0 1 5 年 1 0 月 2 实验一卫星信号传输测试 一、实验目的 1．掌握卫星通信系统的组成及其工作原理。 2．掌握频谱分析仪的操作和参数设置。 3．掌握天线对准卫星的调整方法。 4.掌握地球站发送和接收参数的设置、EB/N0、误码率和接收信号频谱的测量方法。 5．掌握天线方向图的测量原理和方法。 二、实验内容 1．安装调整便携站、固定站卫星通信地球站设备，使其工作正常。 2．调整便携站、固定站卫星通信地球站天线对准目标卫星。 3．用频谱仪测量便携站、固定站接收的卫星信标信号电平，并测出天线极化隔离度。 4．利用卫星链路在便携站、固定站两个地球站之间传输IP 电话(或其他）信号。 5．按要求调整便携站、固定站的接收和发送参数，使卫星通信系统处于最佳工作状态。 6．改变传输速率，测试不同传输速率下便携站发、固定站收的 EB/N0、误码率和接收信号频谱，观察不同传输速率下接收信号的质量有何变化。 7．测量便携站天线接收方向图，计算便携站天线接收增益。 三、实验图形与实验数据表 1．接收信号频谱测试图，见图 1-8、图 1-9、图 1-10。 2．天线接收方向图的测试图，见图 1-11、图 1-12。其中： 图 1-11 方位方向图 (1)主瓣电平、(2)副瓣电平、(3)3dB 波束宽度、(4)10dB 波束宽度。 图 1-12 俯仰方向图(1)主瓣电平、(2)副瓣电平、(3)3dB 波束宽度、(4)10dB 波束宽度。 3．天线对星调整、卫星信号传输测试、天线方向图测试数据见表 1-1。 3 图1-8 激励电平为-25dBm，数据速率 256Kbps的接收信号频谱图 图1-9 激励电平为 25dBm，数据速率 1024kbps的接收信号频谱图 4 图1-10 激励电平为-25dBm，数据速率为2048kbps的接收信号频谱图 图1-11 方位方向图（1）主瓣电平、（2）副瓣电平、（3）3dB 波束宽、（4）10dB 波束宽度 1-11 （1）方位方向图主瓣电平 5 1-11 （2）方位方向图副瓣电平 1-11 （3）方位方向图 3dB 波束宽度 6 1-11 （4）方位方向图10dB 波束宽度 图1-12 俯仰方向图（1）主瓣电平、（2）副瓣电平、（3）3dB 波束宽、（4）10dB 波束宽度 1-12 （1）俯仰方向图主瓣电平 7 1-12 （2）俯仰方向图副瓣电平 1-12 （3）俯仰方向图 3dB 波束宽度 8 1-12 ...
