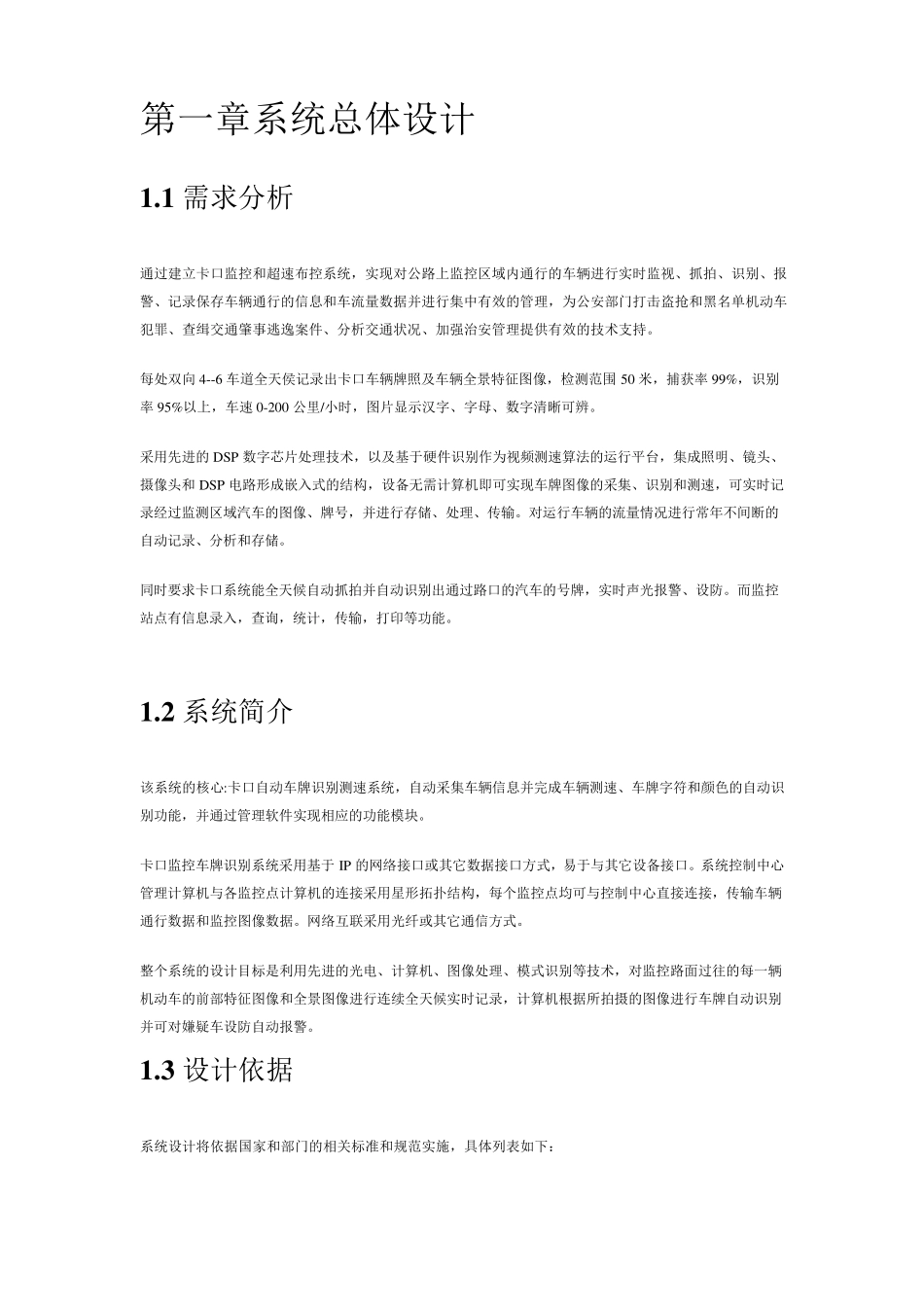

第一章系统总体设计 1 .1 需求分析 通过建立卡口监控和超速布控系统，实现对公路上监控区域内通行的车辆进行实时监视、抓拍、识别、报警、记录保存车辆通行的信息和车流量数据并进行集中有效的管理，为公安部门打击盗抢和黑名单机动车犯罪、查缉交通肇事逃逸案件、分析交通状况、加强治安管理提供有效的技术支持。 每处双向 4--6 车道全天侯记录出卡口车辆牌照及车辆全景特征图像，检测范围 50 米，捕获率 99%，识别率 95%以上，车速0-200 公里/小时，图片显示汉字、字母、数字清晰可辨。 采用先进的DS P 数字芯片处理技术，以及基于硬件识别作为视频测速算法的运行平台，集成照明、镜头、摄像头和DS P 电路形成嵌入式的结构，设备无需计算机即可实现车牌图像的采集、识别和测速，可实时记录经过监测区域汽车的图像、牌号，并进行存储、处理、传输。对运行车辆的流量情况进行常年不间断的自动记录、分析和存储。 同时要求卡口系统能全天候自动抓拍并自动识别出通过路口的汽车的号牌，实时声光报警、设防。而监控站点有信息录入，查询，统计，传输，打印等功能。 1 .2 系统简介 该系统的核心:卡口自动车牌识别测速系统，自动采集车辆信息并完成车辆测速、车牌字符和颜色的自动识别功能，并通过管理软件实现相应的功能模块。 卡口监控车牌识别系统采用基于 IP 的网络接口或其它数据接口方式，易于与其它设备接口。系统控制中心管理计算机与各监控点计算机的连接采用星形拓扑结构，每个监控点均可与控制中心直接连接，传输车辆通行数据和监控图像数据。网络互联采用光纤或其它通信方式。 整个系统的设计目标是利用先进的光电、计算机、图像处理、模式识别等技术，对监控路面过往的每一辆机动车的前部特征图像和全景图像进行连续全天候实时记录，计算机根据所拍摄的图像进行车牌自动识别并可对嫌疑车设防自动报警。 1 .3 设计依据 系统设计将依据国家和部门的相关标准和规范实施，具体列表如下： l GB50198-94《民用闭路监控电视系统工程技术规范》 l GB50057-94《建筑物防雷设计规范》 l GB6510-86《30MHz -1GHz 声音和电视信号的电缆分配系统》 l 《工业企业通讯接地设计规范》 l GA308-2001《安防系统工程验收规范》 l GA/T70-94/T74-94《中华人民共和国公共安全行业标准》 l GA/T95-94《安全防范工程程序与要求》 l JCJ/T16-92《民用建筑电气设计规范》 l 《安防系统工程质量检验实施细则（试行...
