卡车车桥结构图文详解

卡车车桥结构图文详解_第1页
1/11
卡车车桥结构图文详解_第2页
2/11
卡车车桥结构图文详解_第3页
3/11

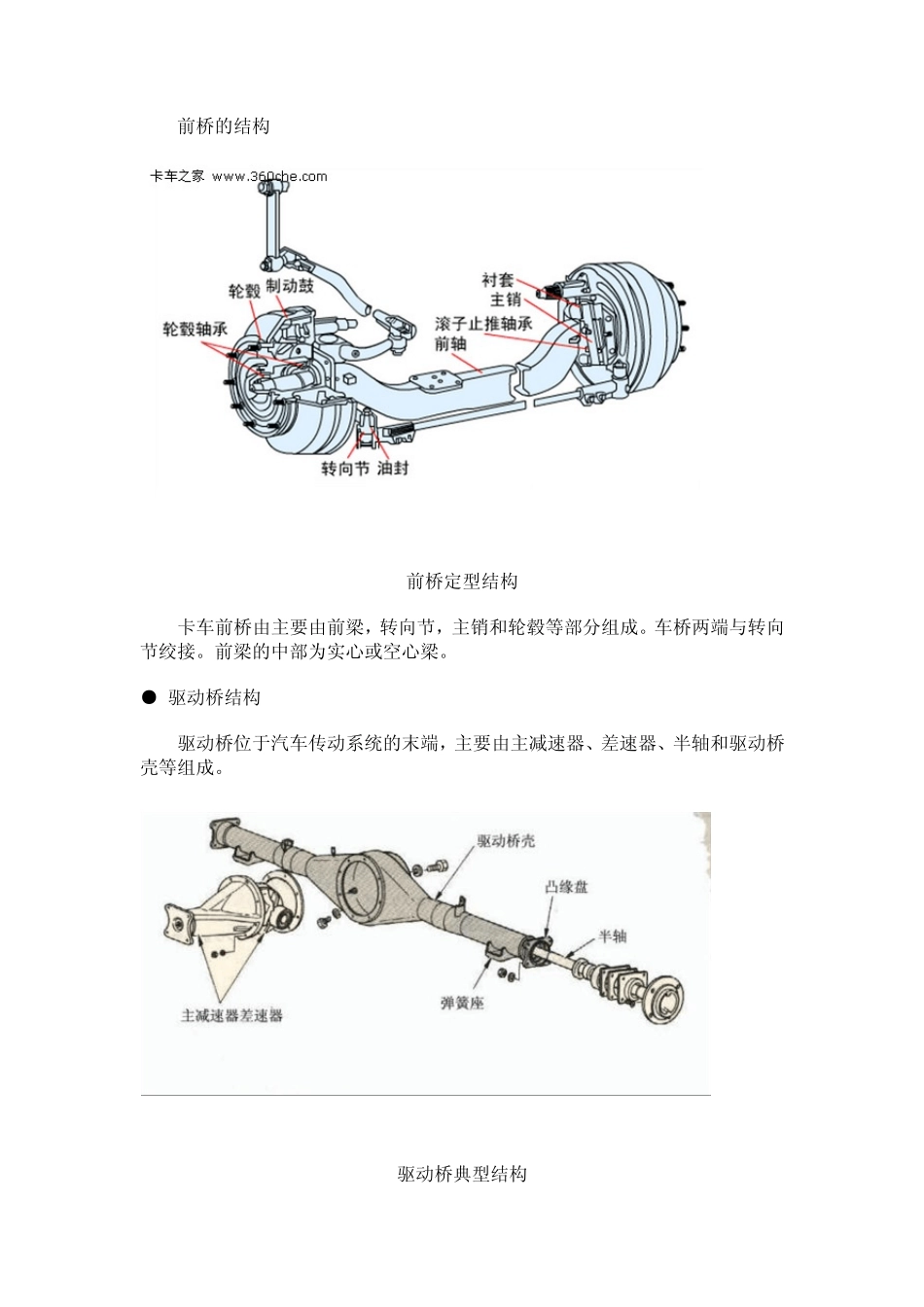

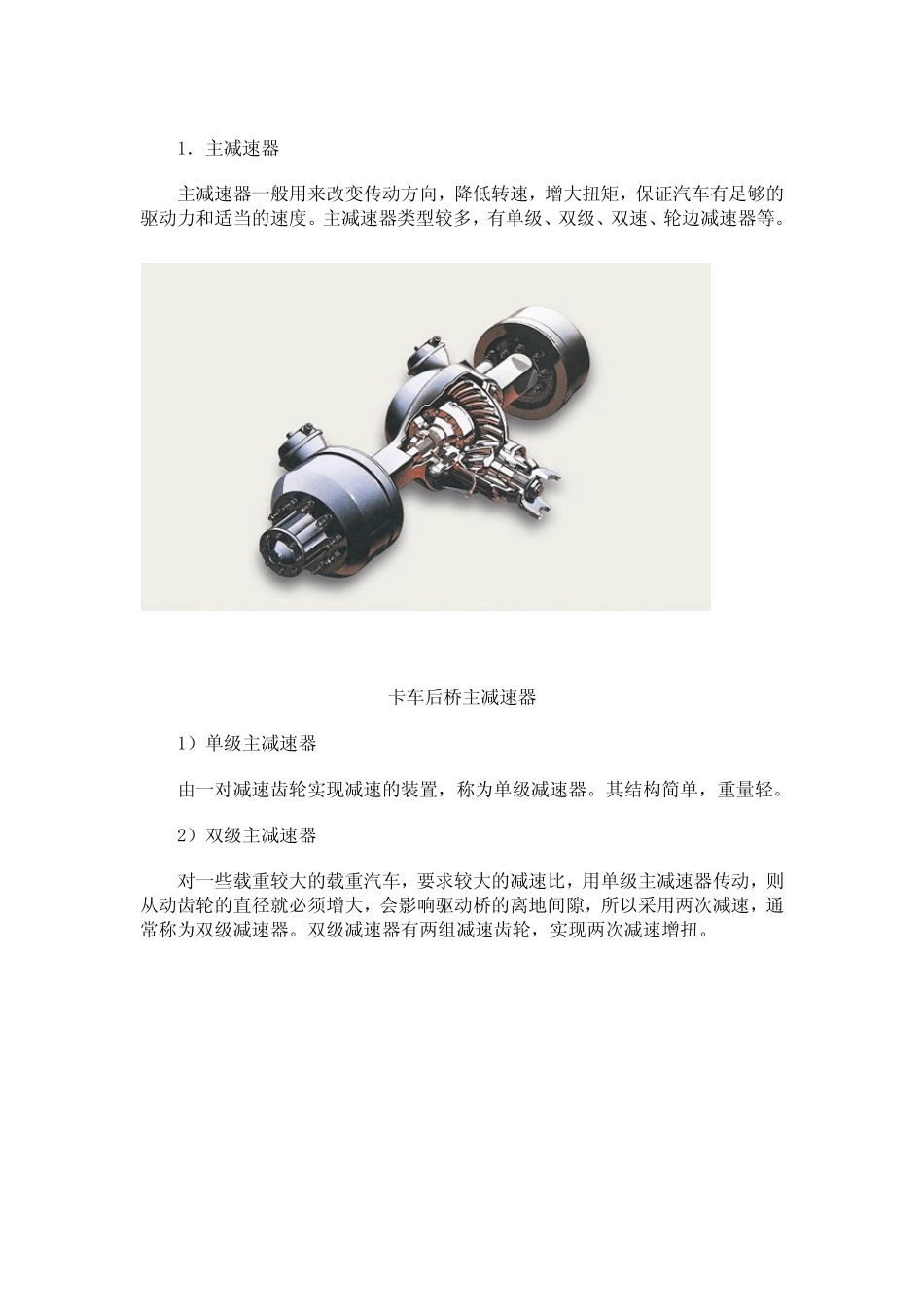

动力传递的纽带 卡车车桥结构图文讲解 发动机,变速箱和车桥是卡车的三大动力核心总成,三者中车桥虽不像发动机和变速箱一样常被人们提及,但却在汽车动力传输的过程中发挥着纽带的作用,对整车的行驶的动力性和稳定性有着举足轻重的作用。 ● 什么是车桥? 车桥,通过悬架和车架(或承载式车身)相连,两端安装汽车车轮的桥式结构。图为车桥总成 ● 车桥的作用 车桥的功能就是传递车架(或承载式车身)与车轮之间各方向作用力及其力矩,其对汽车的动力性,稳定性,承载能力等性能有着重要的影响。如果是作为驱动桥,除了承载作用外还起到驱动、减速和差速的作用。 ● 车桥的结构 卡车一般采用发动机前置,后轮驱动的布置方法。一般情况下,前桥都是转向桥,而驱动桥在后桥。 前桥的结构 前桥定型结构 卡车前桥由主要由前梁,转向节,主销和轮毂等部分组成。车桥两端与转向节绞接。前梁的中部为实心或空心梁。 ● 驱动桥结构 驱动桥位于汽车传动系统的末端,主要由主减速器、差速器、半轴和驱动桥壳等组成。 驱动桥典型结构 1.主减速器 主减速器一般用来改变传动方向,降低转速,增大扭矩,保证汽车有足够的驱动力和适当的速度。主减速器类型较多,有单级、双级、双速、轮边减速器等。卡车后桥主减速器 1)单级主减速器 由一对减速齿轮实现减速的装置,称为单级减速器。其结构简单,重量轻。 2)双级主减速器 对一些载重较大的载重汽车,要求较大的减速比,用单级主减速器传动,则从动齿轮的直径就必须增大,会影响驱动桥的离地间隙,所以采用两次减速,通常称为双级减速器。双级减速器有两组减速齿轮,实现两次减速增扭。 双级主减速器 为提高锥形齿轮副的啮合平稳性和强度,第一级减速齿轮副是螺旋锥齿轮。二级齿轮副是斜齿圆柱齿轮。 主动圆锥齿轮旋转,带动从动圆锥齿轮旋转,从而完成一级减速。第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转,并带动从动圆柱齿轮旋转,进行第二级减速。因从动圆柱齿轮安装于差速器外壳上,所以,当从动圆柱齿轮转动时,通过差速器和半轴即驱动车轮转动。 3)轮边减速器 一般来说,采用轮边减速器是为了提高汽车的驱动力,以满足或修正整个传动系统驱动力的匹配。目前采用的轮边减速器,就是为满足整个传动系统匹配的需要,而增加的一套降速增扭的齿轮传动装置。 斯太尔轮边减速器 从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器,再从主减速器的输出...
