卧式单面多轴钻孔,组合机床动力滑台的液压系统的课程设计

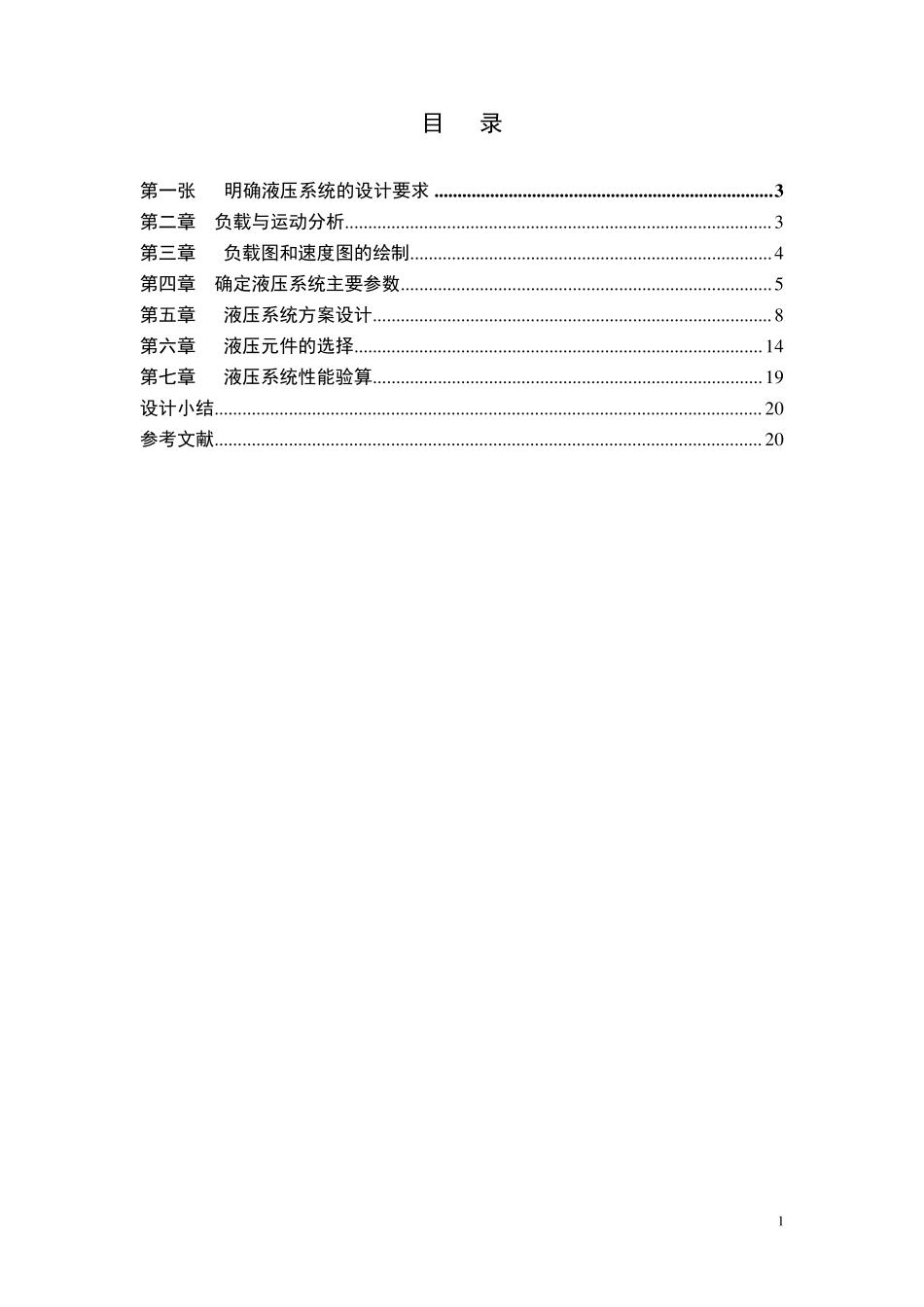

卧式单面多轴钻孔,组合机床动力滑台的液压系统的课程设计_第1页
1/20
卧式单面多轴钻孔,组合机床动力滑台的液压系统的课程设计_第2页
2/20
卧式单面多轴钻孔,组合机床动力滑台的液压系统的课程设计_第3页
3/20
1 目 录 第一张 明确液压系统的设计要求 ......................................................................... 3 第二章 负载与运动分析............................................................................................ 3 第三章 负载图和速度图的绘制.............................................................................. 4 第四章 确定液压系统主要参数................................................................................ 5 第五章 液压系统方案设计...................................................................................... 8 第六章 液压元件的选择........................................................................................ 1 4 第七章 液压系统性能验算.................................................................................... 1 9 设计小结...................................................................................................................... 2 0 参考文献...................................................................................................................... 2 0 2 引 言 液压传动是用液体作为来传递能量的,液压传动有以下优点:易于获得较大的力或力矩,功率重量比大,易于实现往复运动,易于实现较大范围的无级变速,传递运动平稳,可实现快速而且无冲击,与机械传动相比易于布局和操纵,易于防止过载事故,自动润滑、元件寿命较长,易于实现标准化、系列化。 液压传动的基本目的就是用液压介质来传递能量,而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量,因此液压基本回路的作用就是三个方面:控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类:压力控制回路、流量控制回路、方向控制回路。 液压系统已经在各个部门得到广泛的应用,而且越先进的设备,其应用液压系统的部门就越多。 3 第一张 明确液压系统的设计要求 设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。要实现的动作顺序为:启动→加速→快进→减速→工进→快退→停止。液压系统的主要参数与性能要求如下:轴向切削力总和 Fg=12700N,移动部件总重量 G=...
