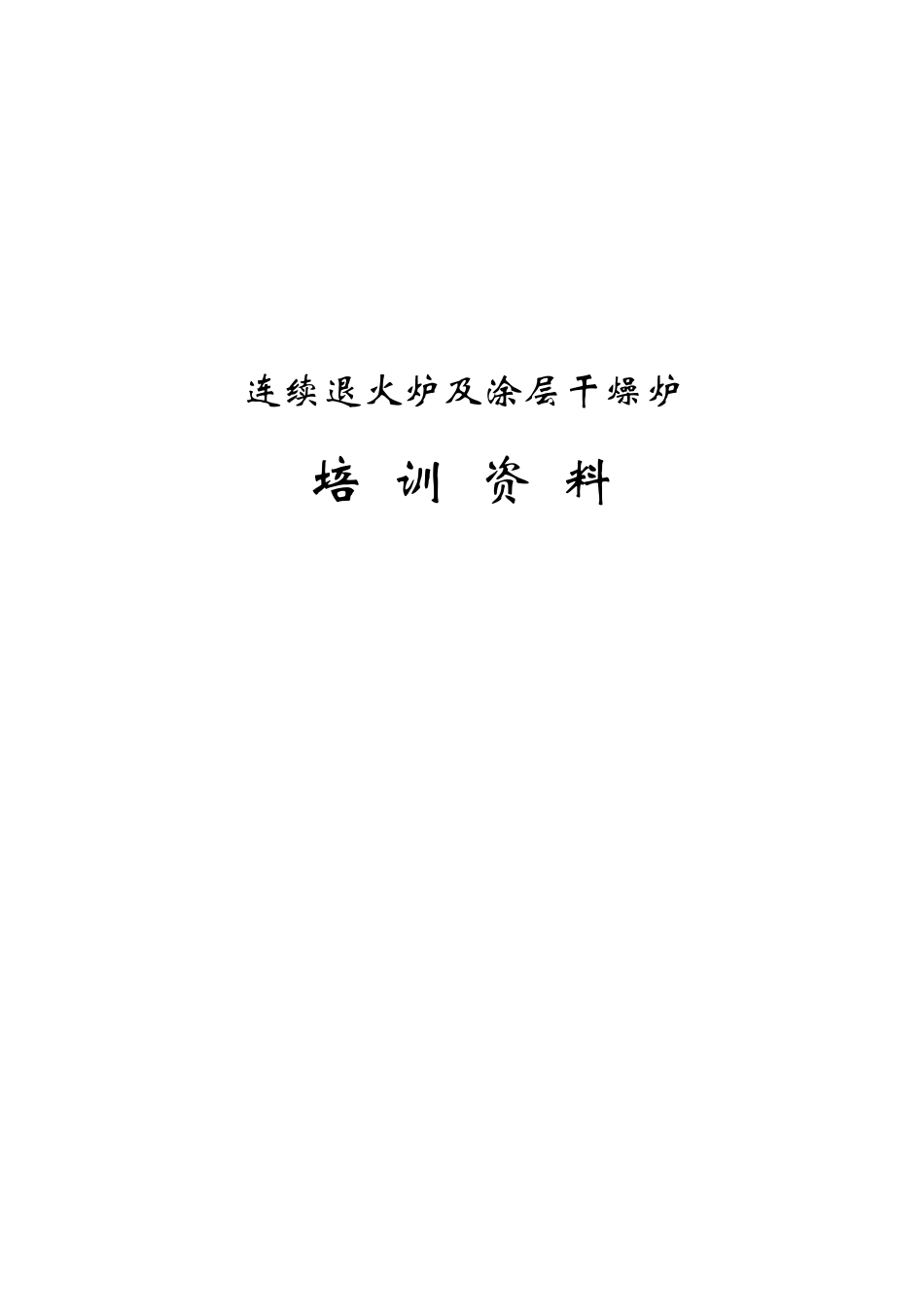

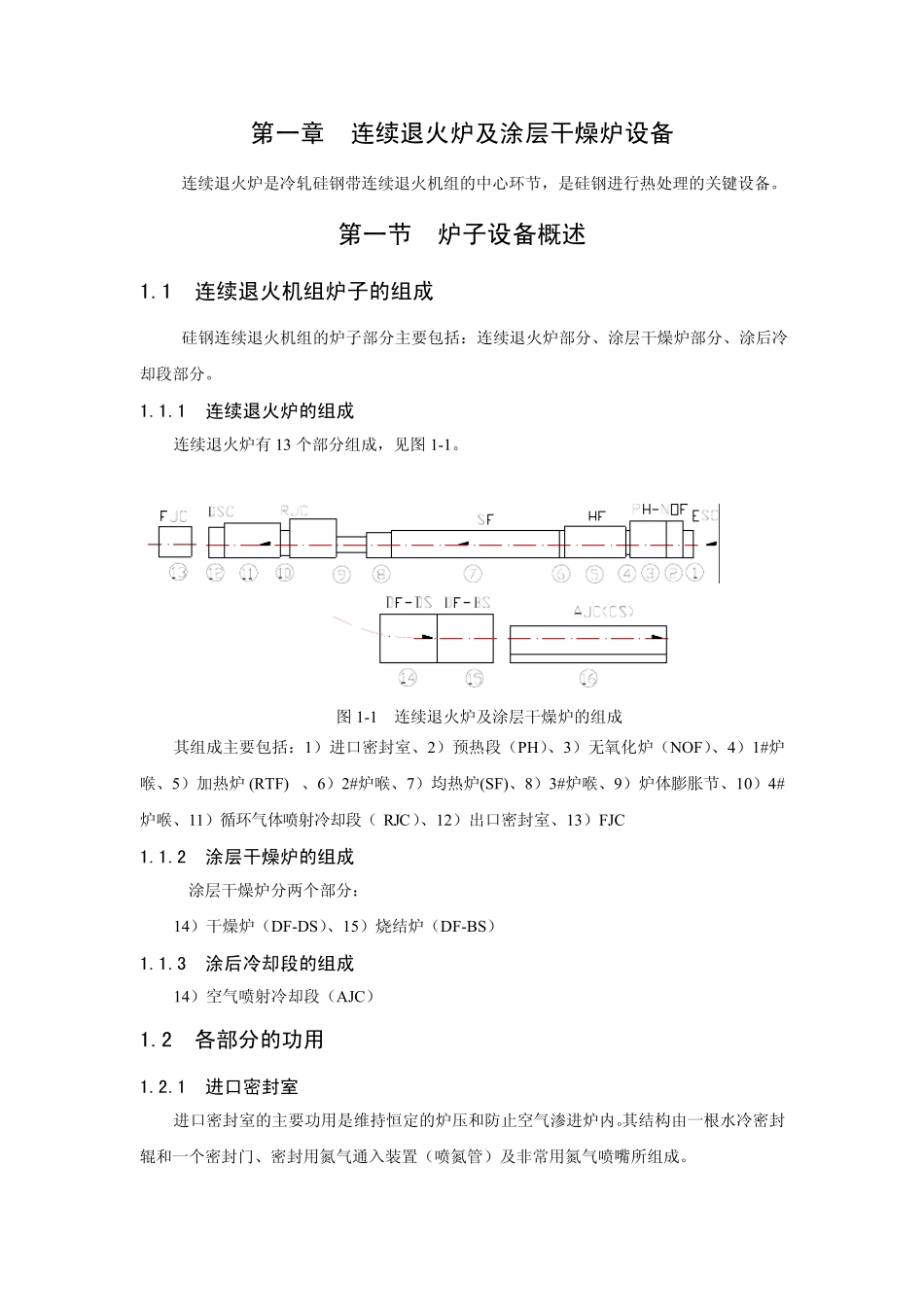

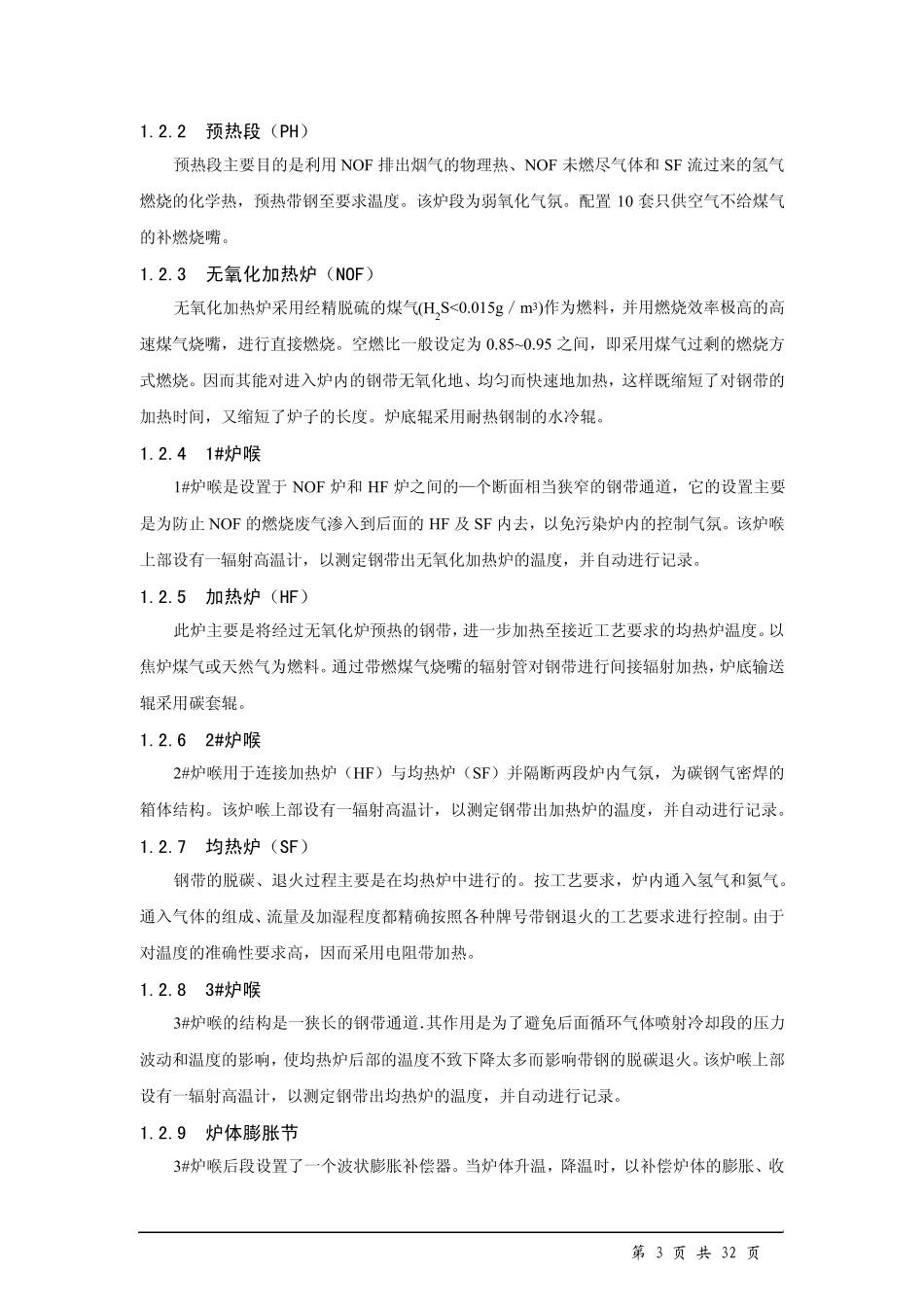

连 续 退 火 炉 及 涂 层 干 燥 炉 培 训 资 料 第一章 连续退火炉及涂层干燥炉设备 连续退火炉是冷轧硅钢带连续退火机组的中心环节,是硅钢进行热处理的关键设备。 第一节 炉子设备概述 1.1 连续退火机组炉子的组成 硅钢连续退火机组的炉子部分主要包括:连续退火炉部分、涂层干燥炉部分、涂后冷却段部分。 1.1.1 连续退火炉的组成 连续退火炉有 13 个部分组成,见图 1-1。 图 1-1 连续退火炉及涂层干燥炉的组成 其组成主要包括:1)进口密封室、2)预热段(PH)、3)无氧化炉(NOF)、4)1#炉喉、5)加热炉 (RTF) 、6)2#炉喉、7)均热炉(SF)、8)3#炉喉、9)炉体膨胀节、10)4#炉喉、11)循环气体喷射冷却段( RJC)、12)出口密封室、13)FJC 1.1.2 涂层干燥炉的组成 涂层干燥炉分两个部分: 14)干燥炉(DF-DS)、15)烧结炉(DF-BS) 1.1.3 涂后冷却段的组成 14)空气喷射冷却段(AJC) 1.2 各部分的功用 1.2.1 进口密封室 进口密封室的主要功用是维持恒定的炉压和防止空气渗进炉内。其结构由一根水冷密封辊和一个密封门、密封用氮气通入装置(喷氮管)及非常用氮气喷嘴所组成。 第 3 页 共 32 页 1.2.2 预热段(PH) 预热段主要目的是利用NOF 排出烟气的物理热、NOF 未燃尽气体和SF 流过来的氢气燃烧的化学热,预热带钢至要求温度。该炉段为弱氧化气氛。配置10 套只供空气不给煤气的补燃烧嘴。 1.2.3 无氧化加热炉(NOF) 无氧化加热炉采用经精脱硫的煤气(H2S<0.015g/m3)作为燃料,并用燃烧效率极高的高速煤气烧嘴,进行直接燃烧。空燃比一般设定为0.85~0.95 之间,即采用煤气过剩的燃烧方式燃烧。因而其能对进入炉内的钢带无氧化地、均匀而快速地加热,这样既缩短了对钢带的加热时间,又缩短了炉子的长度。炉底辊采用耐热钢制的水冷辊。 1.2.4 1#炉喉 1#炉喉是设置于NOF 炉和HF 炉之间的—个断面相当狭窄的钢带通道,它的设置主要是为防止 NOF 的燃烧废气渗入到后面的HF 及 SF 内去,以免污染炉内的控制气氛。该炉喉上部设有一辐射高温计,以测定钢带出无氧化加热炉的温度,并自动进行记录。 1.2.5 加热炉(HF) 此炉主要是将经过无氧化炉预热的钢带,进一步加热至接近工艺要求的均热炉温度。以焦炉煤气或天然气为燃料。通过带燃煤气烧嘴的辐射管对钢带进行间接辐射加热,炉底输送辊采用碳套辊。 1.2.6 2#炉喉 2#炉喉用于连接加热炉(HF)与均热炉(SF...
