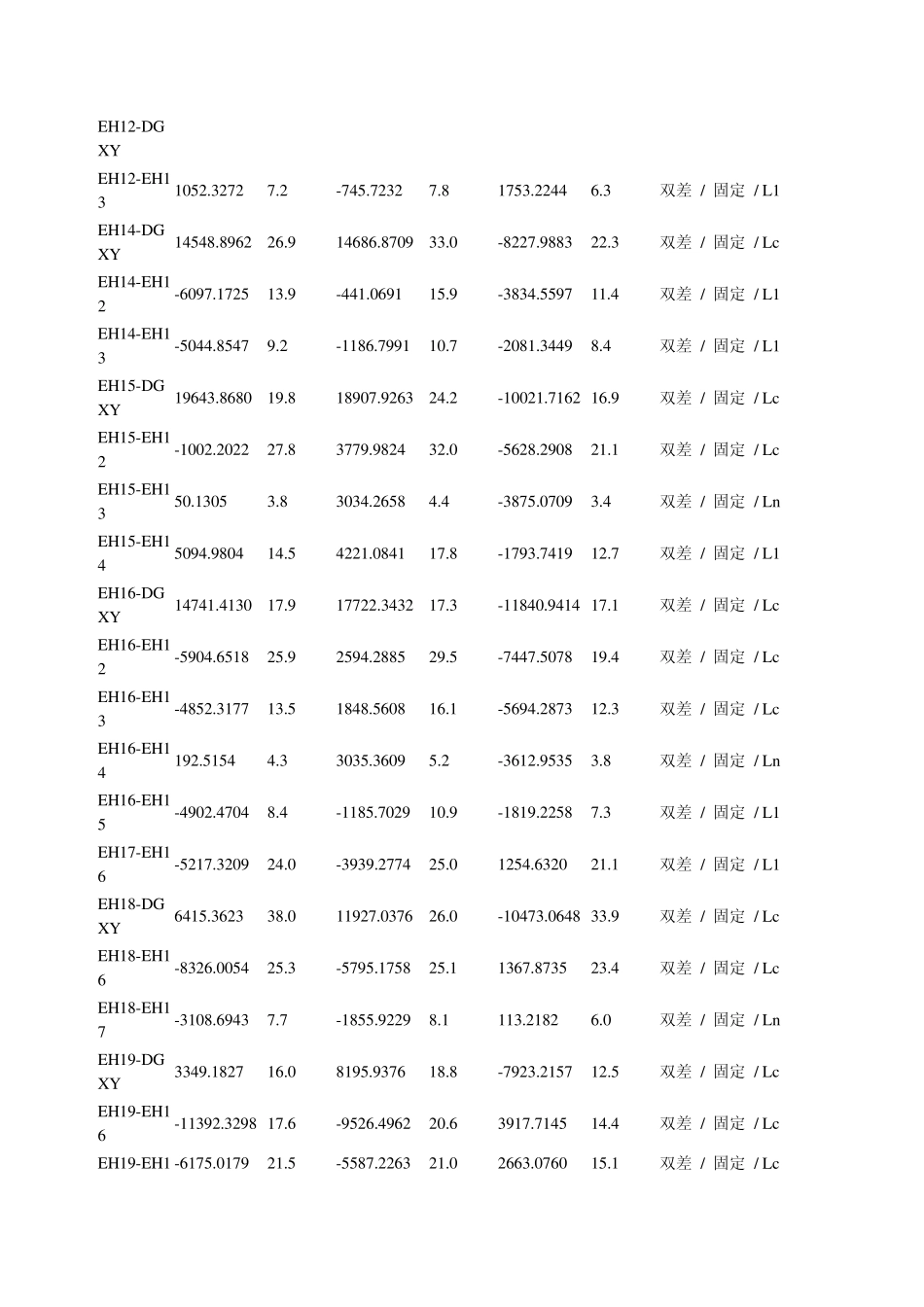

某 大 学 实 验 报 告 课 程: 卫星导航定位 B 系 别: 测绘工程学院 班 级: 测绘 102 姓 名: 学 号: 纯手打啊,熬夜到三点赶出来的,共享下 实验一 GPS静态数据采集与处理 一、实验目的和要求 1. 熟悉 GPS静态相对定位原理 。 2. 通过 GPS 数据采集与处理实习,比较熟练地掌握 GPS 接收机的使用。 3. 初步掌握 GPS网的布设、外业实测和数据处理的基本技能,培养 GPS 测量的初步实践能力。 4. 学会 TTC 后处理软件的简单使用。 二、实验仪器 GPS 接收机一台套,内含 GPS 接收机一台,手部一个,电池两块,3 米钢卷尺一把,基座一个(含轴心),三脚架一个。 三、实验步骤 1. 安置仪器:在合适点上放置三角架,安放基座和天线。 2. 天线与主机的连接(静态观测)。 3. 熟悉开机、关机、量取天线高;主机面板菜单的各项功能;输入点号、天线高,查看接收机工作状态等。 4. 在采集静态数据时,需要做好记录,包括每台 GPS 各自所对应的点位、不同时间段的静态数据对应的点位、采集静态数据时 GPS 的天线高。 5. 用 GPS 采集完静态数据后,就要对所采集的静态数据进行处理,得出各个点的坐标,进行网平差计算。 6. 完成实验报告。 四、数据处理结果与精度分析 (以下数据来自其他途径,抱歉,如有侵权请告知,只是为了保证原文件的完整性) 1. 在 WGS84 系统输入基线 (向量及标准差) 观测值 Δ Xm σ m m Δ Ym σ m m Δ Zm σ m m 结果 20646.0677 17.1 15127.9462 21.1 -4393.4369 14.7 双差 / 固定 / Lc EH12-DGXY EH12-EH13 1052.3272 7.2 -745.7232 7.8 1753.2244 6.3 双差 / 固定 / L1 EH14-DGXY 14548.8962 26.9 14686.8709 33.0 -8227.9883 22.3 双差 / 固定 / Lc EH14-EH12 -6097.1725 13.9 -441.0691 15.9 -3834.5597 11.4 双差 / 固定 / L1 EH14-EH13 -5044.8547 9.2 -1186.7991 10.7 -2081.3449 8.4 双差 / 固定 / L1 EH15-DGXY 19643.8680 19.8 18907.9263 24.2 -10021.7162 16.9 双差 / 固定 / Lc EH15-EH12 -1002.2022 27.8 3779.9824 32.0 -5628.2908 21.1 双差 / 固定 / Lc EH15-EH13 50.1305 3.8 3034.2658 4.4 -3875.0709 3.4 双差 / 固定 / Ln EH15-EH14 5094.9804 14.5 4221.0841 17.8 -1793.7419 12.7 双差 / ...
