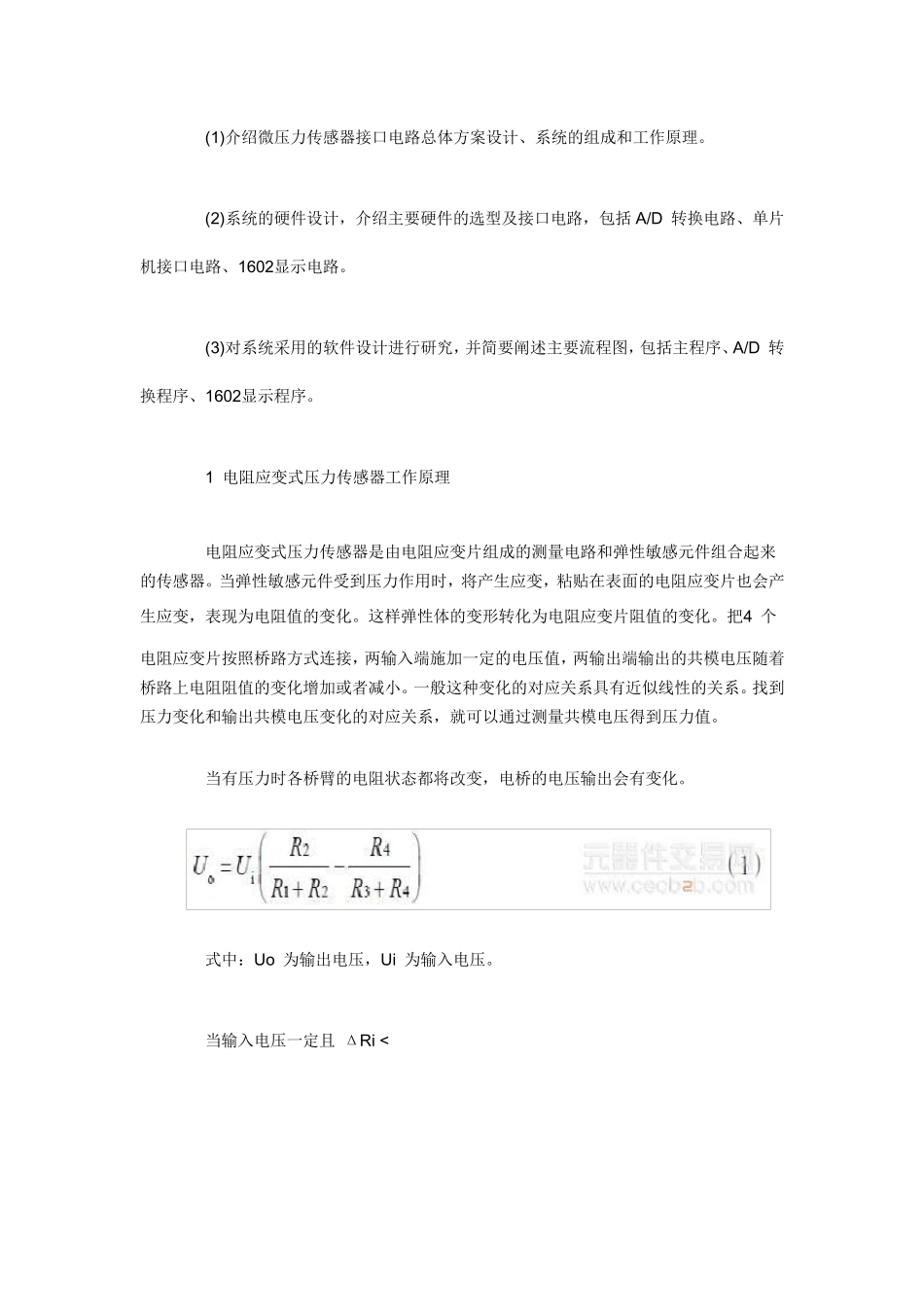

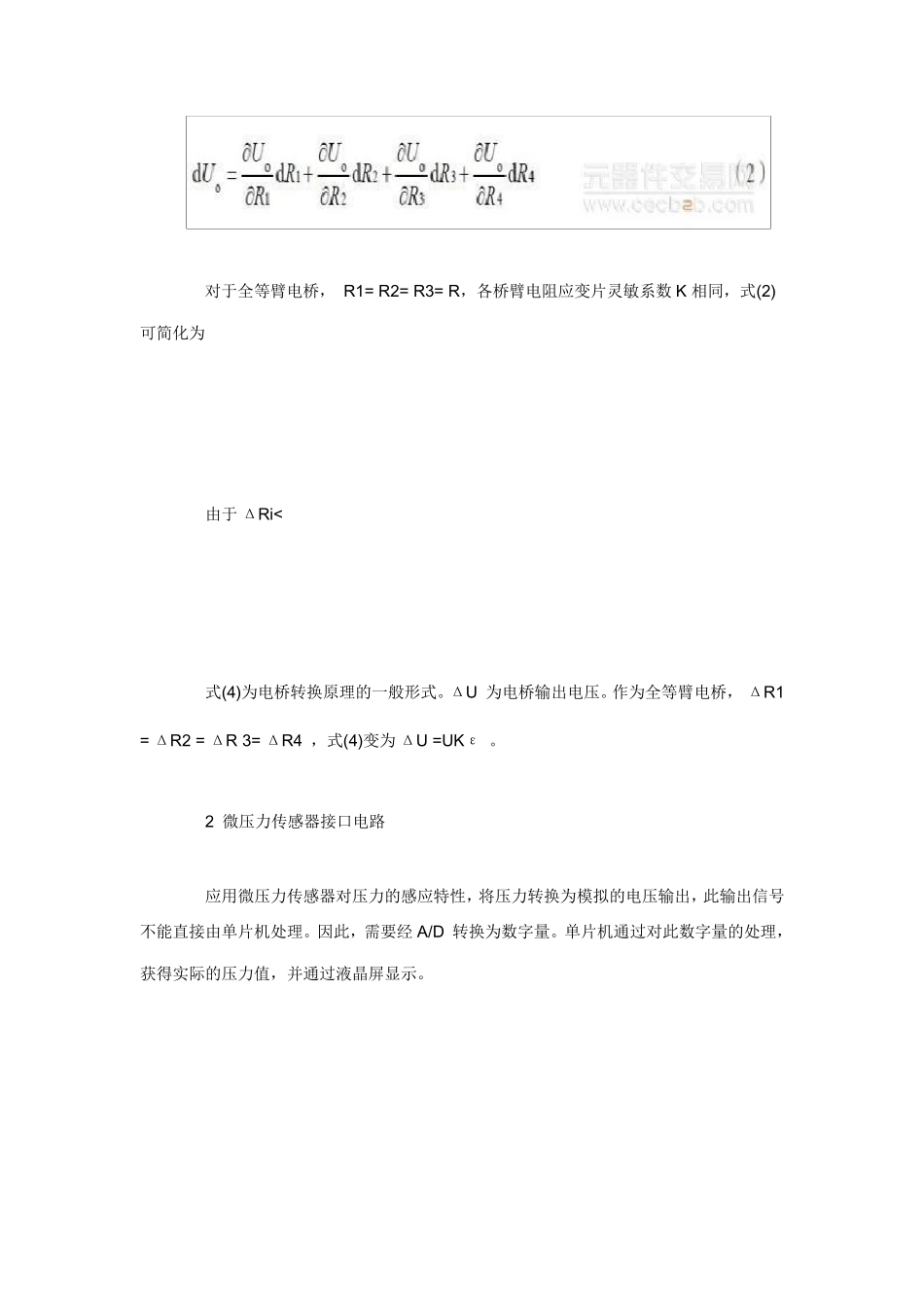

电 阻 应 变 式 压 力 传感器工作原理细解 2011-10-14 15:37元器件交易网 字号： 中心议题： 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统的软件设计 微压力传感器接口电路测试与结果分析 解决方案： 电桥放大电路设计 AD7715接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用INA118放大器将此信号放大，用7715A/D 进行模数转换，将转换完成的数字量经单片机处理，最后由LCD 将其显示，采用LM334 做的精密5 V 恒流源为电桥电路供电，完成了微压力传感器接口电路设计，既能保证检测的实时性，也能提高测量精度。 微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非 线 性，输出信号幅 值 低 或不 标 准化 等 问 题。本文的研究 工作，主要集中在以 下 几 个方面 ： (1)介 绍 微 压 力 传 感 器 接 口 电 路 总 体 方 案 设 计 、 系 统 的 组 成 和 工 作 原 理 。 (2)系 统 的 硬 件 设 计 ， 介 绍 主 要 硬 件 的 选 型 及 接 口 电 路 ， 包 括 A/D 转 换 电 路 、 单 片机 接 口 电 路 、 1602显 示 电 路 。 (3)对 系 统 采 用 的 软 件 设 计 进 行 研 究 ， 并 简 要 阐 述 主 要 流 程 图 ， 包 括 主 程 序 、 A/D 转换 程 序 、 1602显 示 程 序 。 1 电 阻 应 变 式 压 力 传 感 器 工 作 原 理 电 阻 应 变 式 压 力 传 感 器 是 由 电 阻 应 变 片 组 成 的 测 量 电 路 和 弹 性 敏 感 元 件 组 合 起 来的 传 感 器 。 当 弹 性 敏 感 元 件 受 到 压 力 作 用 时 ， 将 产 生 应 变 ， 粘 贴 在 表 面 的 电 阻 应 变 片 也 会 产生 应 变 ， 表 现 为 电 阻 值 的 变 化 。 这 样 弹 性 体 的 变 形 转 化 为 电 阻 应 变 片 阻 值 ...
