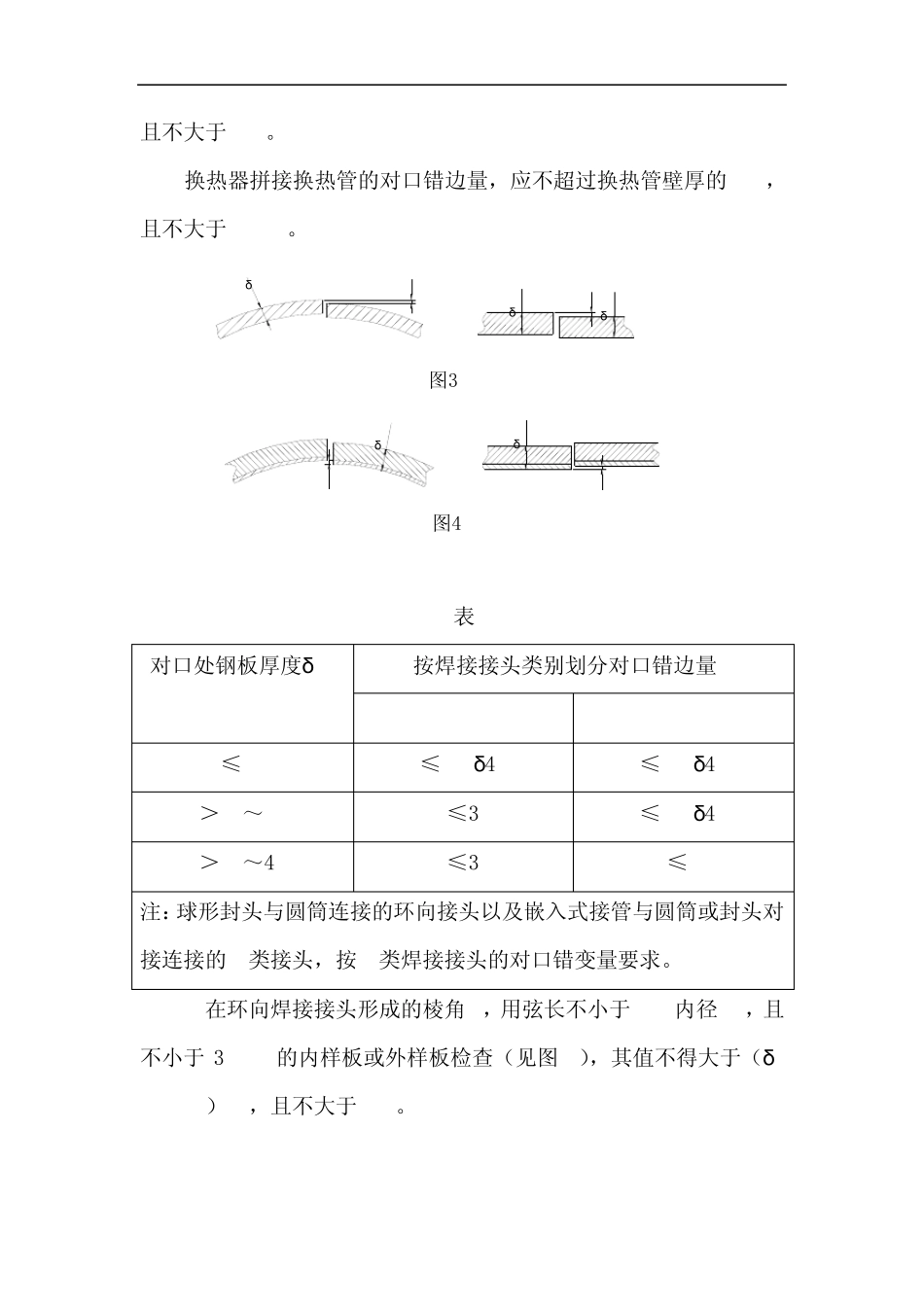

检验与验收 1．压力容器主要受压部分的焊接接头分为A、B、C、D四类，如图 1 和图 2（a、b）所示。 图1aCBABAABDDCABACABDABAAA 图1bAB 图2aBDADBBDBABDCBA 图 2bABDACBCDCABABBCADCDCBAA 2.制 造 受 压 元 件 的 材 料 应 有 确 认 的 厂 内 标 记 。 在 制 造 过 程 中 ， 如需 裁 掉 原 有 标 记 或 材 料 分 成 几 块 ， 应 于 材 料 切 割 前 完 成 标 记 移 植 ， 并保 证 移 植 标 记 的 正 确 、 无 误 、 清 晰 、 耐 久 。 3. 冷 卷 筒 节 投 料 的 钢 材 厚 度 δ s不 得 小 于 其 名 义 厚 度 减 去 钢 板 厚度 负 偏 差 。 若 换 热 器 用 钢 管 作 圆 筒 时 ， 其 投 料 壁 厚 偏 差 应 符 合GB/T8163和 GB/T4976等 钢 管 的 标 准 规 定 。 4.制 造 中 应 避 免 钢 板 表 面 的 机 械 损 伤 。 对 于 尖 锐 的 伤 痕 以 及 不 锈钢 压 力 容 器 防 腐 表 面 的 局 部 伤 痕 、 刻 槽 等 缺 陷 应 予 以 修 磨 ， 修 磨 范 围的 斜 度 至 少 为 1： 3。 修 磨 的 深 度 应 不 大 于 该 部 位 钢 材 厚 度 δ s的 5%，且不 大 于 2mm， 否则应 予 以 补焊。 5.坡口表 面 不 得 有 裂纹、 分 层、 夹杂等 缺 陷 6.标 准 抗拉强度 下限规 定 值σ b≥540MPa的 钢 材 及Cr-Mo低合 金钢 材 经火焰切 割 的 坡口表 面 ， 应 采用 打磨 或 机 械 加工的 方法清 除热 影响区和 淬硬区， 并 进行磁粉或 渗透检测。 当无 法进行磁粉或 渗透检测时 ， 应 由切 割 工艺保 证 坡口质量。 7.A、 B类焊接接头对 口错边量 b（见图3）应 符 合 表1的 规 定 。复合 钢 板 的 对 口错边量 b（见图4）应 不 大 于 钢 板 复层厚 度 的50%， 且不大于2mm。 换热器拼接换热管的对口错边量，应不超过换热管壁厚的15%，且不大于0.5mm。 图4bδsbδs图3δsδsbδsb 表1 mm 对口处钢板厚度δ s 按焊接接头类别划分对口错边量b A B ≤12 ≤1/4δ s ≤1/4δ s ＞12～20 ≤3 ≤1/4δ s ＞20～40 ≤3 ≤5 注：球形封头与圆筒连接的环向接头以及嵌入式接管与圆筒或封头对接连接的A类接头，按B类焊接接头的对口...
