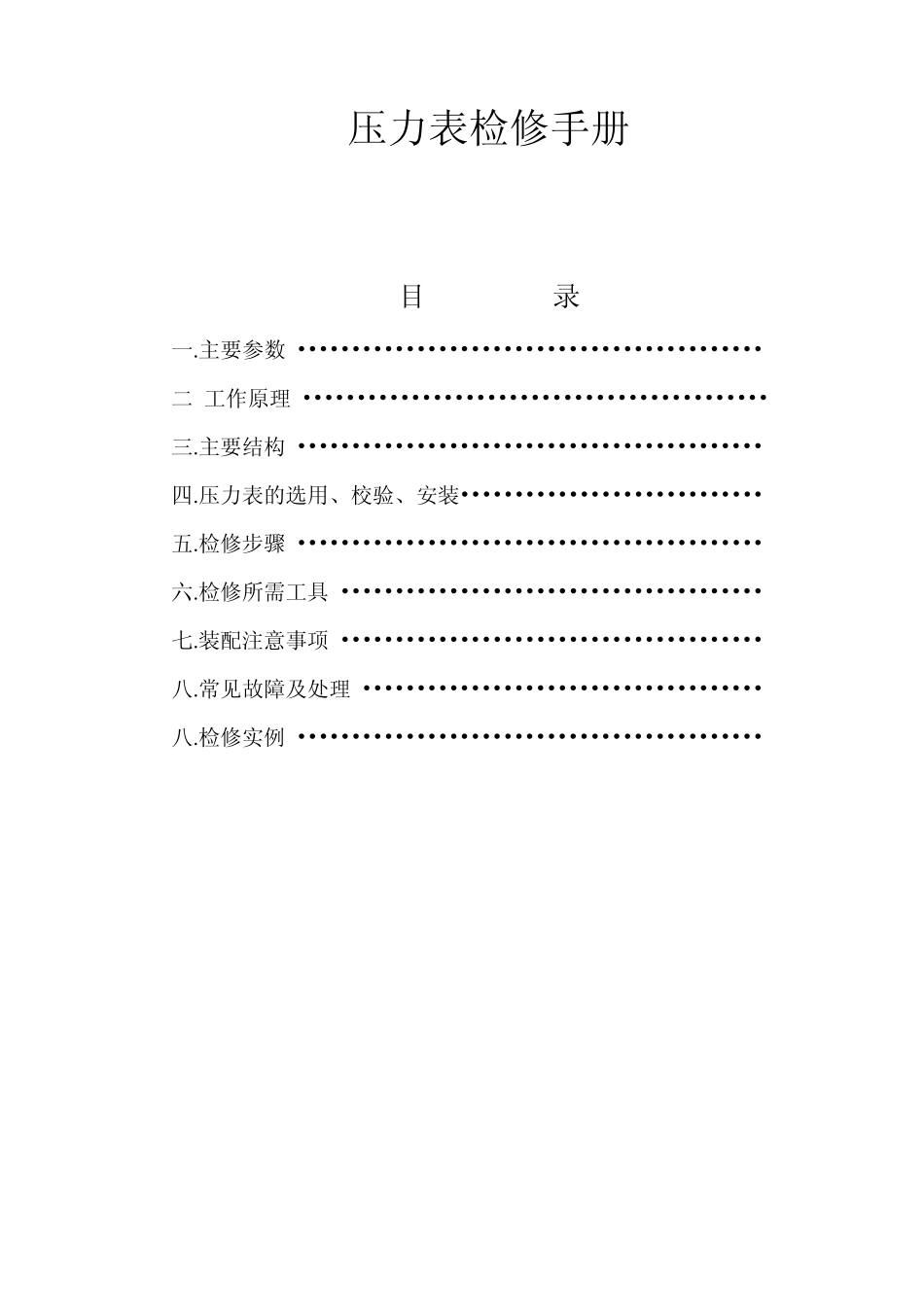

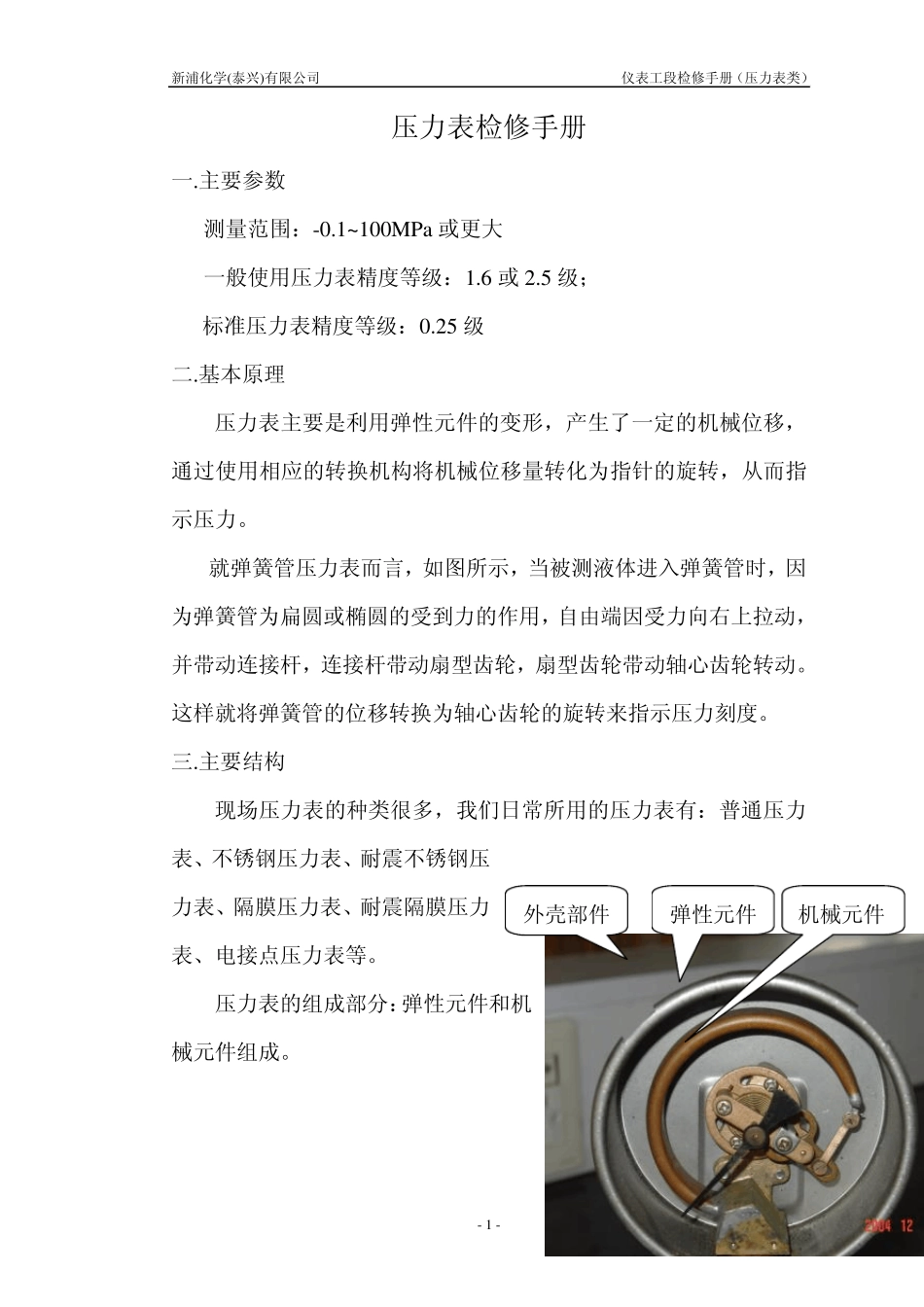

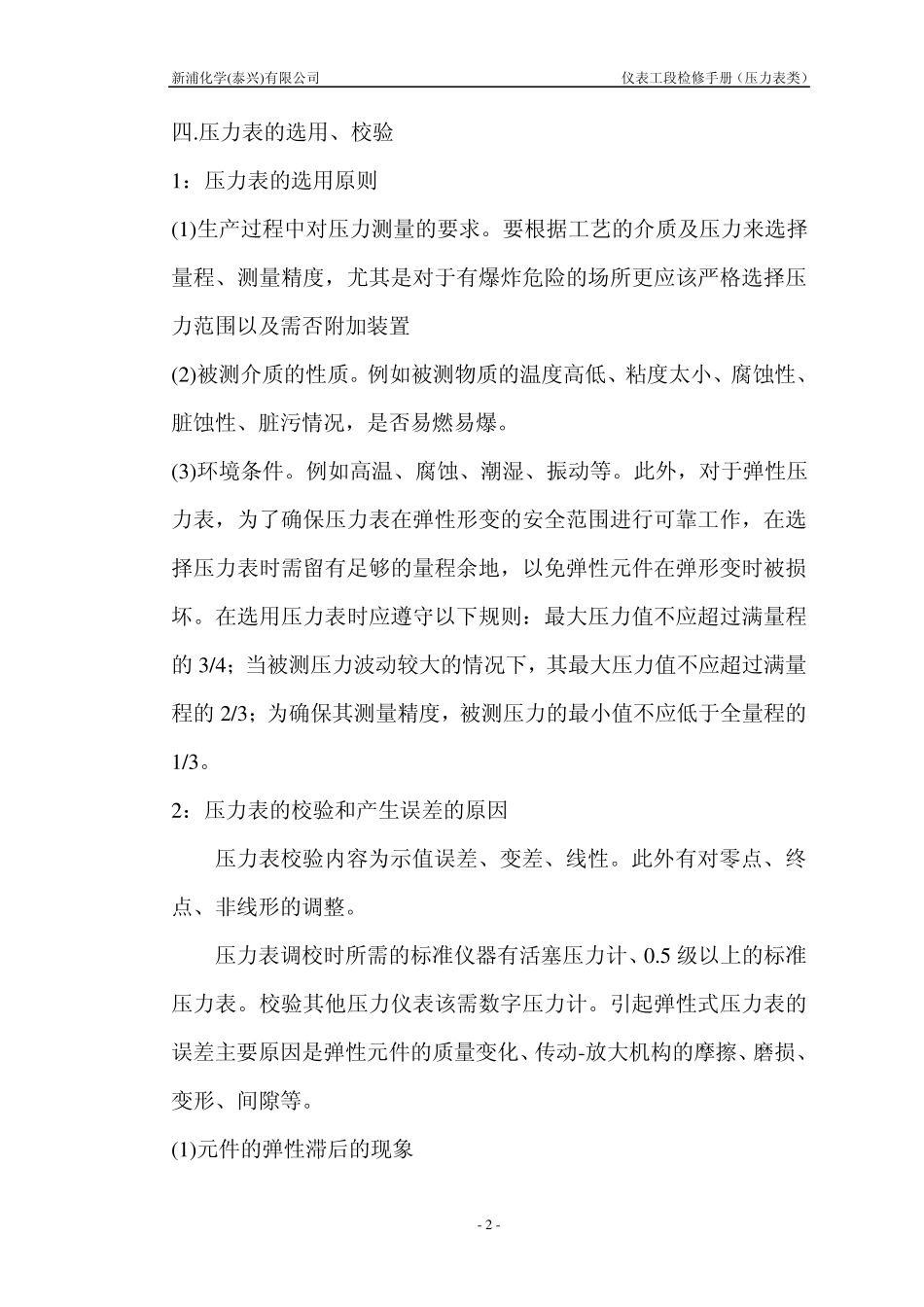

压力表检修手册 目 录 一.主要参数 ••••••••••••••••••••••••••••••••••••••••••• 1 二.工作原理 ••••••••••••••••••••••••••••••••••••••••••• 1 三.主要结构 ••••••••••••••••••••••••••••••••••••••••••• 1 四.压力表的选用、校验、安装•••••••••••••••••••••••••••• 1-3 五.检修步骤 ••••••••••••••••••••••••••••••••••••••••••• 4 六.检修所需工具 ••••••••••••••••••••••••••••••••••••••• 4 七.装配注意事项 ••••••••••••••••••••••••••••••••••••••• 5 八.常见故障及处理 ••••••••••••••••••••••••••••••••••••• 5-6 八.检修实例 ••••••••••••••••••••••••••••••••••••••••••• 7-8 新浦化学(泰兴)有限公司 仪表工段检修手册（压力表类） - 1 - 压力表检修手册 一.主要参数 测量范围：-0.1~100MPa 或更大 一般使用压力表精度等级：1.6 或 2.5 级； 标准压力表精度等级：0.25 级 二.基本原理 压力表主要是利用弹性元件的变形，产生了一定的机械位移，通过使用相应的转换机构将机械位移量转化为指针的旋转，从而指示压力。 就弹簧管压力表而言，如图所示，当被测液体进入弹簧管时，因为弹簧管为扁圆或椭圆的受到力的作用，自由端因受力向右上拉动，并带动连接杆，连接杆带动扇型齿轮，扇型齿轮带动轴心齿轮转动。这样就将弹簧管的位移转换为轴心齿轮的旋转来指示压力刻度。 三.主要结构 现场压力表的种类很多，我们日常所用的压力表有：普通压力表、不锈钢压力表、耐震不锈钢压力表、隔膜压力表、耐震隔膜压力表、电接点压力表等。 压力表的组成部分：弹性元件和机械元件组成。 外壳部件 弹性元件 机械元件 新浦化学(泰兴)有限公司 仪表工段检修手册（压力表类） - 2 - 四.压力表的选用、校验 1 ：压力表的选用原则 (1 )生产过程中对压力测量的要求。要根据工艺的介质及压力来选择量程、测量精度，尤其是对于有爆炸危险的场所更应该严格选择压力范围以及需否附加装置 (2 )被测介质的性质...
