压型钢板混凝土组合楼承板计算实例

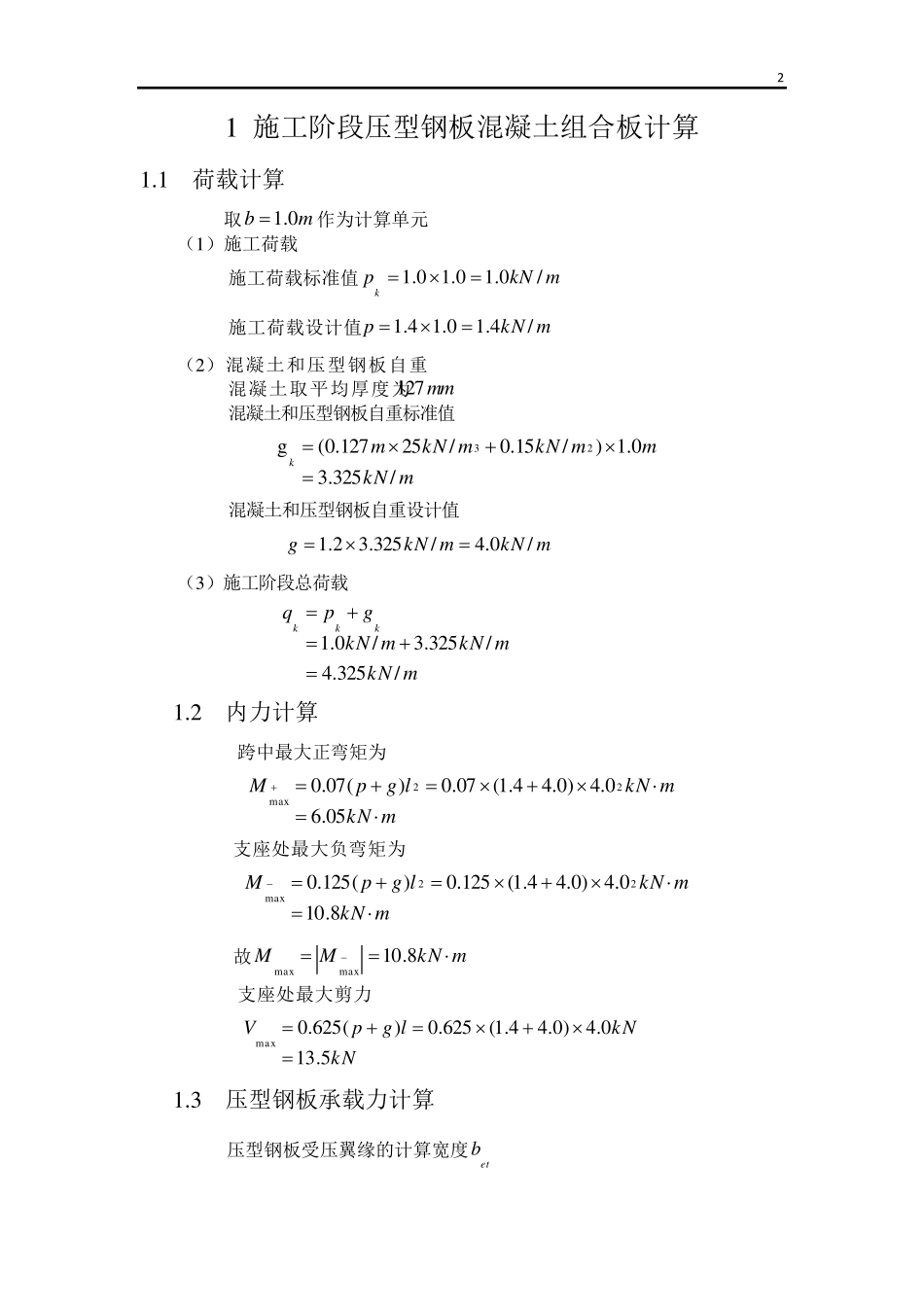

1 压型钢板混凝土楼承组合板计算书 工程资料： 该工程楼层平台采用压型钢板组合楼板，计算跨度ml4，剖面构造如图1 所示。压型钢板的型号为 YX76-305-915，钢号 Q345，板厚度mmt5.1，每米宽度的截面面积mmmAS/20492（重量 0.152/ mkN），截面惯性矩mmmIS/1045.20044。顺肋两跨连续板，压型钢板上浇筑mm89厚 C35 混凝土。 图1 组合楼板剖面 2 1 施工阶段压型钢板混凝土组合板计算 1.1 荷载计算 取mb0.1作为计算单元 （1）施工荷载 施工荷载标准值mkNpk/0.10.10.1 施工荷载设计值mkNp/4.10.14.1 （2）混凝土和压型钢板自重 混凝土取平均厚度为mm127 混凝土和压型钢板自重标准值 mkNmmkNmkNmk/325.30.1)/15.0/25127.0(g23 混凝土和压型钢板自重设计值 mkNmkNg/0.4/325.32.1 （3）施工阶段总荷载 mkNmkNmkNgpqkkk/325.4/325.3/0.1 1.2 内力计算 跨中最大正弯矩为 mkNmkNlgpM05.60.4)0.44.1(07.0)(07.022max 支座处最大负弯矩为 mkNmkNlgpM8.100.4)0.44.1(125.0)(125.022max 故mkNMM8.10maxmax 支座处最大剪力 kNkNlgpV5.130.4)0.44.1(625.0)(625.0max 1.3 压型钢板承载力计算 压型钢板受压翼缘的计算宽度etb 3 mmmmmmtbet1 0 57 55.15 05 0，按有效截面计算几何特征。经计算得：mcmWe/6.5 33。 1 m宽压型钢板的承载力设计设计值为： mmkNmmkNmmmmmNWfMeu/8.1 0/9 8 8.1 0/1 06.5 3/2 0 5332 故在施工阶段压型钢板承载力满足要求。 1 .4 压型钢板跨中挠度计算 mmlmmmmIElqwSSk2 2.2 21 8 09 7.1 31 04 5.2 0 01 02 0 61 0 04 0 0 03 2 5.45 2 1.01 0 05 2 1.04344 故压型钢板满足施工阶段使用要求。 4 2 使用阶段压型钢板混凝土组合板计算 2.1 荷载计算 取mb0.1作为计算单元并考虑实际使用时的面层(设厚度为mm3，3/30mkN)及顶棚（0.22/ mkN）的荷载作用。 （1） 永久荷载计算（混凝土板取平均厚度mm127） mkNmkNgk/615.3/0.1)2.015.025127.030003.0( mkNmkNg/388.4/615.32.1 （2）活荷载计算 mkNmmkNpk/0.20.1/0.22 mkNmkNp/8.2/0.24.1 2.2 内力计算 跨中最大正弯矩为 mkNmkNlgpM05.80.4)388.48.2(...
