专升本模拟题-微型继电保护(未完成)-1-3

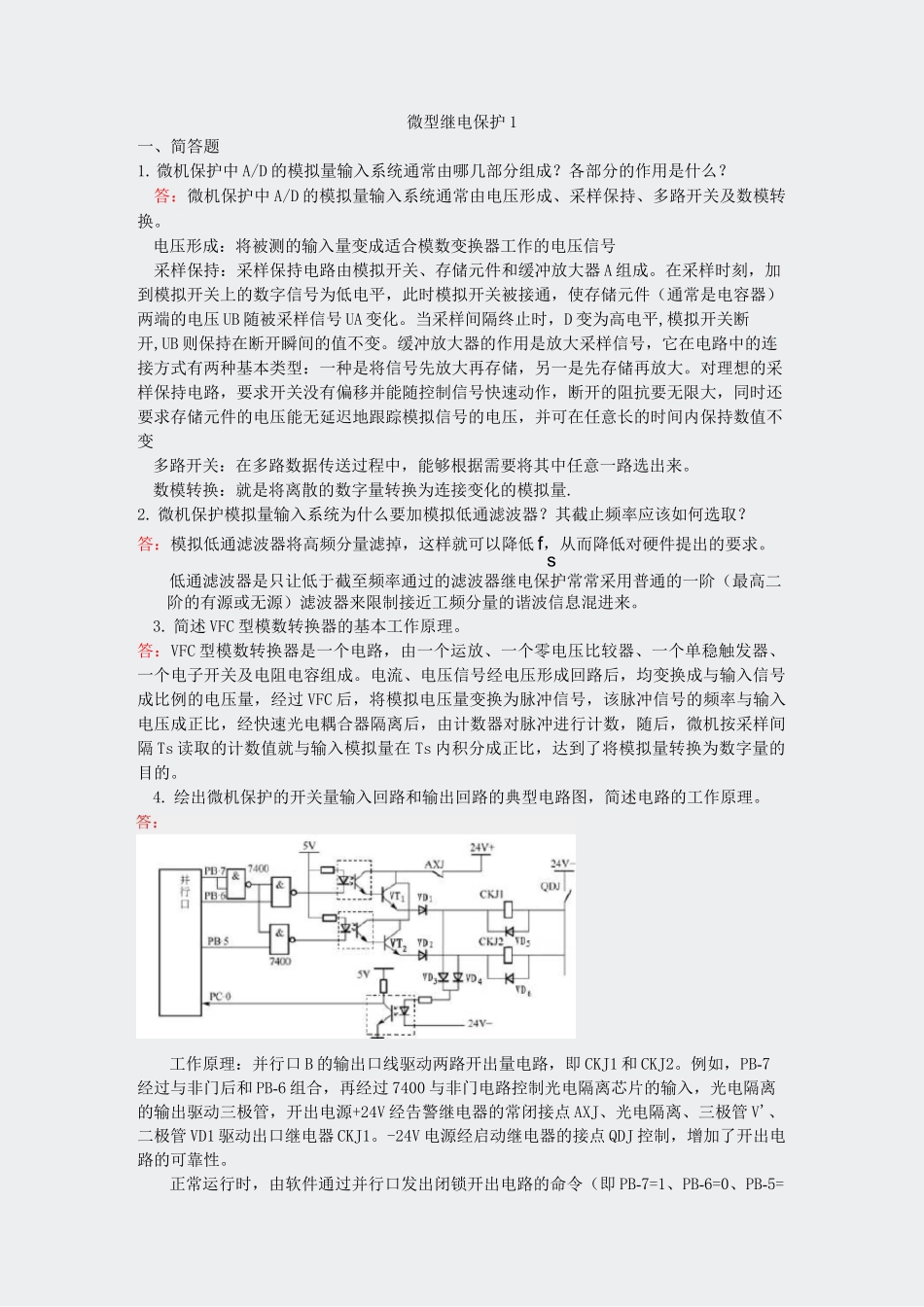

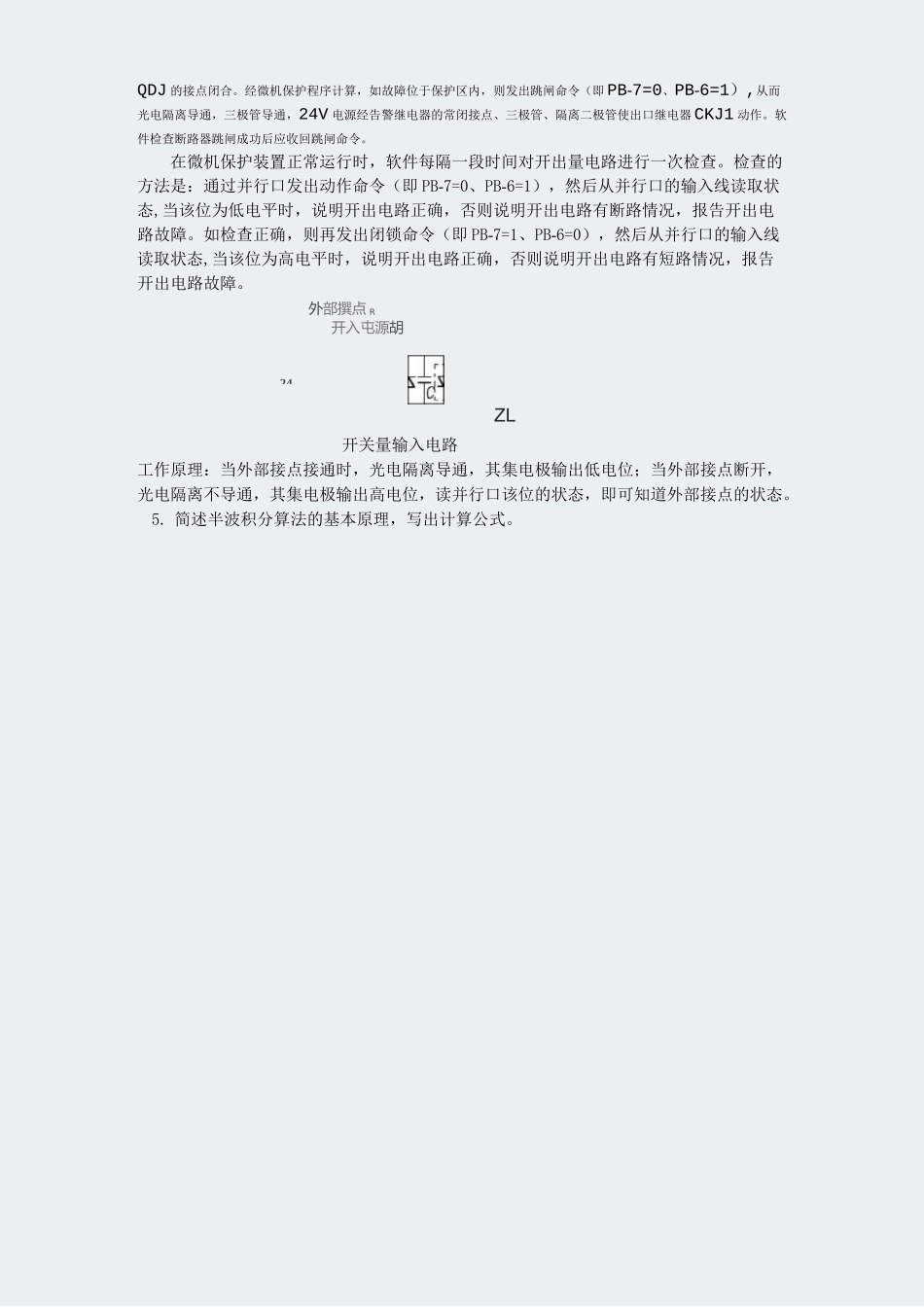

微型继电保护 1一、简答题1. 微机保护中 A/D 的模拟量输入系统通常由哪几部分组成？各部分的作用是什么？答：微机保护中 A/D 的模拟量输入系统通常由电压形成、采样保持、多路开关及数模转换。电压形成：将被测的输入量变成适合模数变换器工作的电压信号采样保持：采样保持电路由模拟开关、存储元件和缓冲放大器 A 组成。在采样时刻，加到模拟开关上的数字信号为低电平，此时模拟开关被接通，使存储元件（通常是电容器）两端的电压 UB 随被采样信号 UA 变化。当采样间隔终止时，D 变为高电平,模拟开关断开,UB 则保持在断开瞬间的值不变。缓冲放大器的作用是放大采样信号，它在电路中的连接方式有两种基本类型：一种是将信号先放大再存储，另一是先存储再放大。对理想的采样保持电路，要求开关没有偏移并能随控制信号快速动作，断开的阻抗要无限大，同时还要求存储元件的电压能无延迟地跟踪模拟信号的电压，并可在任意长的时间内保持数值不变多路开关：在多路数据传送过程中，能够根据需要将其中任意一路选出来。数模转换：就是将离散的数字量转换为连接变化的模拟量.2. 微机保护模拟量输入系统为什么要加模拟低通滤波器？其截止频率应该如何选取？答：模拟低通滤波器将高频分量滤掉，这样就可以降低 f，从而降低对硬件提出的要求。s低通滤波器是只让低于截至频率通过的滤波器继电保护常常采用普通的一阶（最高二阶的有源或无源）滤波器来限制接近工频分量的谐波信息混进来。3. 简述 VFC 型模数转换器的基本工作原理。答：VFC 型模数转换器是一个电路，由一个运放、一个零电压比较器、一个单稳触发器、一个电子开关及电阻电容组成。电流、电压信号经电压形成回路后，均变换成与输入信号成比例的电压量，经过 VFC 后，将模拟电压量变换为脉冲信号，该脉冲信号的频率与输入电压成正比，经快速光电耦合器隔离后，由计数器对脉冲进行计数，随后，微机按采样间隔 Ts 读取的计数值就与输入模拟量在 Ts 内积分成正比，达到了将模拟量转换为数字量的目的。4. 绘出微机保护的开关量输入回路和输出回路的典型电路图，简述电路的工作原理。工作原理：并行口 B 的输出口线驱动两路开出量电路，即 CKJ1 和 CKJ2。例如，PB-7经过与非门后和 PB-6 组合，再经过 7400 与非门电路控制光电隔离芯片的输入，光电隔离的输出驱动三极管，开出电源+24V 经告警继电器的常闭接点 AXJ、光电隔离、三极管 V'、二极管 VD1 驱动出口继...
