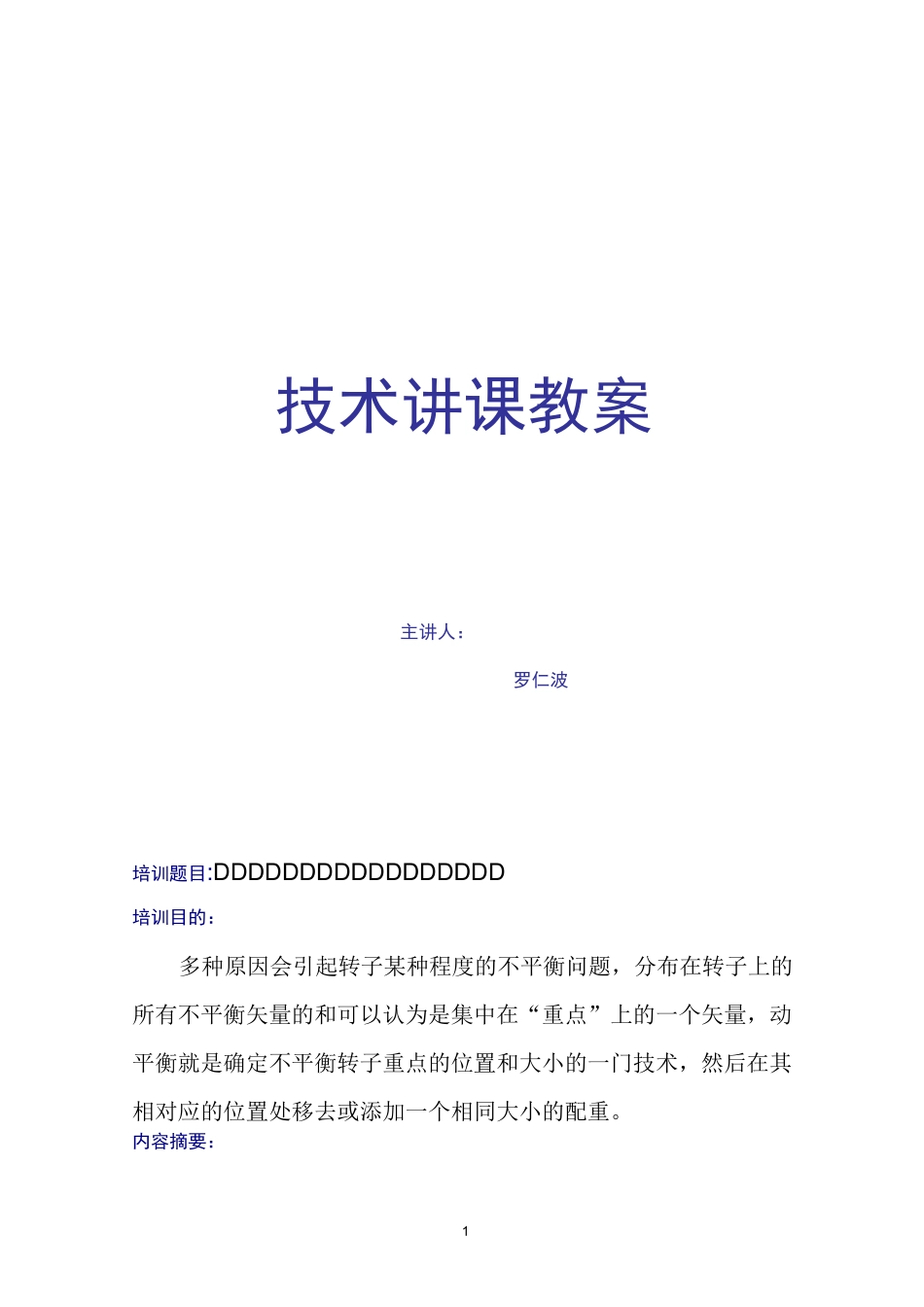

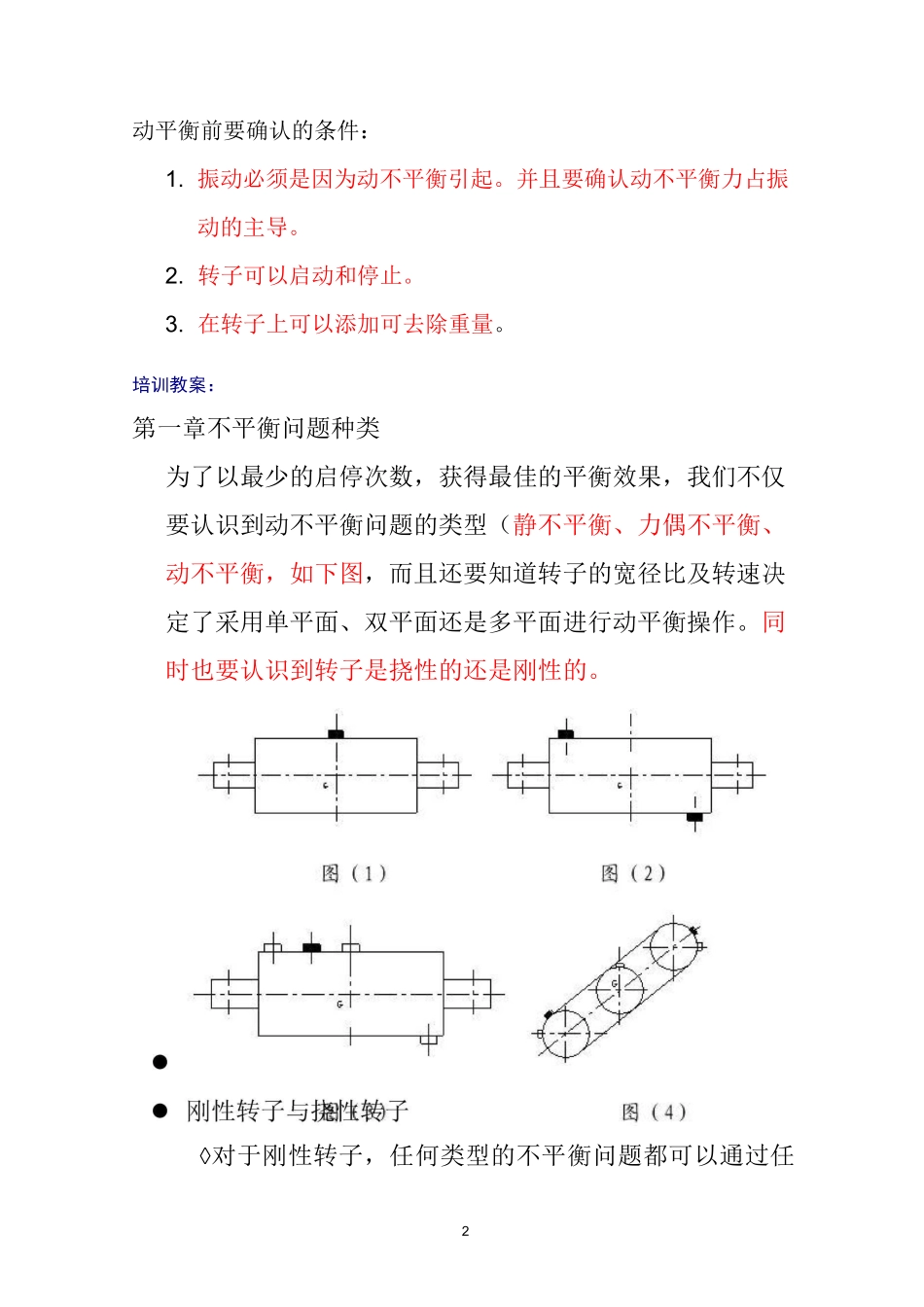

1技术讲课教案主讲人：罗仁波培训题目:DDDDDDDDDDDDDDDDD培训目的：多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。内容摘要：2动平衡前要确认的条件：1. 振动必须是因为动不平衡引起。并且要确认动不平衡力占振动的主导。2. 转子可以启动和停止。3. 在转子上可以添加可去除重量。培训教案：第一章不平衡问题种类为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、动不平衡，如下图，而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。同时也要认识到转子是挠性的还是刚性的。◊对于刚性转子，任何类型的不平衡问题都可以通过任3选的二个平面得以平衡。◊对于挠性转子，当在一个转速下平衡好后，在另一个转速下又会出现不平衡问题。当一个挠性转子首先在低于它的 70%第一监界转速下，在它的两端平面内加配重平衡好后，这两个加好的配重将补偿掉分布在整个转子上的不平衡质量，如果把这个转子的转速提高到它的第一临界转速的 70%以上，这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用，而产生变形，如图 10 所示。由于转子的弯曲或变形，转子的重心会偏离转动中心线，而产生新的不平衡问题，此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作，而以后当转子转速降下来后转子又会进入到不平衡状态。为了能在一定的转速范围内，确保转子都能处在平衡的工作状态下，唯一的解决办法是采用多平面平衡法。◊挠性转子平衡种类1. 如果转子只是在一个工作转速下运转，小量的变形不会产生过快的磨损或影响产品的质量，那么可以在任意二个平面内进行平衡，使轴承的振动降低到最小即可。42. 如果一个挠性转子，只是在一个工作转速下工作，但是将转子的变形量降低到最小是极其重要的，这时最好采用多平面动平衡修正。3. 如果一个转子必须在一个宽广的转速范围内都能平稳地工作，即该转子在低转速时是刚性的，在高转速时是挠性的，这时最好采用多平面动平衡修正。•临界转速当转子的转速达到自身产生弯曲共振时的转速，称为临界转速。转子经过临界转速时，转子产生的弯曲振型数，取决转子转速与转子自振频率相一致的数量。一般来说转子的转速低于它的...
