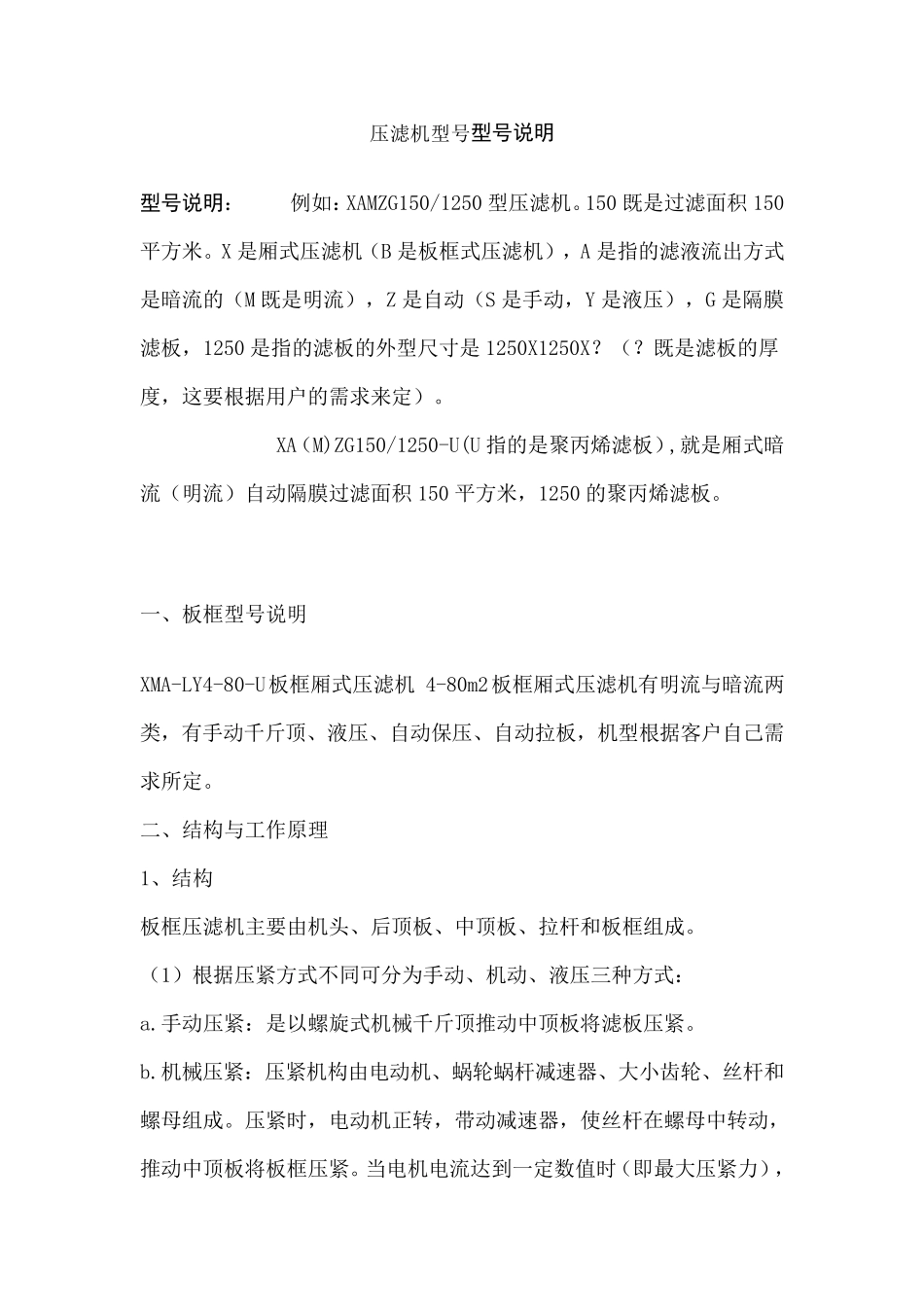

压滤机型号说明

压滤机型号型号说明 型号说明： 例如：XAMZG150/1250 型压滤机。150 既是过滤面积150平方米。X 是厢式压滤机（B 是板框式压滤机），A 是指的滤液流出方式是暗流的（M 既是明流），Z 是自动（S 是手动，Y 是液压），G 是隔膜滤板，1250 是指的滤板的外型尺寸是1250X1250X？（？既是滤板的厚度，这要根据用户的需求来定）。 XA（M)ZG150/1250-U(U 指的是聚丙烯滤板）,就是厢式暗流（明流）自动隔膜过滤面积150 平方米，1250 的聚丙烯滤板。 一、板框型号说明 XMA-LY4-80-U板框厢式压滤机 4-80m2板框厢式压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。 二、结构与工作原理 1、结构 板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。 （1）根据压紧方式不同可分为手动、机动、液压三种方式： a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。 b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。退回时，电机反转即可。 c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞杆与丝杆顶出，推动中顶板将板框压紧。当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。 （2）根据板框形式可分为板框式、厢式、囊式三种。 2、工作原理 待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。 板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。 板框根据滤饼是否需要漂 洗 又 可分为漂 洗 式和压干 式两种。我 们 的压滤机采 用 双 向同 步洗 涤 ，当需要洗 涤 时，关闭漂 洗 板的出水阀，同 时打 开...
