压片成型机课程设计

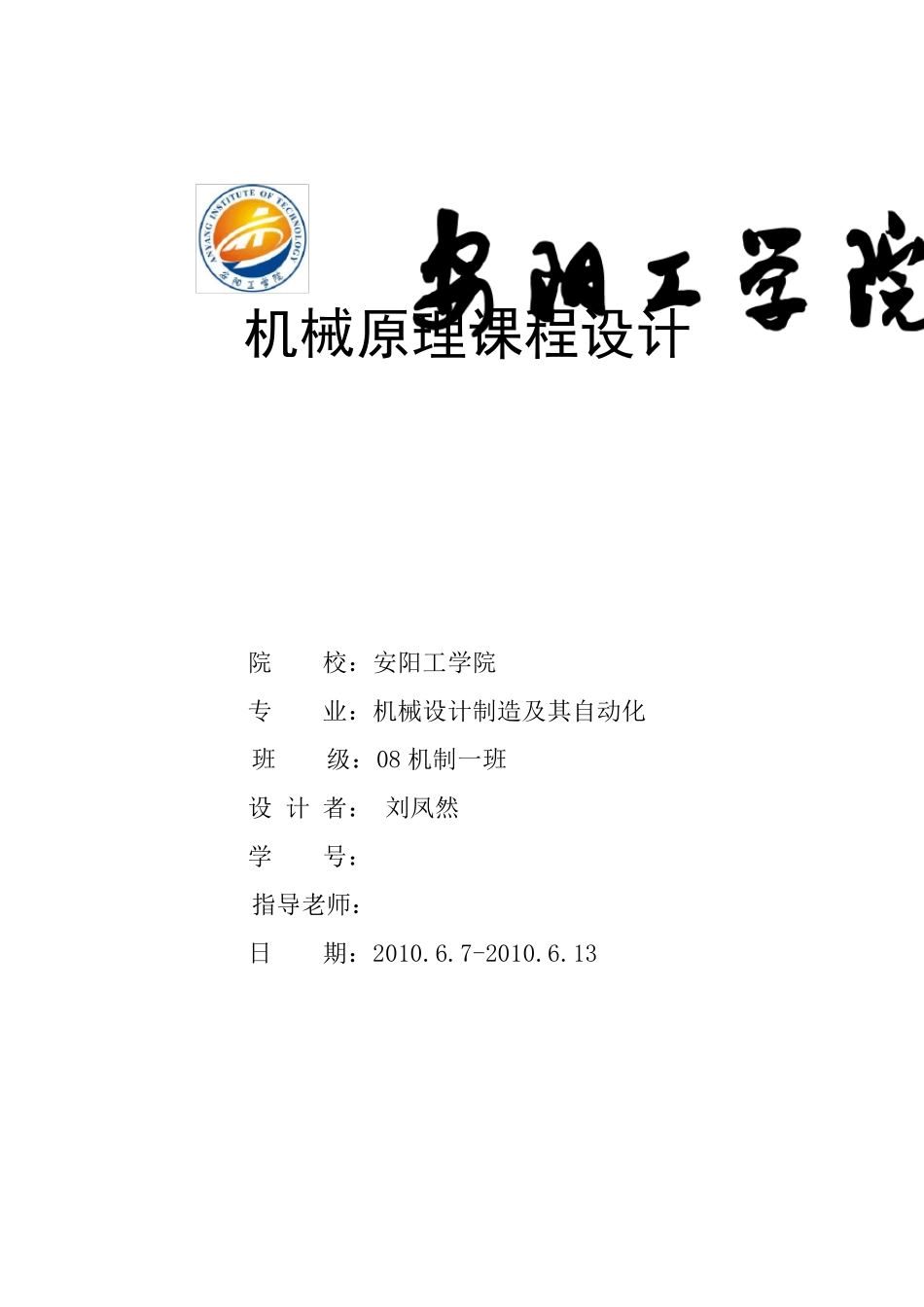

压片成型机课程设计_第1页
1/14

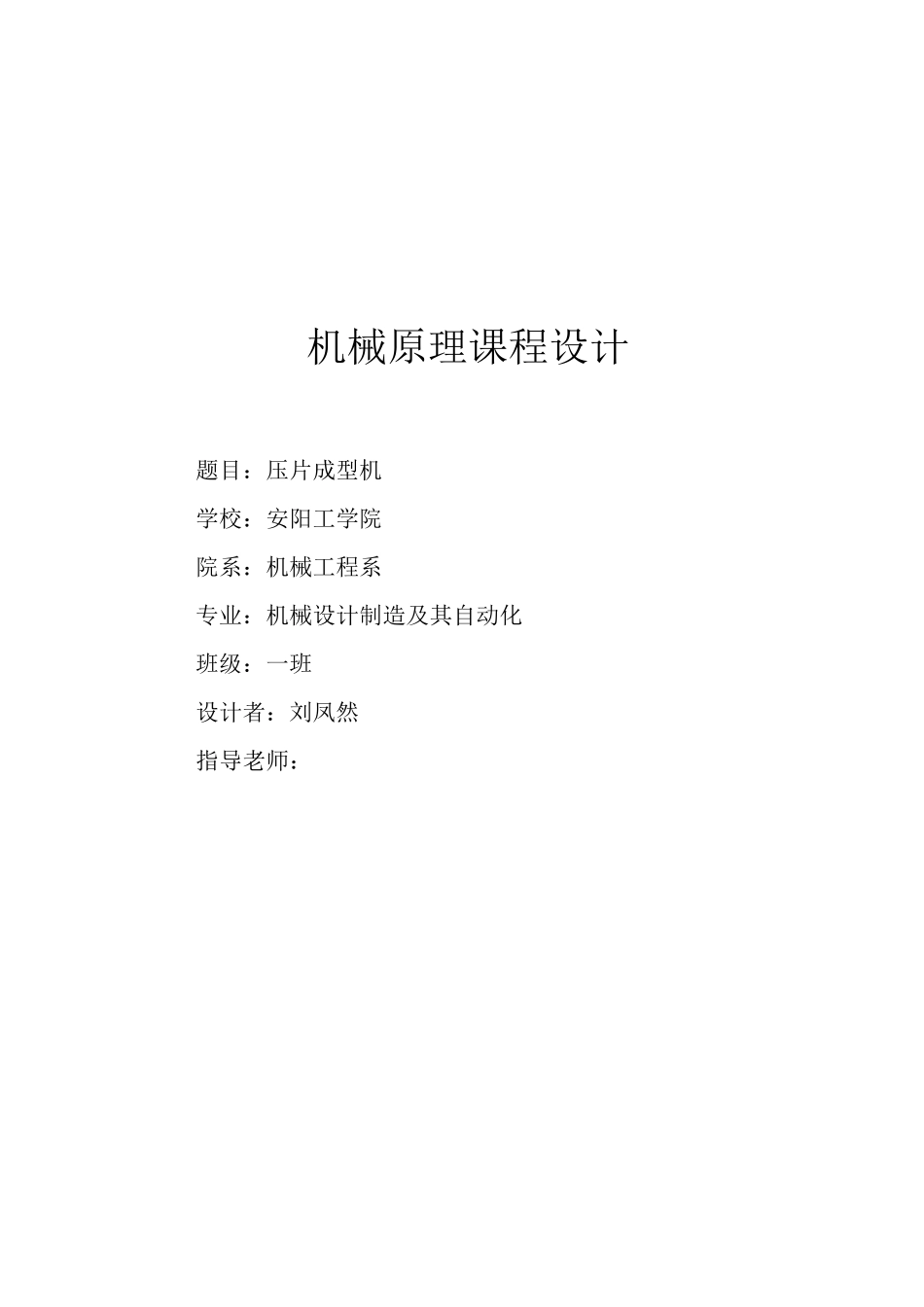

压片成型机课程设计_第2页
2/14

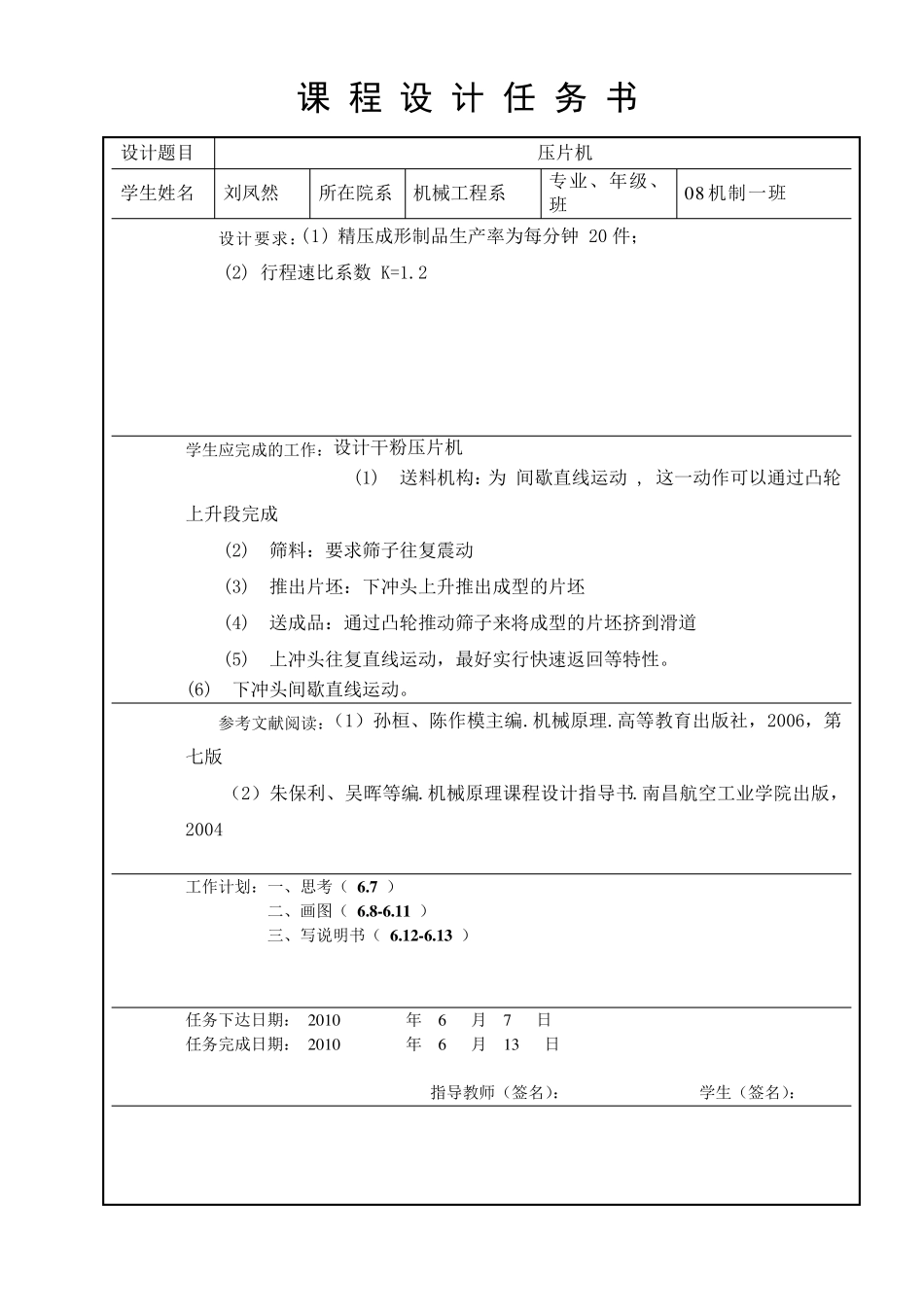

压片成型机课程设计_第3页
3/14
机械原理课程设计 院 校:安阳工学院 专 业:机械设计制造及其自动化 班 级:08 机制一班 设 计 者: 刘凤然 学 号:************ 指导老师:*** 日 期:2010.6.7-2010.6.13 机械原理课程设计 题目:压片成型机 学校:安阳工学院 院系:机械工程系 专业:机械设计制造及其自动化 班级:一班 设计者:刘凤然 指导老师:*** 课 程 设 计 任 务 书 设计题目 压片机 学生姓名 刘凤然 所在院系 机械工程系 专业、年级、班 0 8 机制一班 设计要求:(1) 精压成形制品生产率为每分钟 20 件; (2) 行程速比系数 K=1.2 学生应完成的工作:设计干粉压片机 (1) 送料机构:为 间歇直线运动 , 这一动作可以通过凸轮上升段完成 (2) 筛料:要求筛子往复震动 (3) 推出片坯:下冲头上升推出成型的片坯 (4) 送成品:通过凸轮推动筛子来将成型的片坯挤到滑道 (5) 上冲头往复直线运动,最好实行快速返回等特性。 (6) 下冲头间歇直线运动。 参考文献阅读:(1)孙桓、陈作模主编.机械原理.高等教育出版社,2006,第七版 (2)朱保利、吴晖等编.机械原理课程设计指导书.南昌航空工业学院出版,2004 工作计划:一、思考( 6 .7 ) 二、画图( 6 .8 -6 .1 1 ) 三、写说明书( 6 .1 2 -6 .1 3 ) 任务下达日期: 2 0 1 0 年 6 月 7 日 任务完成日期: 2 0 1 0 年 6 月 1 3 日 指导教师(签名): 学生(签名): 第 4 页 共 1 4 页 目 录 一. 设计题目 ……………………………………………………………… 5 1 .工作原理以及工艺过程 …………………………………………… 5 2 .原始数据以及设计要求 …………………………………………… 5 二. 设计题目的分析 ……………………………………………………… 6 1 . 总功能分析 ………………………………………………………… 6 2 . 总功能分解 ………………………………………………………… 6 3 . 功能元求解 ………………………………………………………… 6 4 . 运动方案确定 ……………………………………………………… 7 5 . 方案的评价 ………………………………………………………… 8 6 . 运动循环图 ………………………………………………………… 1 0 7 . 尺度计算 …………………………………………………………… 1 1 8 .下冲头对...
