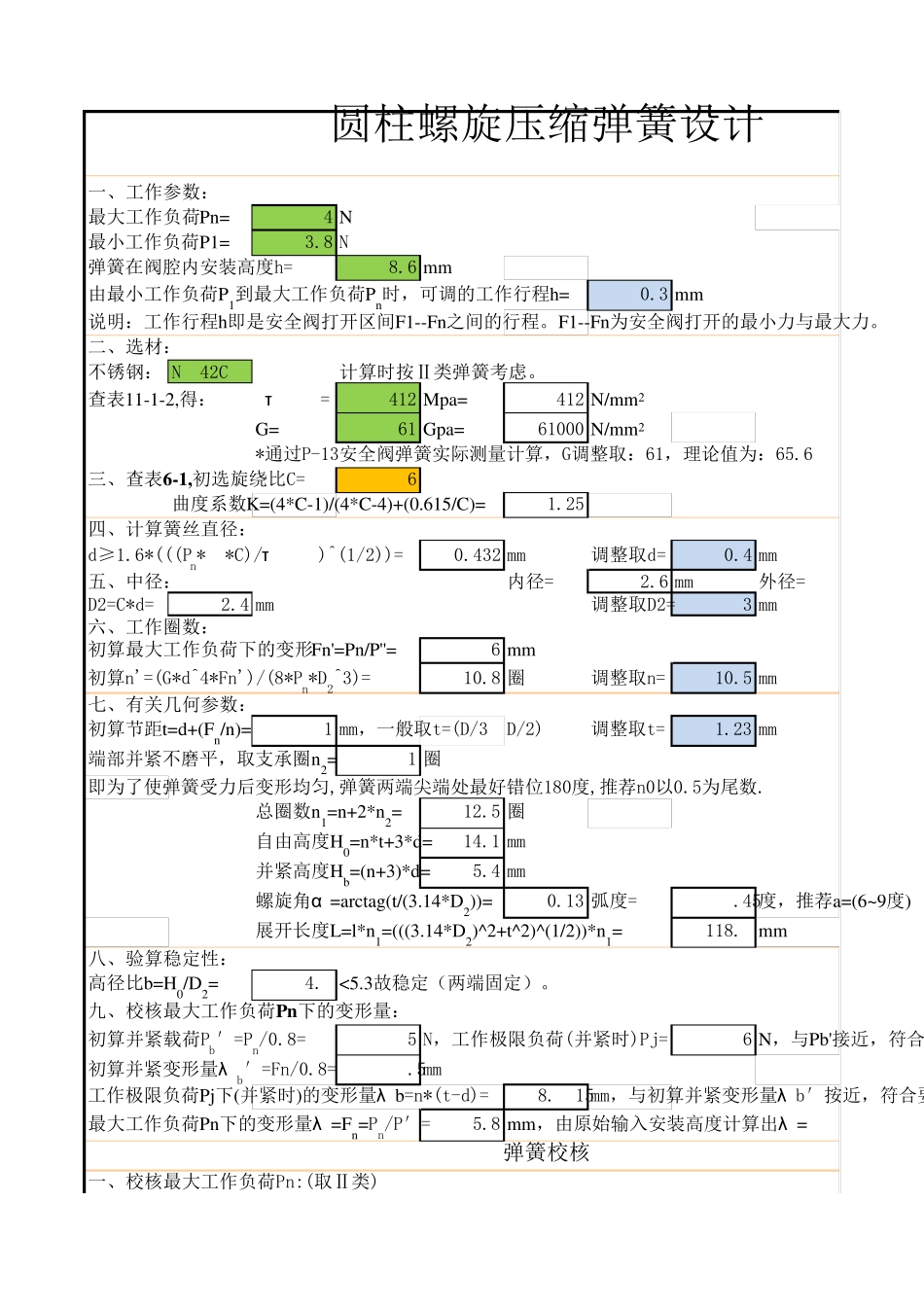

一 、 工 作 参 数 ：最 大 工 作 负 荷 Pn=4 N最 小 工 作 负 荷 P1=3.8 N弹 簧 在 阀 腔 内 安 装 高 度 h=8.6 mm由 最 小 工 作 负 荷 P1到 最 大 工 作 负 荷 Pn时 ， 可 调 的 工 作 行 程 h=0.3 mm说 明 ： 工 作 行 程 h即 是 安 全 阀 打 开 区 间 F1--Fn之 间 的 行 程 。 F1--Fn为 安 全 阀 打 开 的 最 小 力 与 最 大 力 。二 、 选 材 ：不 锈 钢 ：Ni42CrTi计 算 时 按 Ⅱ 类 弹 簧 考 虑 。查 表 11-1-2,得 ：[τ p]=412 Mpa=412 N/mm2G=61 Gpa=61000 N/mm2*通 过 P-13安 全 阀 弹 簧 实 际 测 量 计 算 ， G调 整 取 ： 61， 理 论 值 为 ： 65.6三 、 查 表 6-1,初 选 旋 绕 比 C=6曲 度 系 数 K=(4*C-1)/(4*C-4)+(0.615/C)=1.25四 、 计 算 簧 丝 直 径 ：d≥ 1.6*(((Pn*K*C)/[τ p])^(1/2))=0.432 mm调 整 取 d=0.4 mm五 、 中 径 ：内 径 =2.6 mm外 径 =D2=C*d=2.4 mm调 整 取 D2=3 mm六 、 工 作 圈 数 ：初 算 最 大 工 作 负 荷 下 的 变 形 Fn'=Pn/P''=6 mm初 算 n'=(G*d^4*Fn')/(8*Pn*D2^3)=10.8 圈调 整 取 n=10.5 mm七 、 有 关 几 何 参 数 ：初 算 节 距 t=d+(Fn/n)=1 mm， 一 般 取 t=(D/3~D/2)调 整 取 t=1.23 mm端 部 并 紧 不 磨 平 ， 取 支 承 圈 n2=1 圈即 为 了 使 弹 簧 受 力 后 变 形 均 匀 ,弹 簧 两 端 尖 端 处 最 好 错 位 180度 ,推 荐 n0以 0.5为 尾 数 .总 圈 数 n1=n+2*n2=12.5 圈自 由 高 度 H0=n*t+3*d=14.1 mm并 紧 高 度 Hb=(n+3)*d=5.4 mm螺 旋 角 α =arctag(t/(3.14*D2))=0.13 弧度 =7.45度 ， 推 荐 a=(6~ 9度 )展开 长度 L=l*n1=(((3.14*D2)^2+t^2)^(1/2))*n1=118.7mm八、 验算 稳定性：高 径 比 b=H0/D2=4.7<5.3故稳定（两 端 固定）。九、 校核最 大 工 作 负 荷 Pn下 的 变 形 量 ：初 算 并 紧 载荷 Pb′=Pn/0.8=5 N， 工 作 极限负 荷 (并 紧 时 )Pj=6 N， 与 Pb'接近， 符合初 算 并 紧 变 形 量 λ b′=Fn/0.8=7.5mm工 作 极限负 荷 Pj下 (并 紧 时 )的 变 形 量 λ b=n*(t-d)=8.715mm， 与 ...
