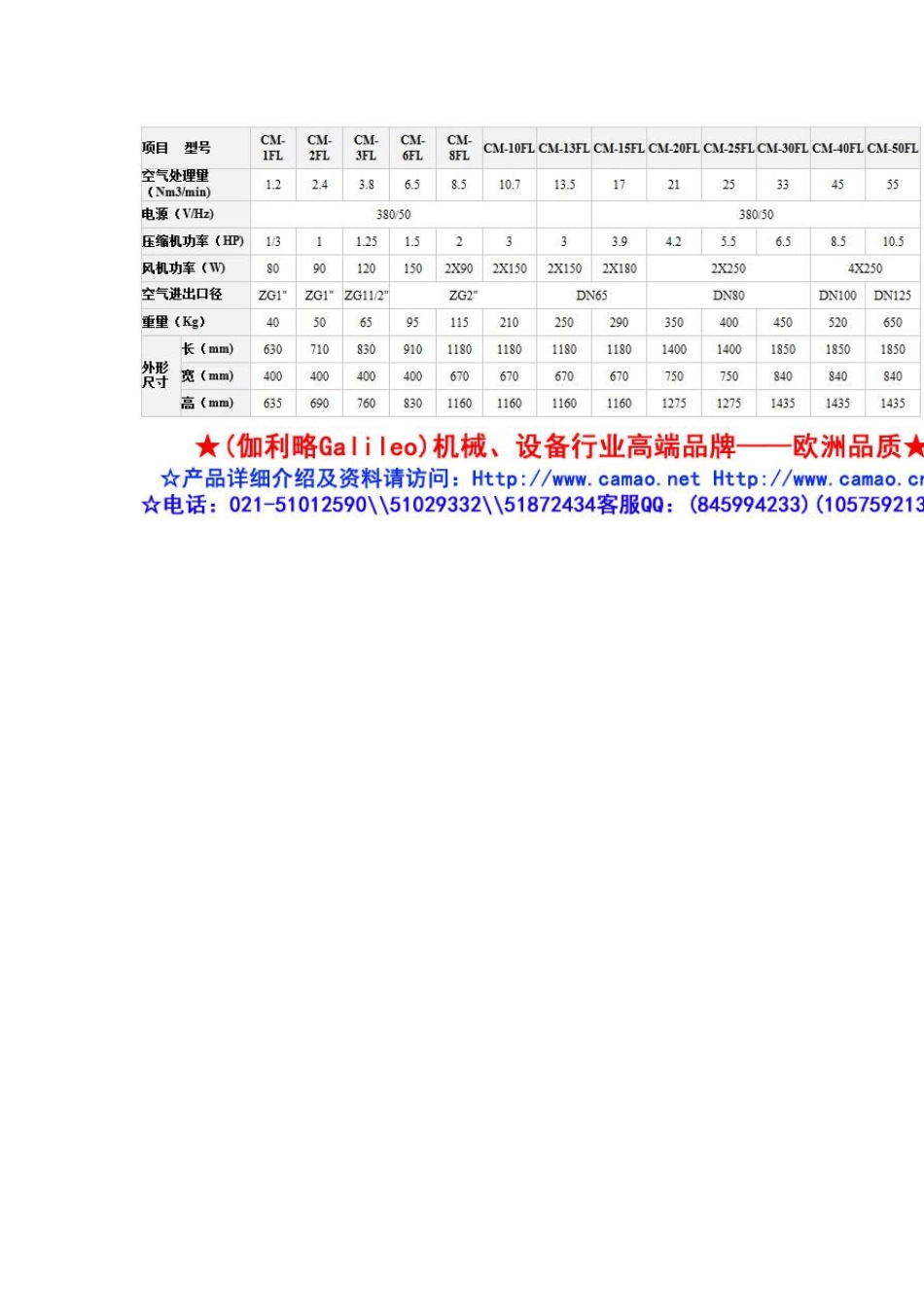

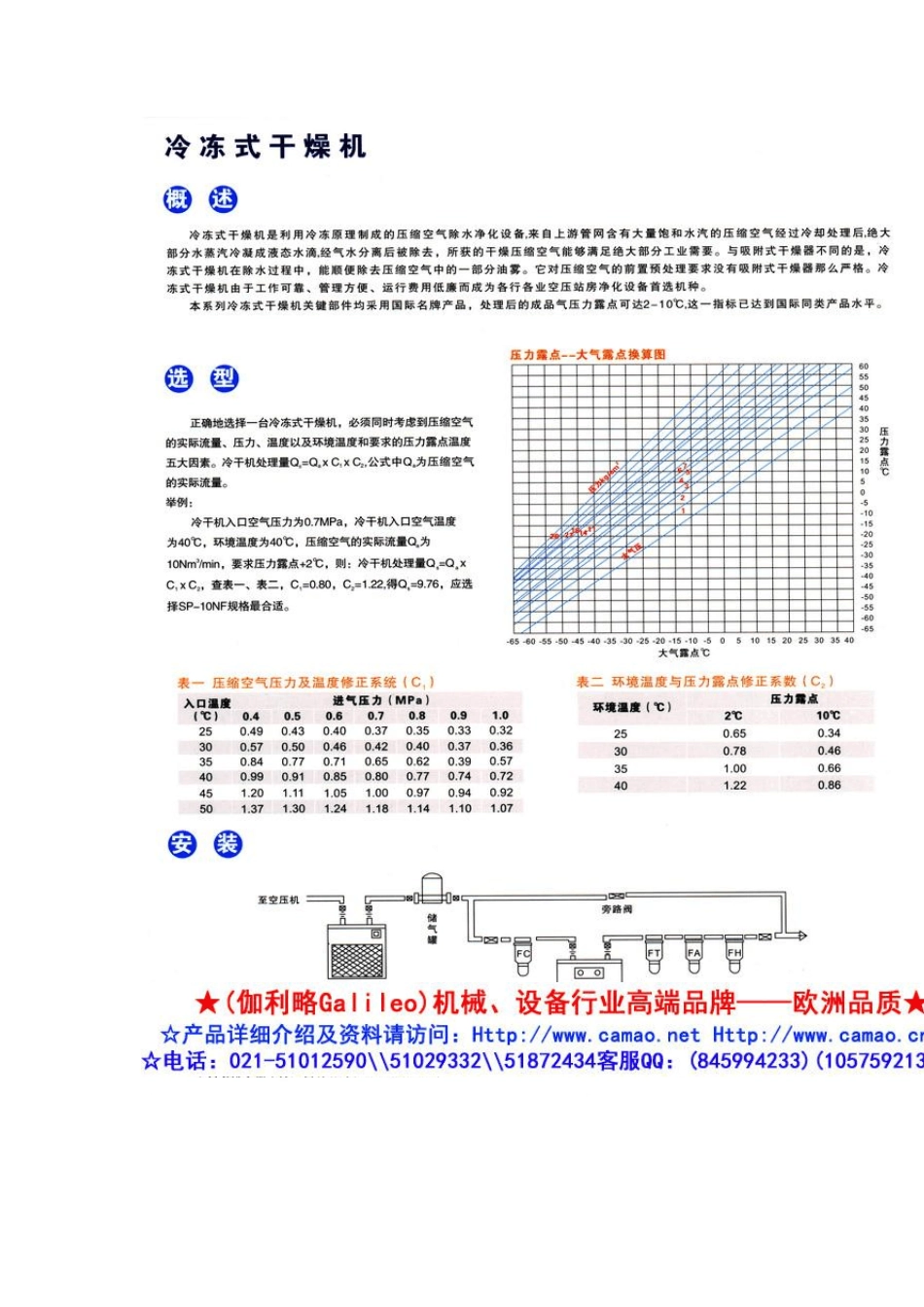

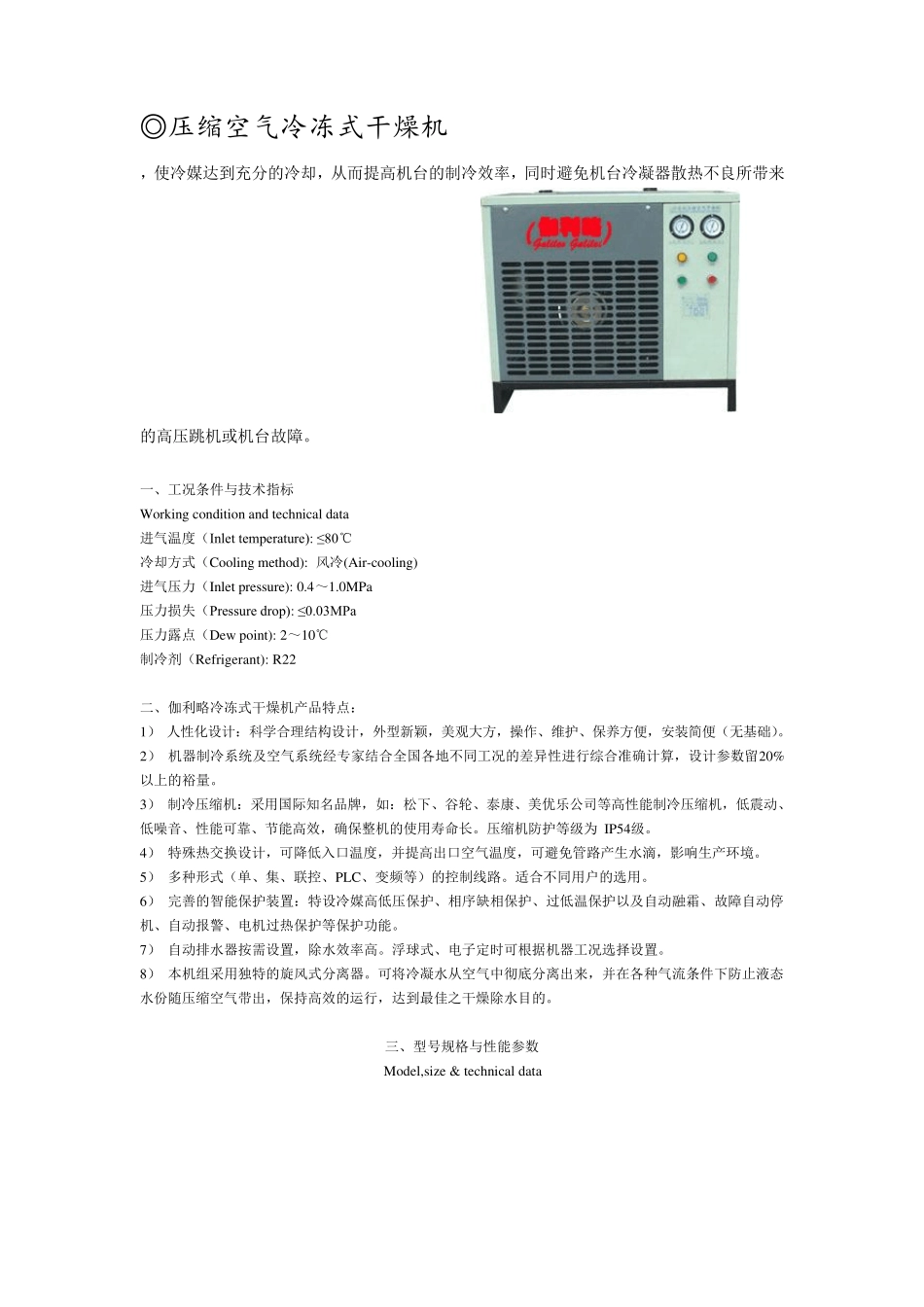

◎压缩空气冷冻式干燥机 ,使冷媒达到充分的冷却,从而提高机台的制冷效率,同时避免机台冷凝器散热不良所带来的高压跳机或机台故障。 一、工况条件与技术指标 Working condition and technical data 进气温度(Inlet temperature): ≤80℃ 冷却方式(Cooling method): 风冷(Air-cooling) 进气压力(Inlet pressure): 0.4~1.0MPa 压力损失(Pressure drop): ≤0.03MPa 压力露点(Dew point): 2~10℃ 制冷剂(Refrigerant): R22 二、伽利略冷冻式干燥机产品特点: 1) 人性化设计:科学合理结构设计,外型新颖,美观大方,操作、维护、保养方便,安装简便(无基础)。 2) 机器制冷系统及空气系统经专家结合全国各地不同工况的差异性进行综合准确计算,设计参数留20%以上的裕量。 3) 制冷压缩机:采用国际知名品牌,如:松下、谷轮、泰康、美优乐公司等高性能制冷压缩机,低震动、低噪音、性能可靠、节能高效,确保整机的使用寿命长。压缩机防护等级为 IP54级。 4) 特殊热交换设计,可降低入口温度,并提高出口空气温度,可避免管路产生水滴,影响生产环境。 5) 多种形式(单、集、联控、PLC、变频等)的控制线路。适合不同用户的选用。 6) 完善的智能保护装置:特设冷媒高低压保护、相序缺相保护、过低温保护以及自动融霜、故障自动停机、自动报警、电机过热保护等保护功能。 7) 自动排水器按需设置,除水效率高。浮球式、电子定时可根据机器工况选择设置。 8) 本机组采用独特的旋风式分离器。可将冷凝水从空气中彻底分离出来,并在各种气流条件下防止液态水份随压缩空气带出,保持高效的运行,达到最佳之干燥除水目的。 三、型号规格与性能参数 Model,size & technical data 冷冻式干燥机工作原理、操作事项及维护保养 1 、冷冻式干燥机系统流程图 2、工作原理 ※潮湿高温的压缩空气流入前置冷却器(高温型专用)散热后流入热交换器与从蒸发器排出来的冷空气进行热交换,使进入蒸发器的压缩空气的温度降低。 换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换,压缩空气中的热量被制冷剂带走,压缩空气迅速冷却,潮湿空气中的水份达到饱和温度迅速冷凝,冷凝后的水分经凝聚后形成水滴,经过独特气水分离器高速旋转,水分因离心力的作用与空气分离,分离后水从自动排水阀处排出。经降温后的空气压力露点最低可达2℃。 ① 压缩机 ⑨ 压力表 ⑩ 气枪 ⑧ 前置冷却...
