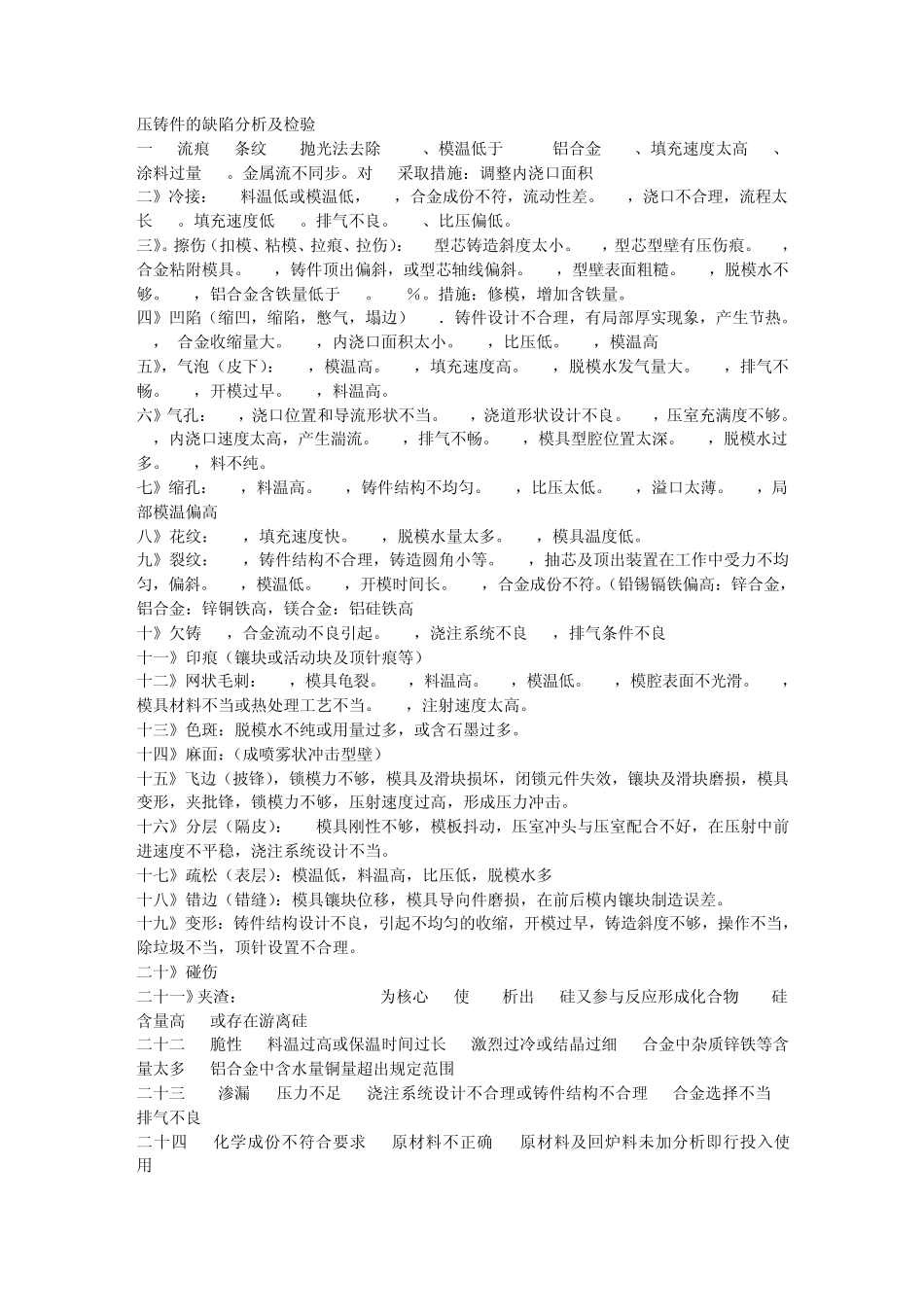

压铸件的缺陷分析及检验

压铸件的缺陷分析及检验 一 > 流痕 ( 条纹 )( 抛光法去除 )A. 、模温低于 180( 铝合金 )b 、填充速度太高 c 、涂料过量 D 。金属流不同步。对 a 采取措施：调整内浇口面积 二》冷接： A 料温低或模温低， B ，合金成份不符，流动性差。 C ，浇口不合理，流程太长 D 。填充速度低 E 。排气不良。 F 、比压偏低。 三》。擦伤（扣模、粘模、拉痕、拉伤）： A 型芯铸造斜度太小。 B ，型芯型壁有压伤痕。 C ，合金粘附模具。 D ，铸件顶出偏斜，或型芯轴线偏斜。 E ，型壁表面粗糙。 F ，脱模水不够。 G ，铝合金含铁量低于 0 。 6 ％。措施：修模，增加含铁量。 四》凹陷（缩凹，缩陷，憋气，塌边） A ．铸件设计不合理，有局部厚实现象，产生节热。 B ， 合金收缩量大。 C ，内浇口面积太小。 D ，比压低。 E ，模温高 五》，气泡（皮下）： A ，模温高。 B ，填充速度高。 C ，脱模水发气量大。 D ，排气不畅。 E ，开模过早。 F ，料温高。 六》气孔： A ，浇口位置和导流形状不当。 B ，浇道形状设计不良。 C ，压室充满度不够。 D ，内浇口速度太高，产生湍流。 E ，排气不畅。 F ，模具型腔位置太深。 G ，脱模水过多。 H ，料不纯。 七》缩孔： A ，料温高。 B ，铸件结构不均匀。 C ，比压太低。 D ，溢口太薄。 E ，局部模温偏高 八》花纹： A ，填充速度快。 B ，脱模水量太多。 C ，模具温度低。 九》裂纹： A ，铸件结构不合理，铸造圆角小等。 B ，抽芯及顶出装置在工作中受力不均匀，偏斜。 C ，模温低。 D ，开模时间长。 E ，合金成份不符。（铅锡镉铁偏高：锌合金，铝合金：锌铜铁高，镁合金：铝硅铁高 十》欠铸 A ，合金流动不良引起。 B ，浇注系统不良 C ，排气条件不良 十一》印痕（镶块或活动块及顶针痕等） 十二》网状毛刺： A ，模具龟裂。 B ，料温高。 C ，模温低。 D ，模腔表面不光滑。 E ，模具材料不当或热处理工艺不当。 F ，注射速度太高。 十三》色斑：脱模水不纯或用量过多，或含石墨过多。 十四》麻面：（成喷雾状冲击型壁） 十五》飞边（披锋），锁模力不够，模具及滑块损坏，闭锁元件失效，镶块及滑块磨损，模具变形，夹批锋，锁模力不够，压射速度过高，形成压力冲击。 十六》分层（隔皮）： A 模具刚性不够，模板抖动，压室冲头与压室配合不好，在压...
