去耦和旁路电容

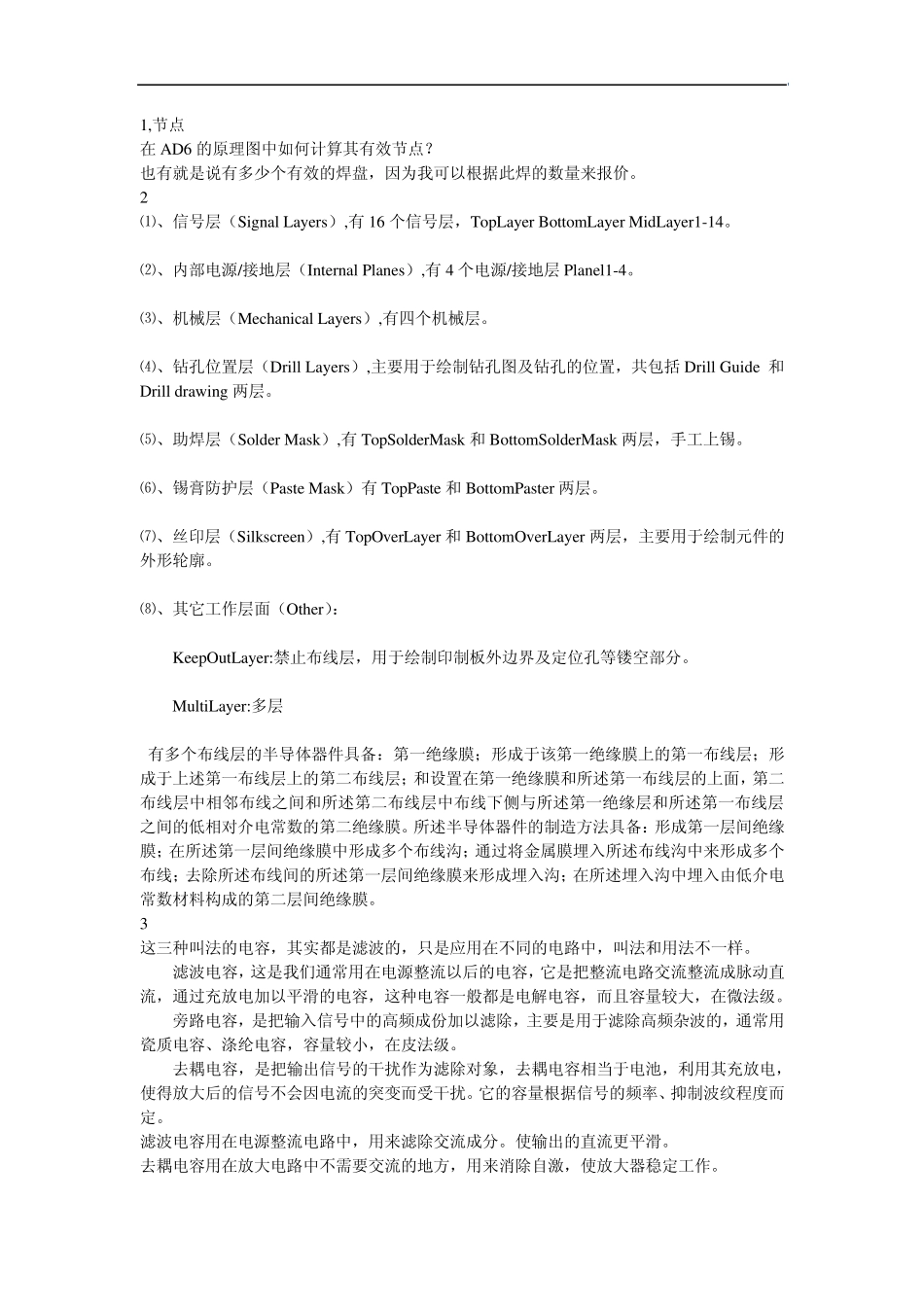

1,节点 在AD6 的原理图中如何计算其有效节点？ 也有就是说有多少个有效的焊盘，因为我可以根据此焊的数量来报价。 2 ⑴、信号层（Signal Layers）,有16 个信号层，TopLayer BottomLayer MidLayer1-14。 ⑵、内部电源/接地层（Internal Planes）,有4 个电源/接地层 Planel1-4。 ⑶、机械层（Mechanical Layers）,有四个机械层。 ⑷、钻孔位置层（Drill Layers）,主要用于绘制钻孔图及钻孔的位置，共包括 Drill Guide 和Drill drawing 两层。 ⑸、助焊层（Solder Mask）,有TopSolderMask 和 BottomSolderMask 两层，手工上锡。 ⑹、锡膏防护层（Paste Mask）有TopPaste 和 BottomPaster 两层。 ⑺、丝印层（Silkscreen）,有TopOverLayer 和 BottomOverLayer 两层，主要用于绘制元件的外形轮廓。 ⑻、其它工作层面（Other）： KeepOutLayer:禁止布线层，用于绘制印制板外边界及定位孔等镂空部分。 MultiLayer:多层 有多个布线层的半导体器件具备：第一绝缘膜；形成于该第一绝缘膜上的第一布线层；形成于上述第一布线层上的第二布线层；和设置在第一绝缘膜和所述第一布线层的上面，第二布线层中相邻布线之间和所述第二布线层中布线下侧与所述第一绝缘层和所述第一布线层之间的低相对介电常数的第二绝缘膜。所述半导体器件的制造方法具备：形成第一层间绝缘膜；在所述第一层间绝缘膜中形成多个布线沟；通过将金属膜埋入所述布线沟中来形成多个布线；去除所述布线间的所述第一层间绝缘膜来形成埋入沟；在所述埋入沟中埋入由低介电常数材料构成的第二层间绝缘膜。 3 这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。 滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。 旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。 去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定。 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。 旁路电容用在有电阻连接时，接在电阻...
