双向可控硅的工作原理

双向可控硅的工作原理_第1页
1/6
双向可控硅的工作原理_第2页
2/6

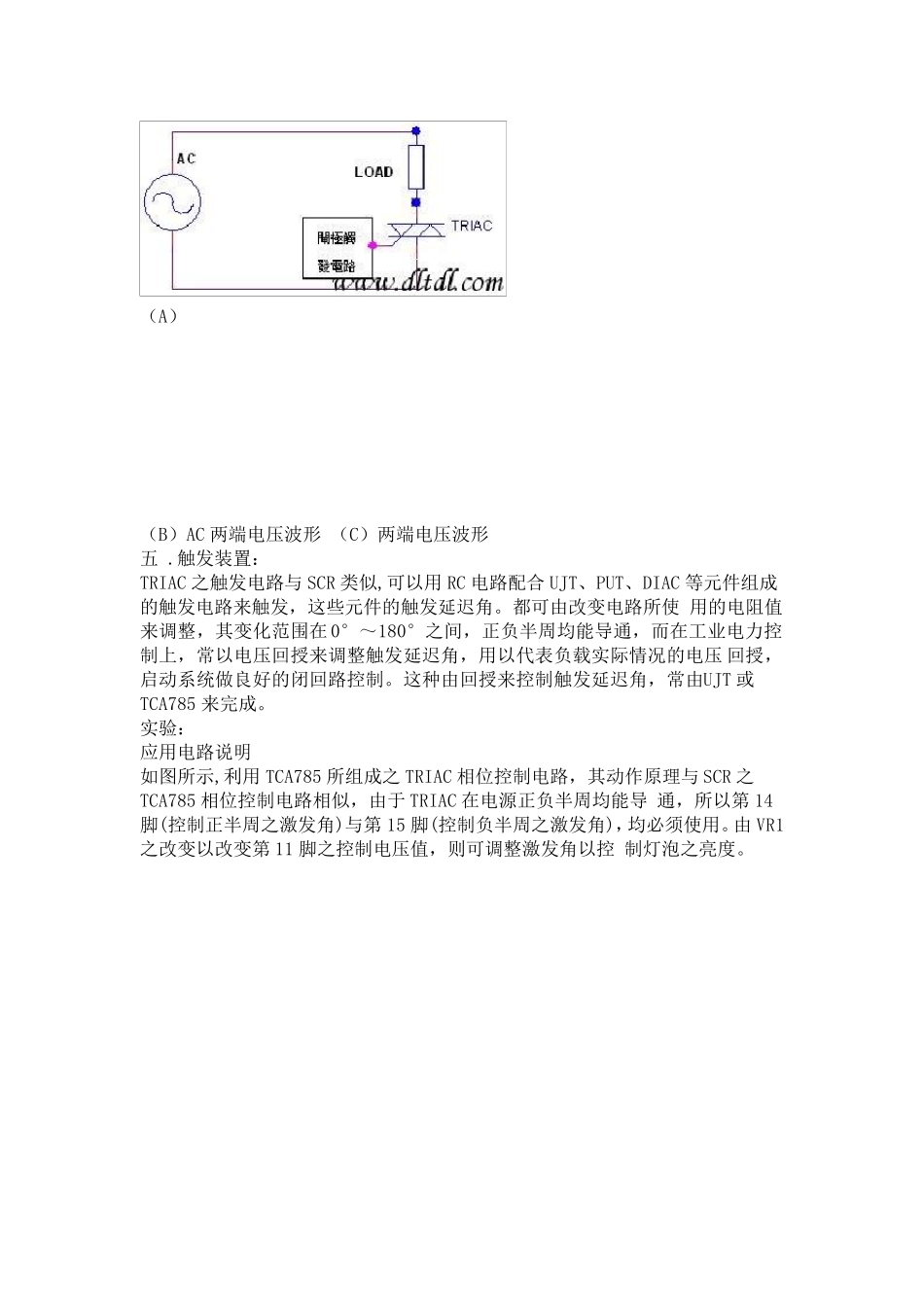

双向可控硅的工作原理_第3页
3/6

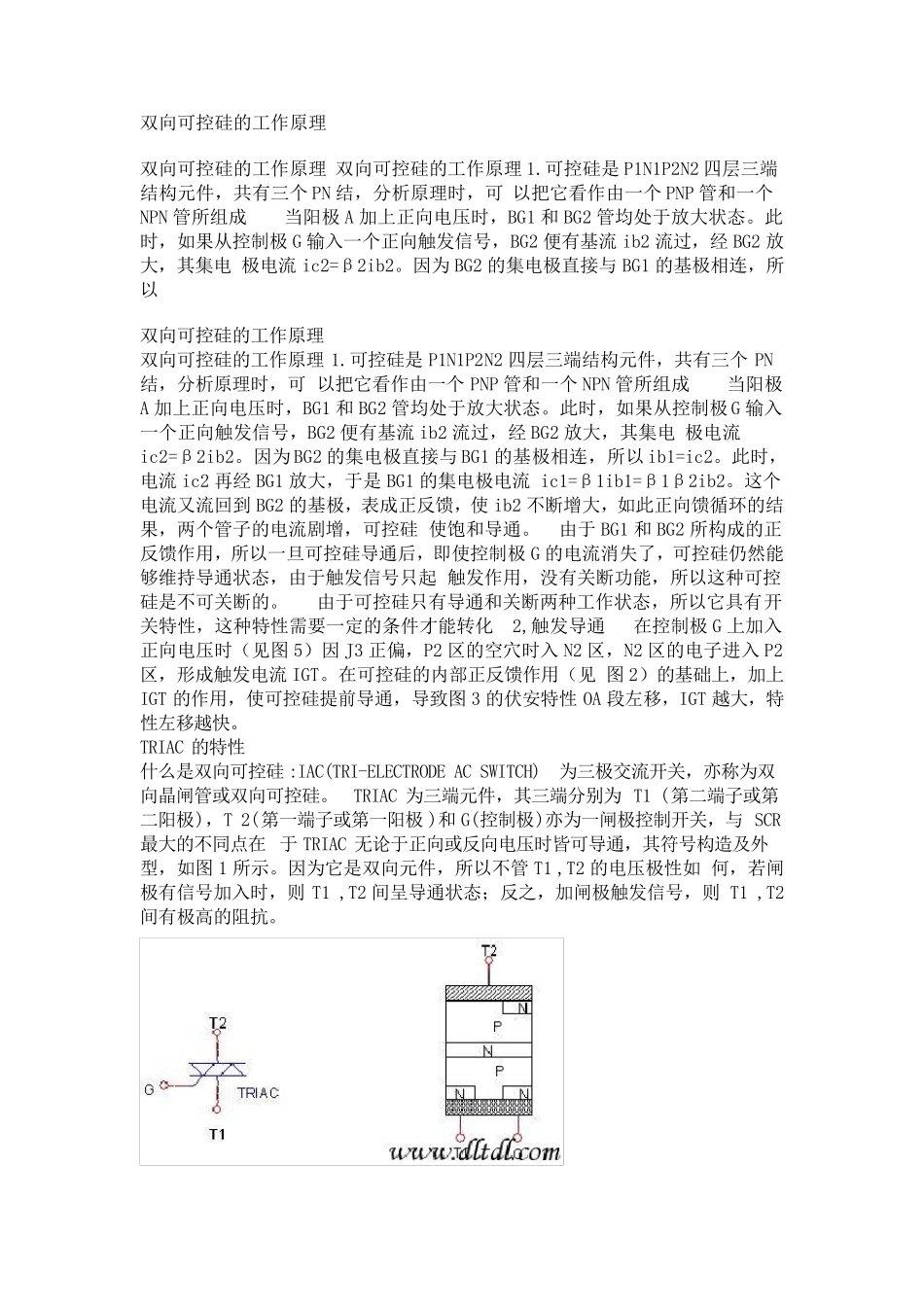

双向可控硅的工作原理 双向可控硅的工作原理 双向可控硅的工作原理1.可控硅是P1N1P2N2 四层三端结构元件,共有三个PN 结,分析原理时,可 以把它看作由一个PNP 管和一个NPN 管所组成 当阳极A 加上正向电压时,BG1 和BG2 管均处于放大状态。此时,如果从控制极G 输入一个正向触发信号,BG2 便有基流ib2 流过,经BG2 放大,其集电 极电流ic2=β2ib2。因为 BG2 的集电极直接与 BG1 的基极相连,所以 双向可控硅的工作原理 双向可控硅的工作原理1.可控硅是P1N1P2N2 四层三端结构元件,共有三个PN结,分析原理时,可 以把它看作由一个PNP 管和一个NPN 管所组成 当阳极A 加上正向电压时,BG1 和BG2 管均处于放大状态。此时,如果从控制极G 输入一个正向触发信号,BG2 便有基流ib2 流过,经BG2 放大,其集电 极电流ic2=β2ib2。因为 BG2 的集电极直接与 BG1 的基极相连,所以ib1=ic2。此时,电流ic2 再经BG1 放大,于是BG1 的集电极电流 ic1=β1ib1=β1β2ib2。这个电流又流回到 BG2 的基极,表成正反馈,使 ib2 不断增大,如此正向馈循环的结果,两个管子的电流剧增,可控硅 使饱和导通。 由于BG1 和BG2 所构成的正反馈作用,所以一旦可控硅导通后,即使控制极G 的电流消失了,可控硅仍然能够维持导通状态,由于触发信号只起 触发作用,没有关断功能,所以这种可控硅是不可关断的。 由于可控硅只有导通和关断两种工作状态,所以它具有开关特性,这种特性需要一定的条件才能转化 2,触发导通 在控制极G 上加入正向电压时(见图5)因 J3 正偏,P2 区的空穴时入N2 区,N2 区的电子进入P2区,形成触发电流IGT。在可控硅的内部正反馈作用(见 图2)的基础上,加上IGT 的作用,使可控硅提前导通,导致图3 的伏安特性 OA 段左移,IGT 越大,特性左移越快。 TRIAC 的特性 什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关,亦称为双向晶闸管或 双向可控硅。 TRIAC 为三端元件,其三端分别 为 T1 (第 二 端子或 第二 阳极),T 2(第 一端子或 第 一阳极)和G(控制极)亦为一闸极控制开关,与 SCR最 大的不同 点 在 于TRIAC 无 论 于正向或 反向电压时皆 可导通,其符 号构造 及 外型 ,如图1 所示 。因为它是双向元件,所以不管T1 ,T2 的电压极性如 何 ,若 闸极有信号加入时,则T1 ,T2 间 呈 导通状态; 反之 ,加闸极触发信号,则...
