双向可控硅选型表

双向可控硅选型表_第1页
1/16

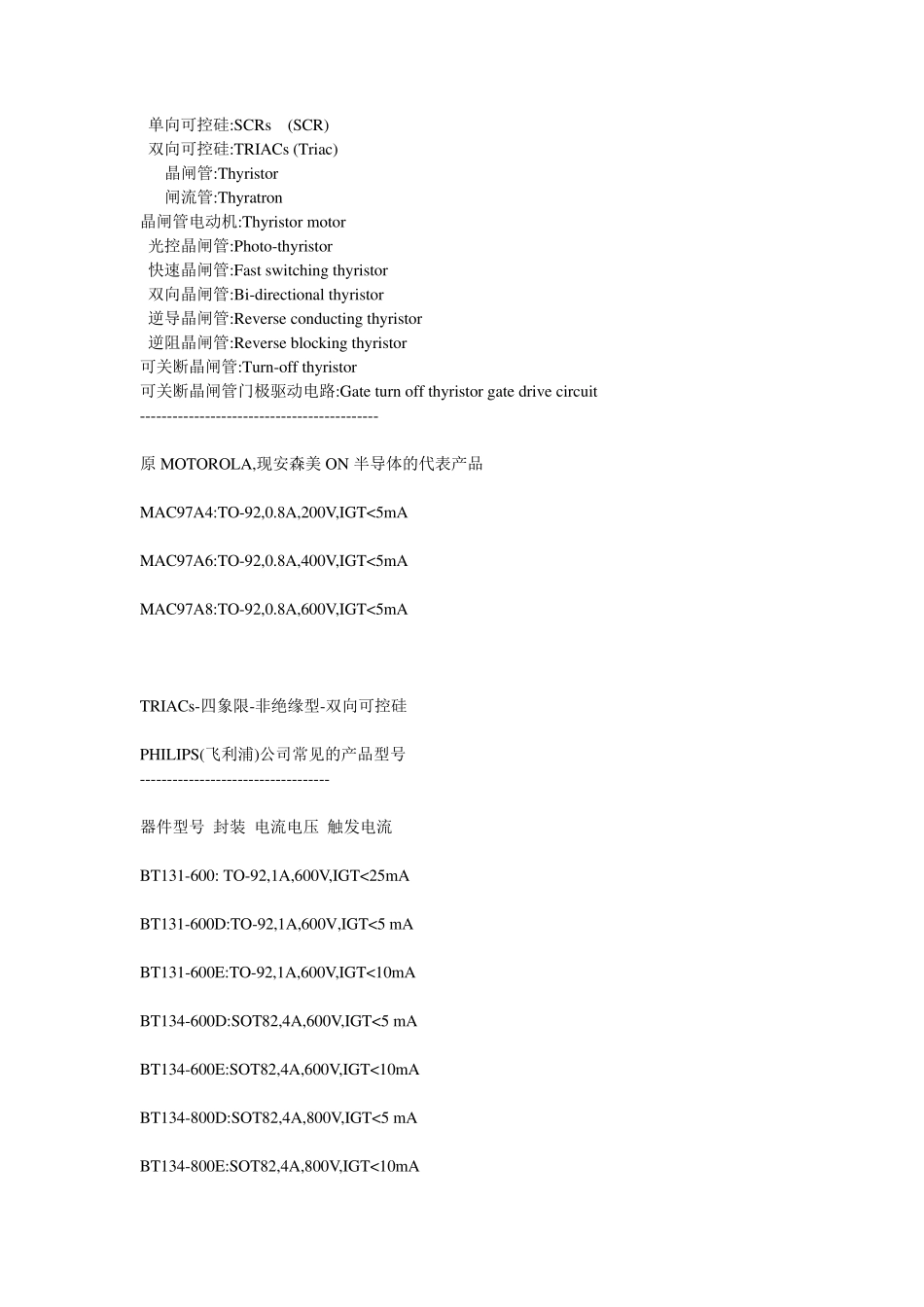

双向可控硅选型表_第2页
2/16

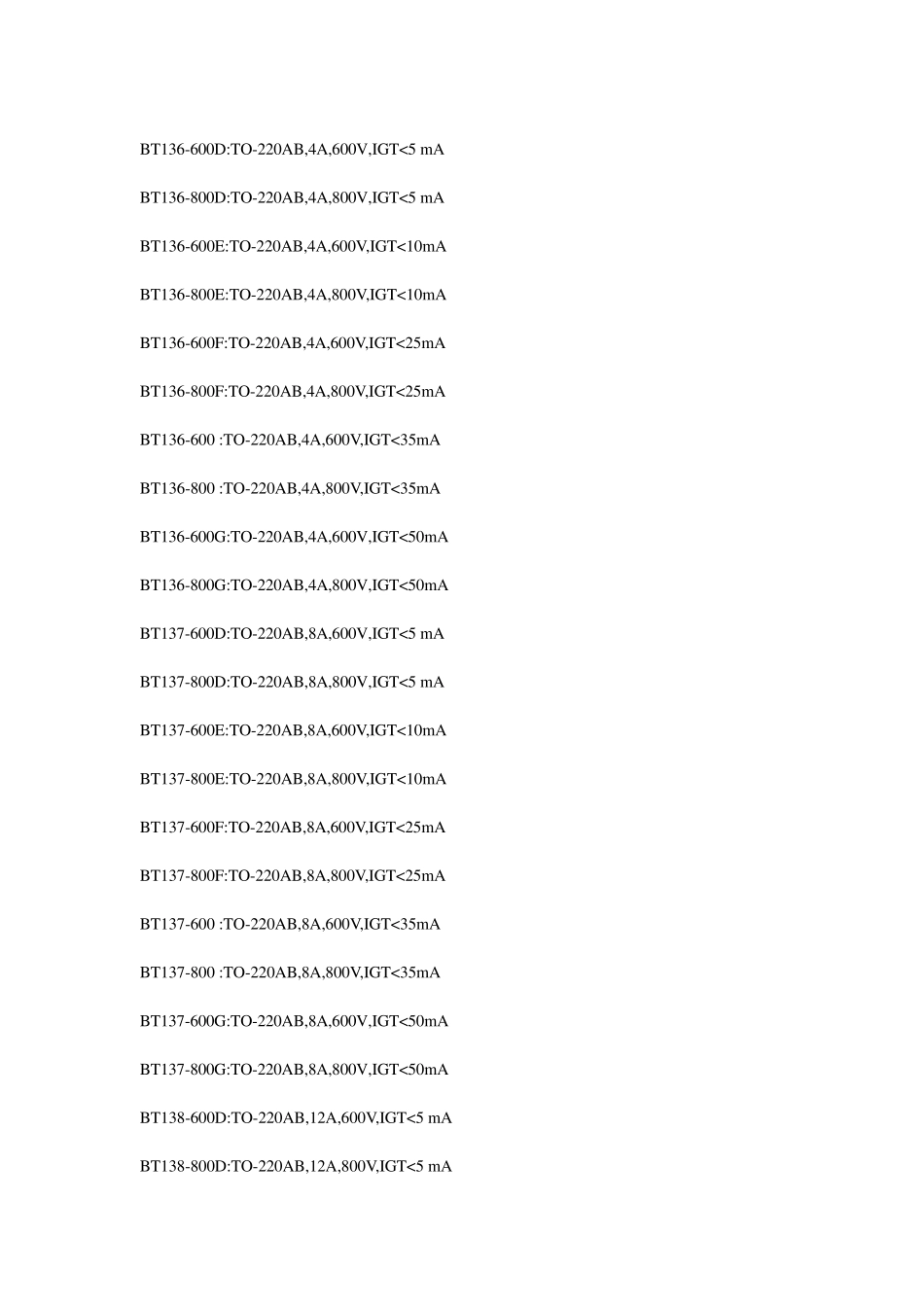

双向可控硅选型表_第3页
3/16
双向可控硅为什么称为“TRIAC”? 三端:TRIode(取前三个字母) 交流半导体开关:AC-semiconductor sw itch(取前两个字母) 以上两组名词组合成“TRIAC”,或“TRIACs”中文译意“三端双向可控硅开关”。 由此可见“TRIAC”是双向可控硅的统称。 另: 双 向:Bi-directional(取第一个字母) 控 制:Controlled (取第一个字母) 整流器:Rectifier (取第一个字母) 再由这三组英文名词的首个字母组合而成:“BCR”,中文译意:双向可控硅。 以“BCR”来命名双向可控硅的典型厂家如日本三菱,如:BCR1AM-12、BCR8KM、BCR08AM等等。 -------------- 双 向:Bi-directional (取第一个字母) 三 端:Triode (取第一个字母) 由以上两组单词组合成“BT”,也是对双向可控硅产品的型号命名,典型的生产商如:意法ST 公司、荷兰飞利浦-Philips 公司,均以此来命名双向可控硅. 代 表 型 号 如 :PHILIPS 的 BT131-600D 、 BT134-600E 、 BT136-600E 、 BT138-600E 、BT139-600E、、等。这些都是四象限/非绝缘型/双向可控硅;Philips 公司的产品型号前缀为“BTA”字头的,通常是指 三象限的双向可控硅。三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。 ------------------- 而意法 ST 公司,则以“BT”字母为前缀来命名元件的型号,并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。组成:“BTA”、“BTB”系列的双向可控硅型号,如: 四象限、绝缘型、双向可控硅:BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等; 四象限、非绝缘、双向可控硅:BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等; ST 公司所有产品型号的后缀字母(型号最后一个字母)带“W”的,均为“三象限双向可控硅”。如“BW”、“CW”、“SW”、“TW”; 代表型号如:BTB12-600BW、BTA26-700CW、BTA08-600SW、、、、等等。 至于型号后缀字母的触发电流,各个厂家的代表含义如下: PHILIPS 公司:D=5mA,E=10mA,C=15mA,F=25mA,G=50mA,R=200uA 或 5mA,型号没有后缀字母之触发电流,通常为25-35mA; PHILIPS 公司的触发电流代表字母没有统一的定义,以产品的封装不同而不同。 意法 ST 公司:TW=5mA,SW=10mA,CW=35mA,BW=50mA,C=25mA,B=50mA,H=15mA,T=15mA, 注意:以上触发电流均有一个上下起始误差范围,产品 PDF...
