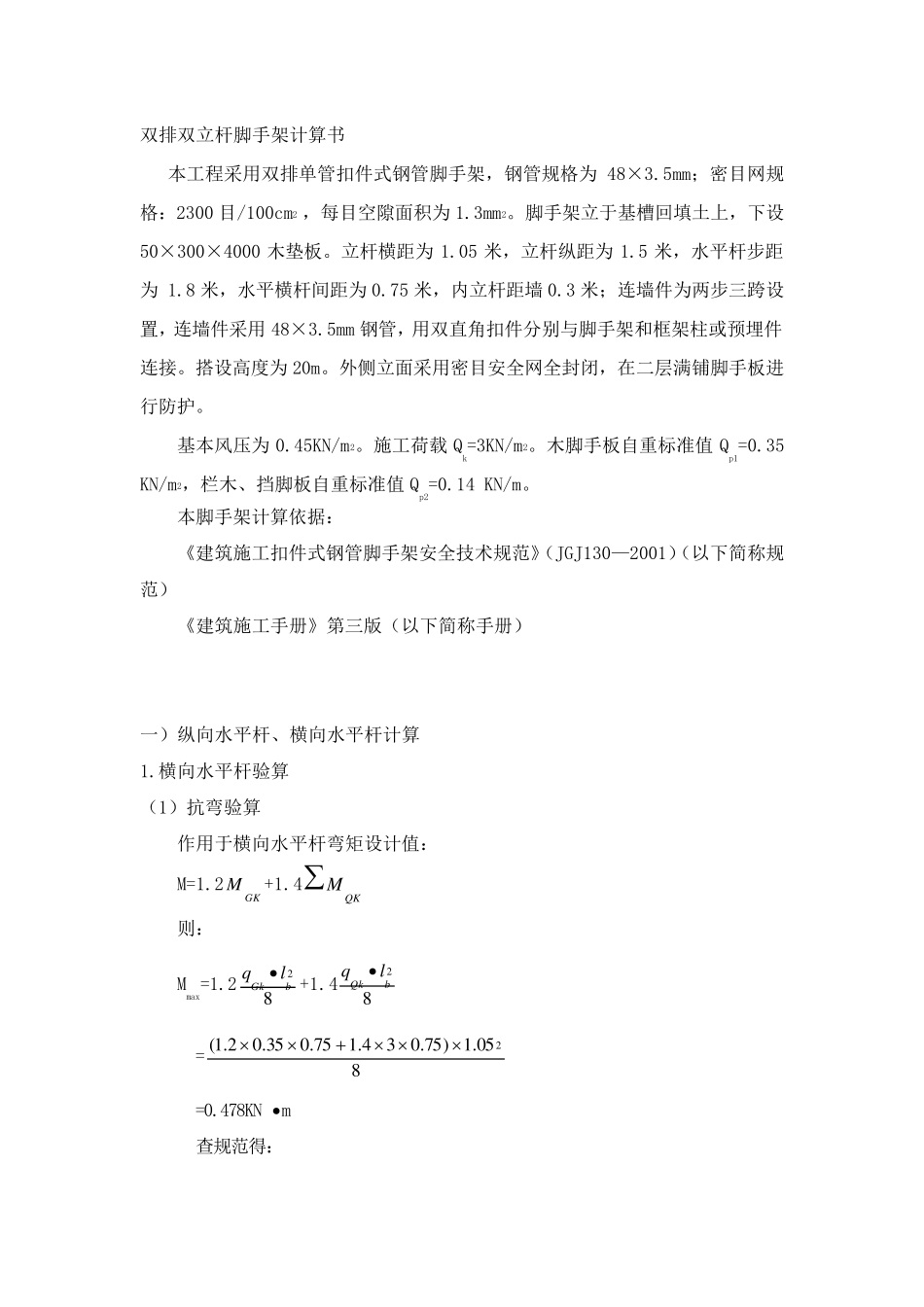

双排双立杆脚手架计算书

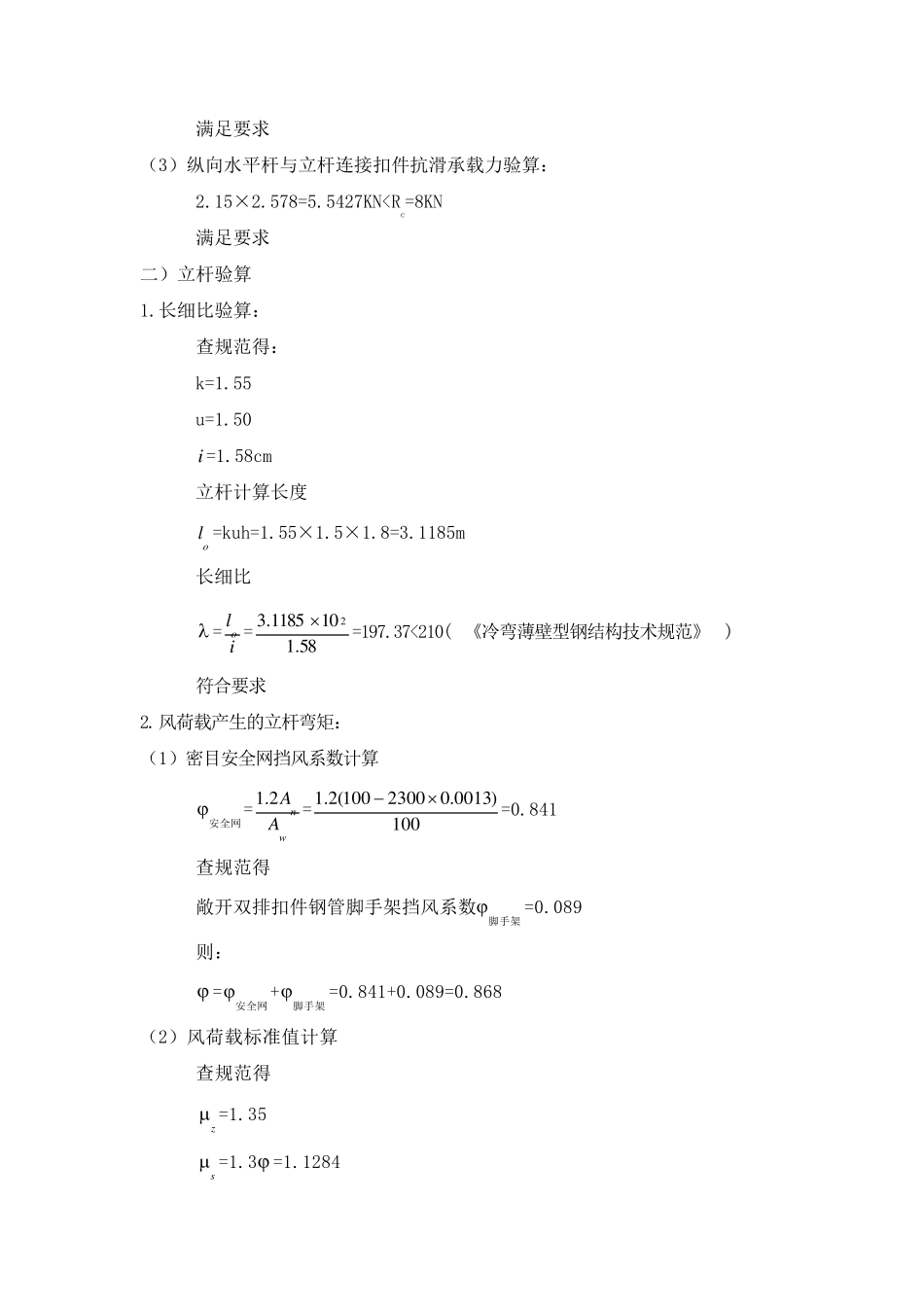

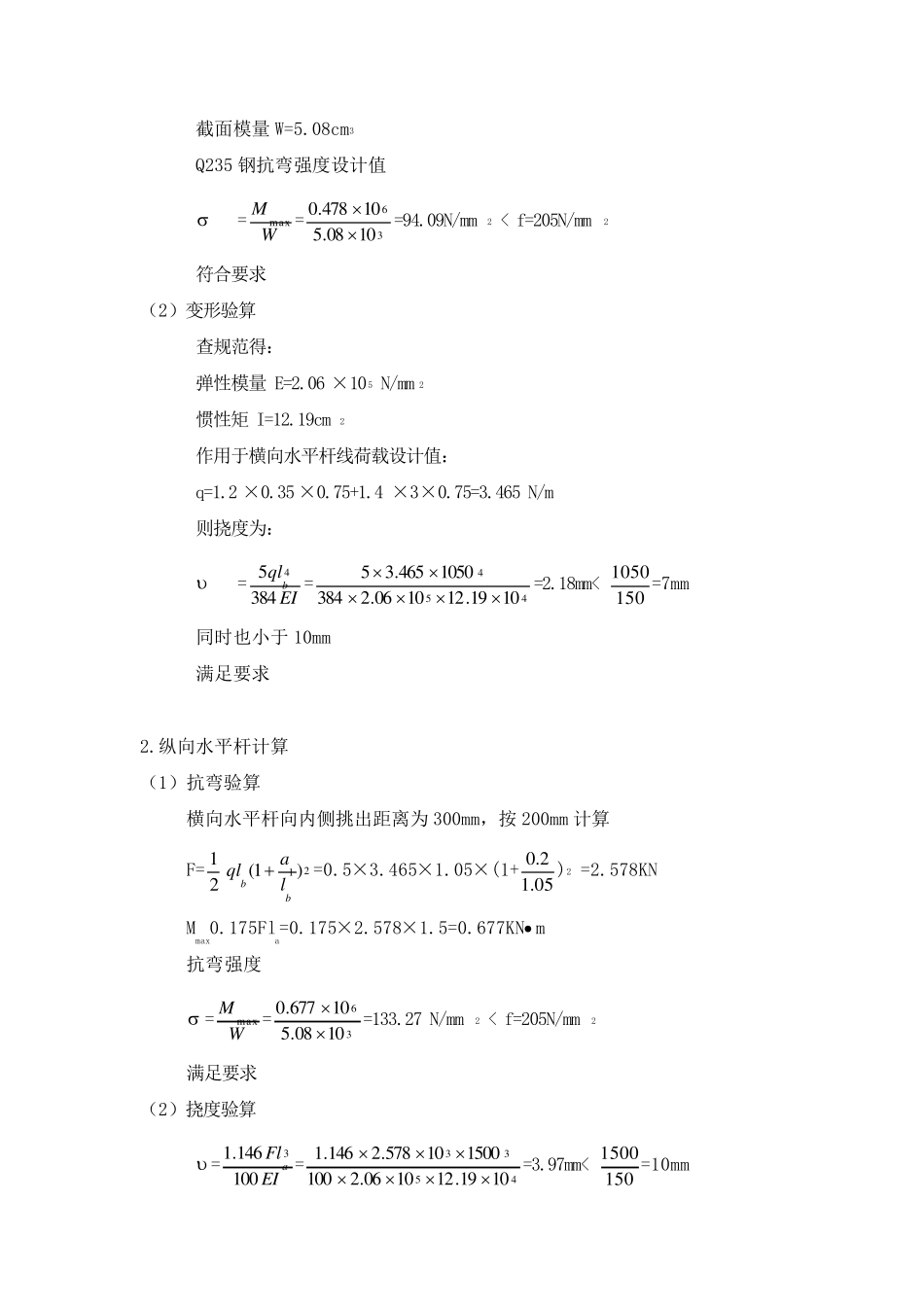

双排双立杆脚手架计算书 本工程采用双排单管扣件式钢管脚手架，钢管规格为48×3.5mm；密目网规格：2300 目/100cm2 ，每目空隙面积为1.3mm2。脚手架立于基槽回填土上，下设50×300×4000 木垫板。立杆横距为1.05 米，立杆纵距为1.5 米，水平杆步距为 1.8 米，水平横杆间距为0.75 米，内立杆距墙 0.3 米；连墙件为两步三跨设置，连墙件采用48×3.5mm 钢管，用双直角扣件分别与脚手架和框架柱或预埋件连接。搭设高度为20m。外侧立面采用密目安全网全封闭，在二层满铺脚手板进行防护。 基本风压为0.45KN/m2。施工荷载 Qk=3KN/m2。木脚手板自重标准值 Qp1=0.35 KN/m2，栏木、挡脚板自重标准值 Qp2=0.14 KN/m。 本脚手架计算依据： 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（以下简称规范） 《建筑施工手册》第三版（以下简称手册） 一）纵向水平杆、横向水平杆计算 1.横向水平杆验算 （1）抗弯验算 作用于横向水平杆弯矩设计值： M=1.2GKM+1.4QKM 则： Mmax=1.282bGklq•+1.482bQklq• =80 5.1)7 5.034.17 5.03 5.02.1(2 =0.478KN •m 查规范得： 截面模量W=5.08cm3 Q235 钢抗弯强度设计值  = WMmax=361008.510478.0=94.09N/mm2 < f=205N/mm2 符合要求 （2）变形验算 查规范得： 弹性模量E=2.06 ×105 N/mm 2 惯性矩 I=12.19cm2 作用于横向水平杆线荷载设计值： q=1.2 ×0.35 ×0.75+1.4 ×3×0.75=3.465 N/m 则挠度为：  =EIq lb38454 =4541019.121006.23841050465.35=2.18mm<1501050=7mm 同时也小于 10mm 满足要求 2.纵向水平杆计算 （1）抗弯验算 横向水平杆向内侧挑出距离为 300mm，按 200mm 计算 F= 2121 )1(bblaq l=0.5×3.465×1.05×(1+05.12.0)2 =2.578KN Mmax0.175Fla=0.175×2.578×1.5=0.677KN•m 抗弯强度  = WMmax=361008.510677.0=133.27 N/mm2 < f=205N/mm2 满足要求 （2）挠度验算  =EIFla100146.13 =45331019.121006.2100150010578.2146.1=3.97mm<1501500=10mm 满足要求 （3）纵向水平杆与立杆连接扣件抗滑承载力验算： 2.15×2.578=5.5427KN
