双排桩支护设计计算书

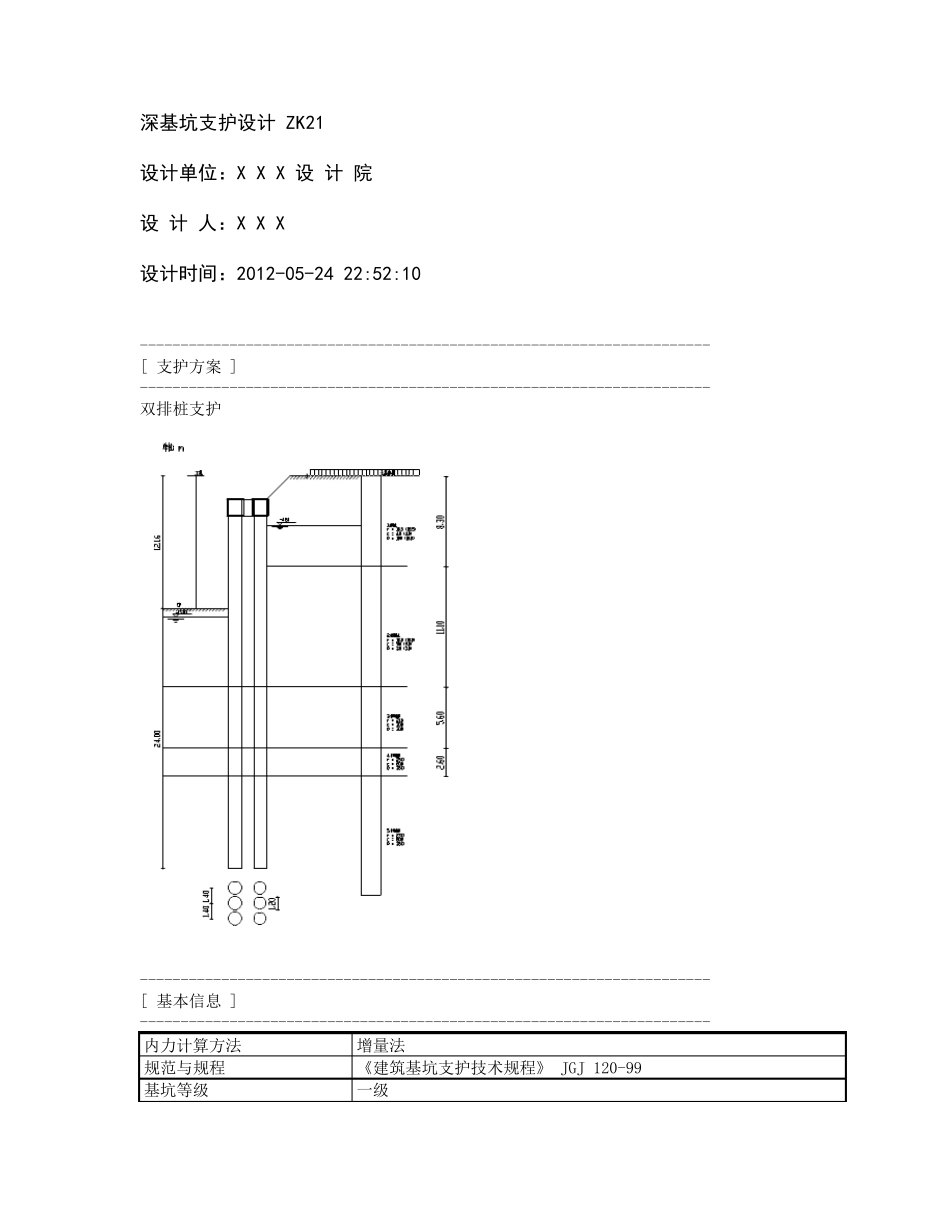

深基坑支护设计 ZK21 设计单位：X X X 设 计 院 设 计 人：X X X 设计时间：2012-05-24 22:52:10 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 双排桩支护 ---------------------------------------------------------------------- [ 基本信息 ] ---------------------------------------------------------------------- 内力计算方法 增量法 规范与规程 《建筑基坑支护技术规程》 JGJ 120-99 基坑等级 一级 基坑侧壁重要性系数γ0 1.10 基坑深度H(m) 12.160 嵌固深度(m) 24.000 桩顶标高(m) -2.160 桩截面类型 圆形 └桩直径(m) 1.200 桩布置形式 矩形 ├桩排距(m) 2.300 └桩间距(m) 1.400 混凝土强度等级 C35 连梁宽度(m) 1.600 连梁高度(m) 1.500 前排桩有无冠梁 有 ├冠梁宽度(m) 1.500 ├冠梁高度(m) 1.500 └水平侧向刚度(MN/m) 5.000 后排桩有无冠梁 有 ├冠梁宽度(m) 1.500 ├冠梁高度(m) 1.500 └水平侧向刚度(MN/m) 5.000 放坡级数 1 超载个数 1 ---------------------------------------------------------------------- [ 放坡信息 ] ---------------------------------------------------------------------- 坡号 台宽(m) 坡高(m) 坡度系数 1 0.000 2.160 1.000 ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- 超载 类型 超载值 作用深度 作用宽度 距坑边距 形式 长度 序号 (kPa,kN/m) (m) (m) (m) (m) 1 40.000 0.000 10.000 4.000 --- --- ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数 5 坑内加固土 否 内侧降水最终深度(m) 13.000 外侧水位深度(m) 4.500 弹性计算方法按土层指定 ㄨ 弹性法计算方法 m法 ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号 土类名称 层厚 重度 浮重度 粘...
