结构概述 整台起重机是由桥架、小车(装有起升机构的运行机构)、起重机运行机构和电器设备四大部分组成(见图 1、图 2)
起升机构、小车运行机构和起重机运行机构是起重机体三个工作机构,各机构设备有单独的电动机,进行各自的驱动
起重机LD5T、QD16T、QD10T 的起重机为单钩起重机,仅有一套起升机构
QD32/5 和 QD50/10t的起重机则其有两个吊钩,因此有主副两套独立的起升机构
主钩用来提升重的物件,副钩除可提较轻的物件外,在它额定的负荷范围内也可用来协同主钩倾转或翻倒工件之用
但必须注意的是,不允许两个吊钩同时提升两个物件
每个吊钩在单独工作时均只能起吊重量不超过额定起重量的物件
当两个吊钩一起工作时,物件的重量不许超过主钩起重量
一、机构部分： 本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成
一般规定 1)使用特殊钢制作的机械部件均需作必要的热处理； 2)起重机上使用的钢材必须满足国家标准，并应具有合格证； 3)铸造件和锻造件质地应均匀，不得有气孔、夹渣、裂纹等缺陷； 4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小； 5)应使开口部或切口部的应力集中为最小； 6)主要承载的腹板厚度不得小于6mm
（一）金属结构 金属结构包括桥架、小车架和操纵室
桥架是由两根箱形主梁、两根箱形端梁和主梁两侧面的走台所组成
在主梁的上盖板上铺设轨道,供小车行走之用
与主梁连接的一侧走台上安装起重机的运行机构
另一侧走台安装小车导电的滑线架
走台的外侧都用栏杆
以保障检修人员的安全
主梁与端梁进行刚性联接,两根端梁的中部是用螺栓连接起来的可拆件
这样,整个桥架可以拆开成两半来进行运输和安装
小车架是用钢板焊接而成

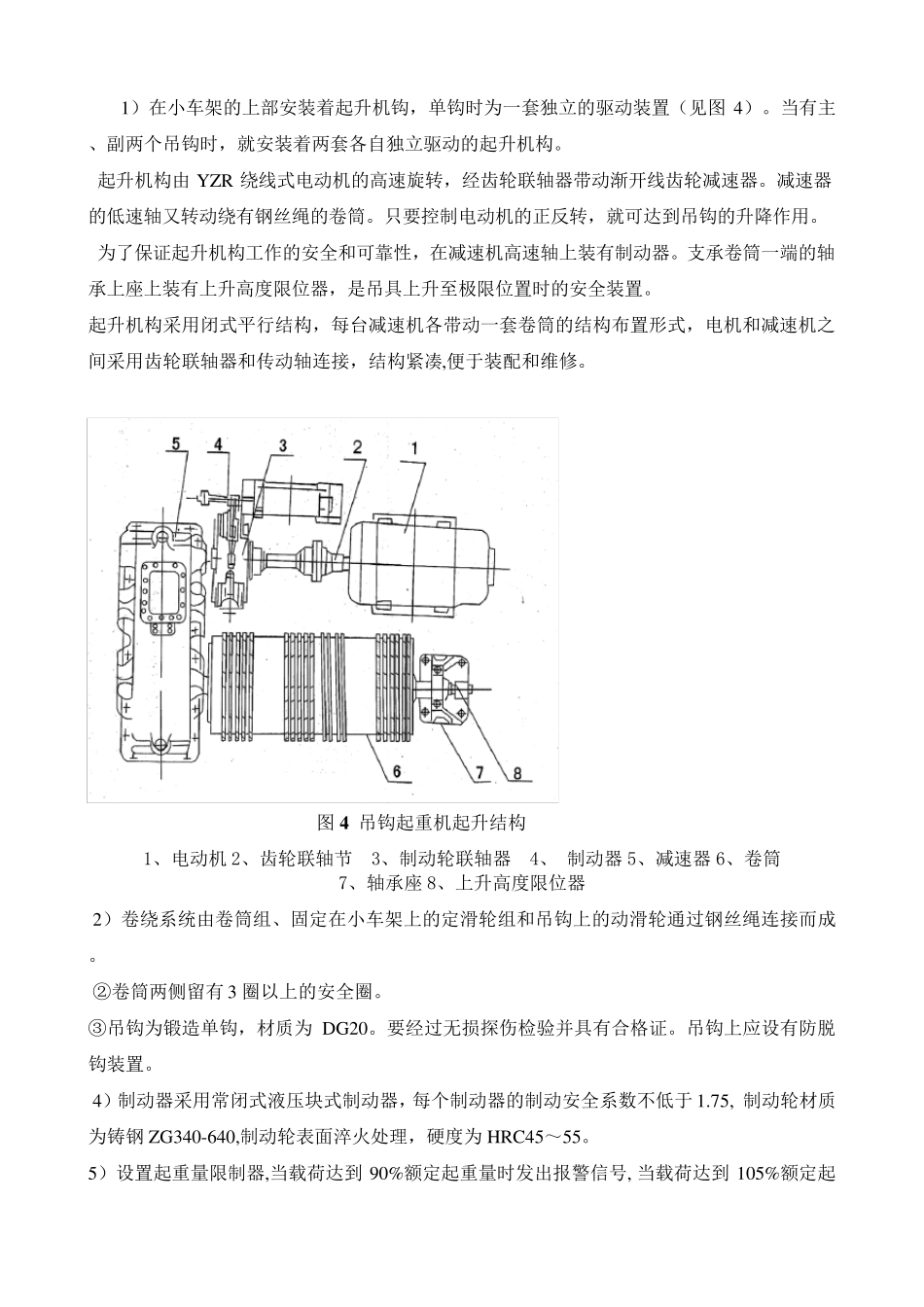

上面装有起升机构和小车运行机构
操纵室悬装在桥架下面,室内装有起重机的电气控制设备,主要是供驾驶人员操纵之用

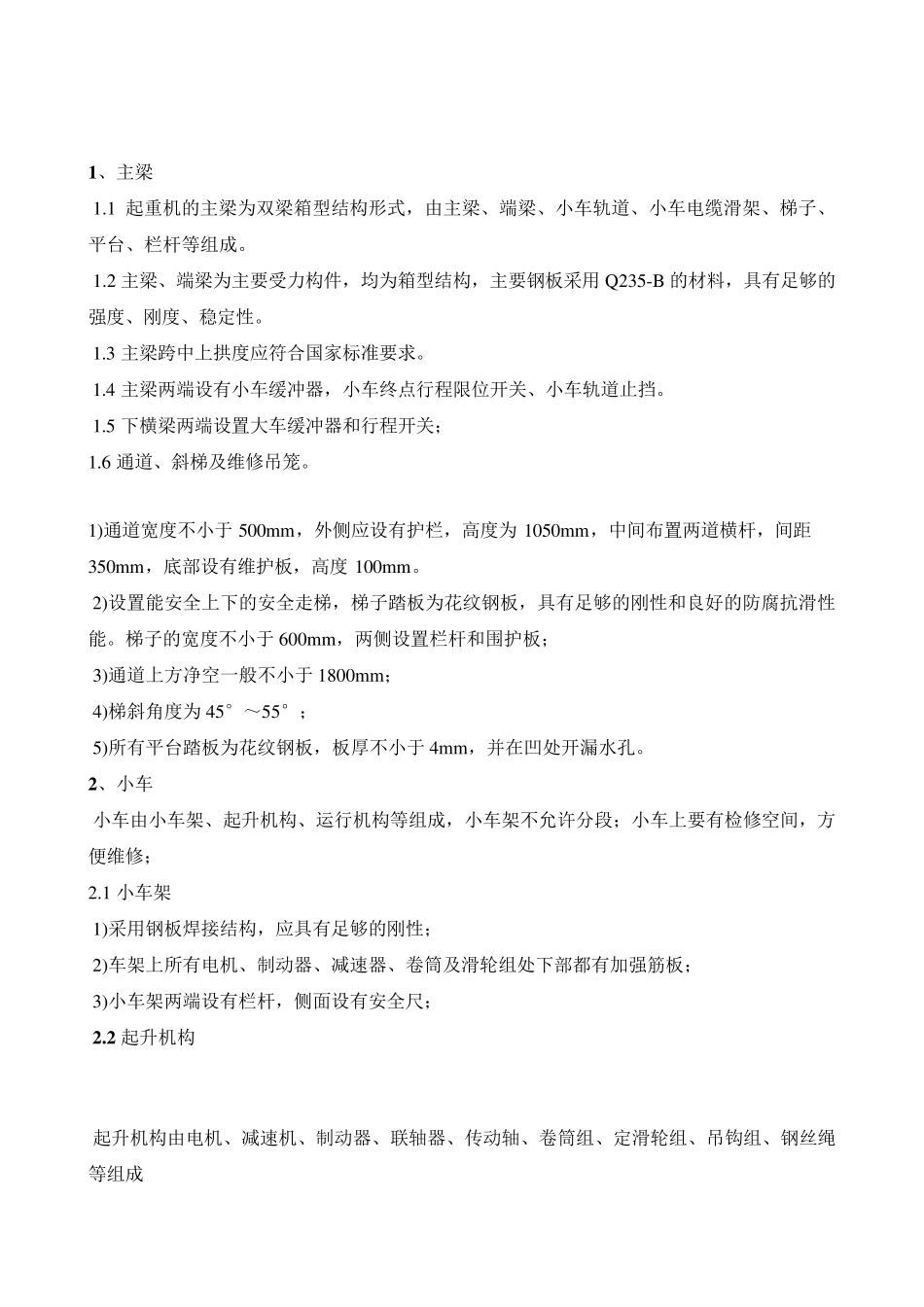

1 、主梁 1
