双路无线遥控继电器模块使用手册VIP专享

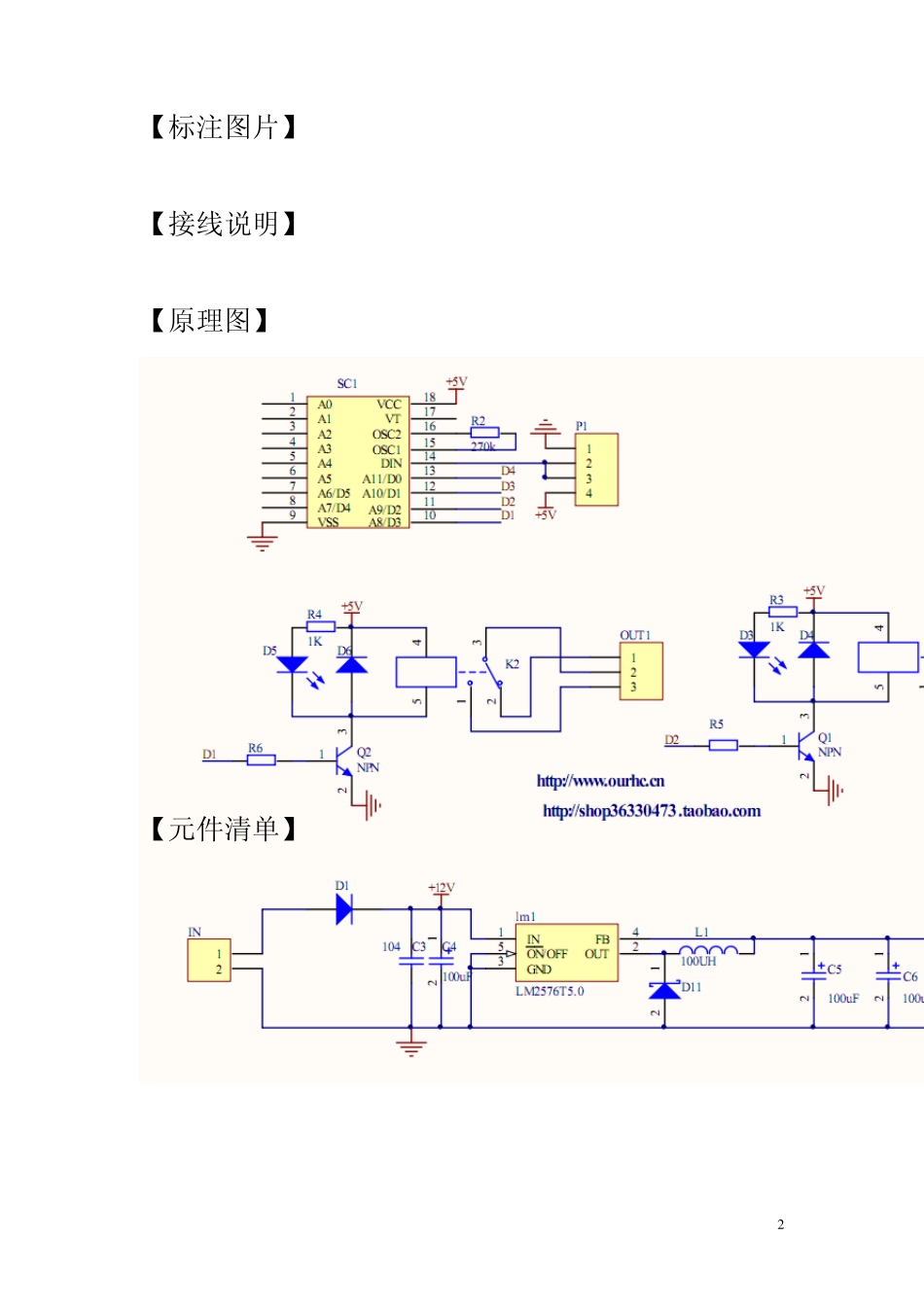

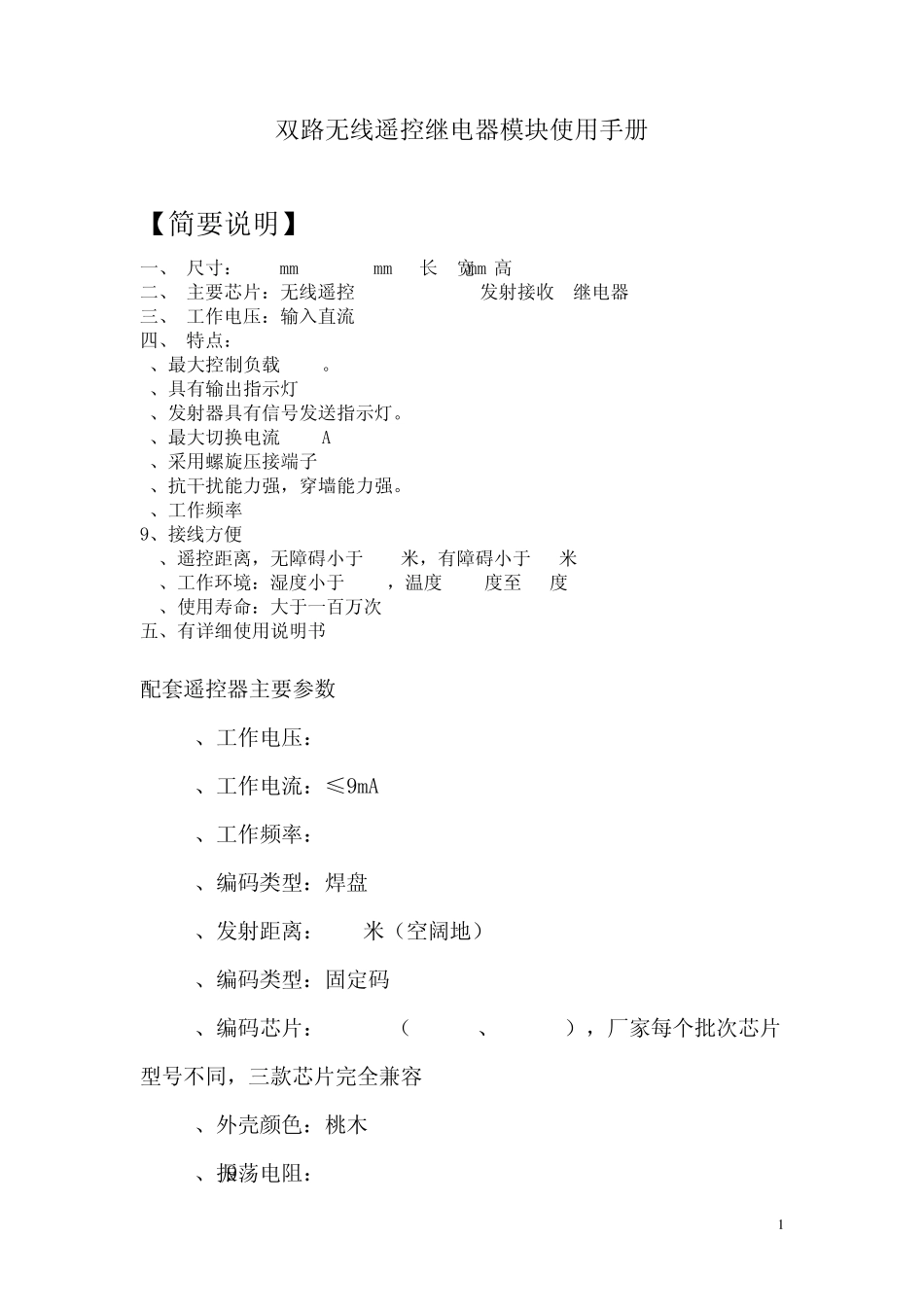

1 双路无线遥控继电器模块使用手册 【简要说明】 一、 尺寸：72mm X50mm X25mm 长X宽X高 二、 主要芯片：无线遥控 SC2272 315M发射接收 继电器 三、 工作电压：输入直流5V~36V; 四、 特点： 1、最大控制负载300W。 2、具有输出指示灯; 4、发射器具有信号发送指示灯。 5、最大切换电流10A 6、采用螺旋压接端子 7、抗干扰能力强，穿墙能力强。 8、工作频率315M 9、接线方便 10、遥控距离，无障碍小于100米，有障碍小于30米 11、工作环境：湿度小于80% ，温度 -20度至70度 12、使用寿命：大于一百万次 五、有详细使用说明书 配套遥控器主要参数 1、工作电压：DC12V 2、工作电流：≤9mA 3、工作频率：315MHz 4、编码类型：焊盘 5、发射距离：100米（空阔地） 6、编码类型：固定码 7、编码芯片：PT2264（PT2262、SC2262），厂家每个批次芯片型号不同，三款芯片完全兼容 8、外壳颜色：桃木 9、振荡电阻：1.5M 2 【标注图片】 【接线说明】 【原理图】 【元件清单】 3 【PCB尺寸图】 4 四键遥控器和超再生固定码接收模块可以组成四路无线发射接收电路，遥控器的四位数据码对应模块的四路输出，可以方便的组成无线遥控发射接收电路，该产品广泛适用于广大电子爱好者的家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分，可与单片对接，或加一级放大驱动继电器或小型直流电机。接收板有自锁、非锁、互锁三种型号。 【选型说明】 非锁、自锁、互锁三种工作方式说明 非锁型 SC2272-M4 输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。 5 自锁型SC2272-T4 输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。 6 互锁型SC2272-L4 输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。 7 【编码说明】 8 【产品展示】 9 1 0 1 1 1 2
