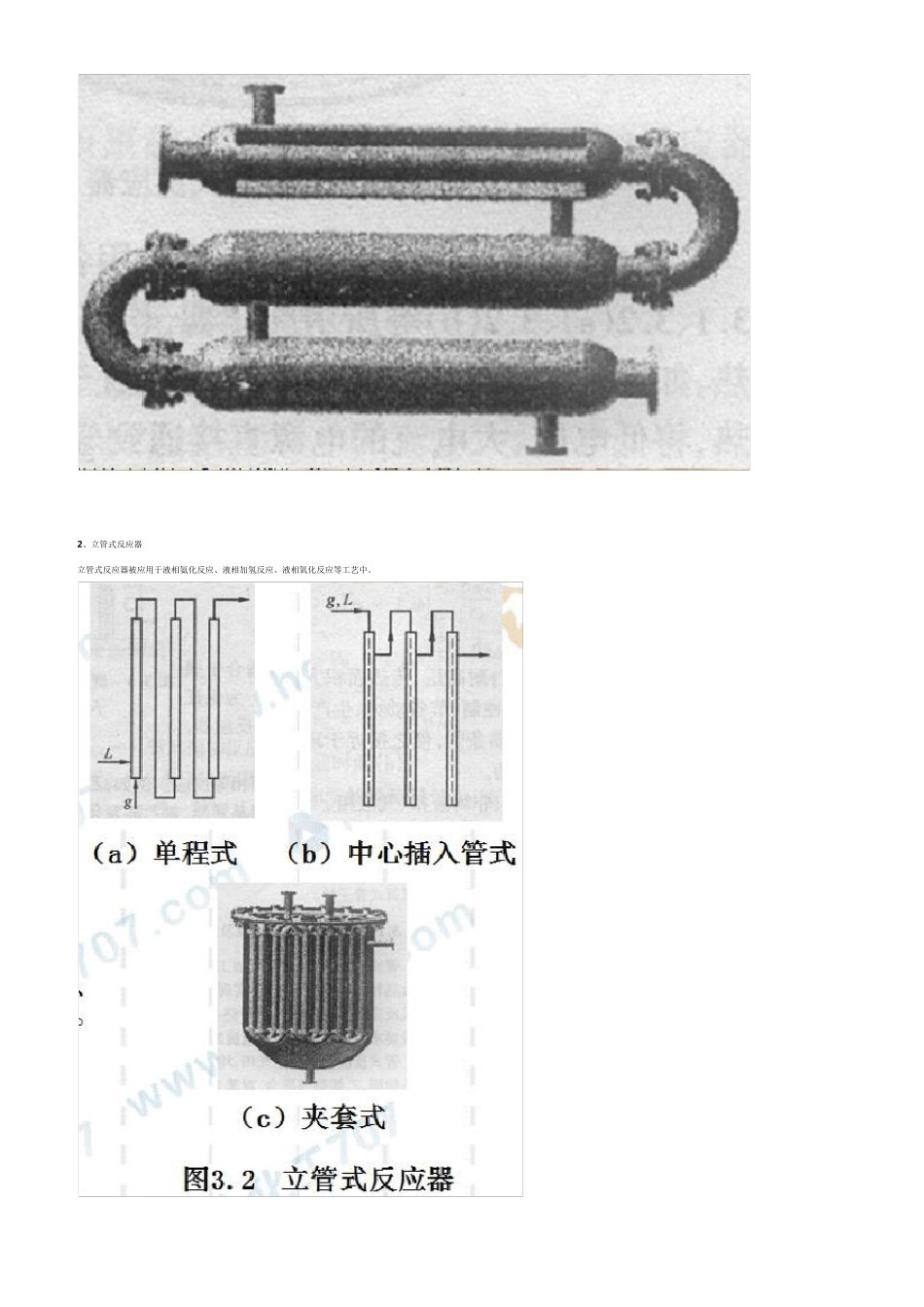

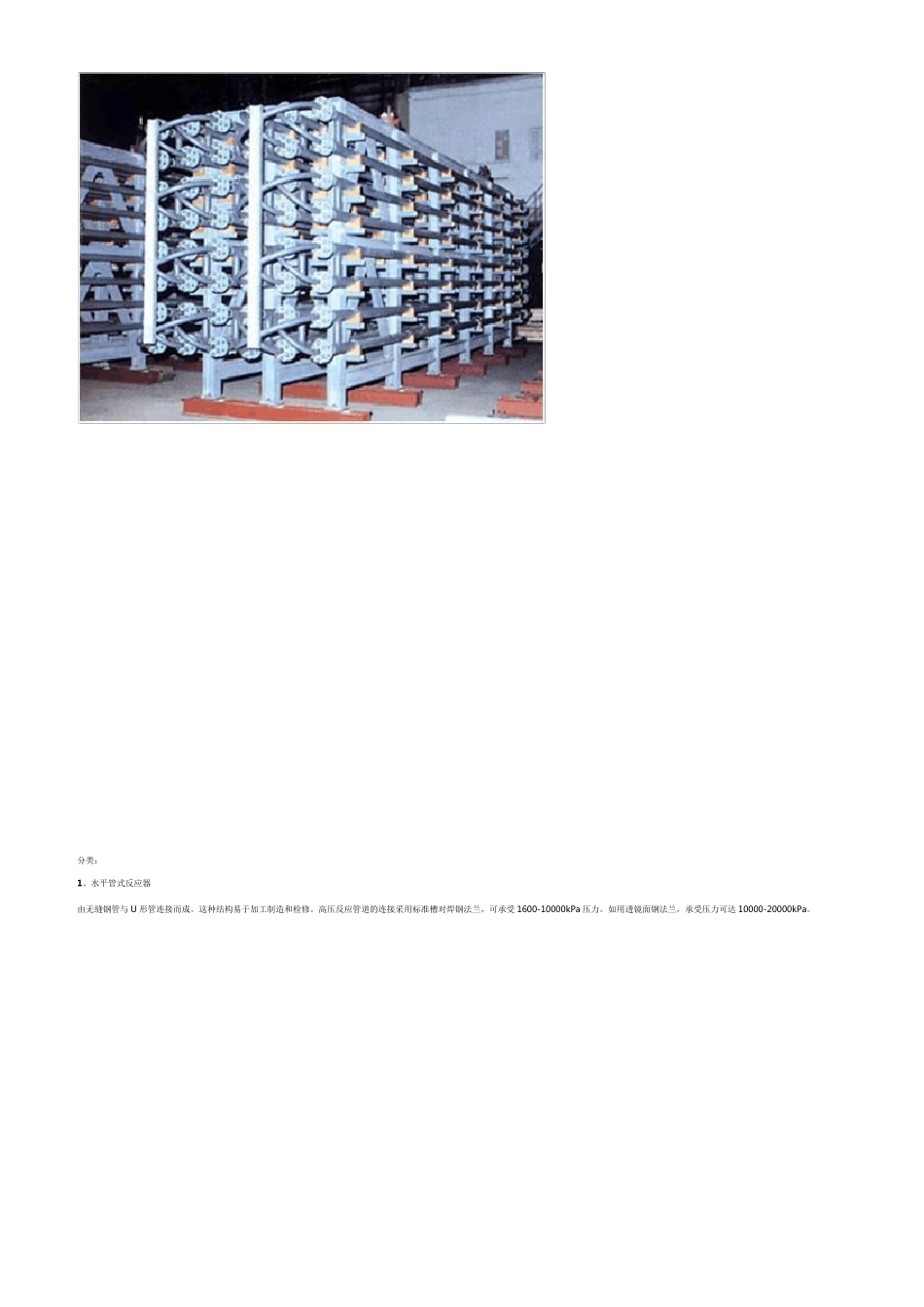

反应器结构及工作原理图解 小7 ：这里给大家介绍一下常用的反应器设备，主要有以下类型：①管式反应器。由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。②釜式反应器。由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。③有固体颗粒床层的反应器。气体或(和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程，包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。④塔式反应器。用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等（见彩图）。 一、管式反应器 一种呈管状、长径比很大的连续操作反应器。这种反应器可以很长，如丙烯二聚的反应器管长以公里计。反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。通常，反应物流处于湍流状态时，空管的长径比大于 50；填充段长与粒径之比大于 100(气体)或 200（液体），物料的流动可近似地视为平推流。 分类： 1、水平管式反应器 由无缝钢管与 U 形管连接而成。这种结构易于加工制造和检修。高压反应管道的连接采用标准槽对焊钢法兰，可承受 1600-10000kPa 压力。如用透镜面钢法兰，承受压力可达 10000-20000kPa。 2、立管式反应器 立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。 3、盘管式反应器 将管式反应器做成盘管的形式，设备紧凑，节省空间。但检修和清刷管道比较困难。 4、U 形管式反应器 U 形管式反应器的管内设有多孔挡板或搅拌装置，以强化传热与传质过程。U 形管的直径大，物料停留时间增长，可应用于反应速率较慢的反应。 5、多管并联管式反应器 多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨。 性能特点： 1、由于反应物的分子在反应器内停留时间相等，所以在反应器内任何一点上的反应物浓度和化学反应速度都不随时间而变化，只随管长变化。 2、管式反应器具有容积小、比表面大、单位容积的传热面积大，特别适用于热效应较大的反应...
