反应釜实训装置说明书

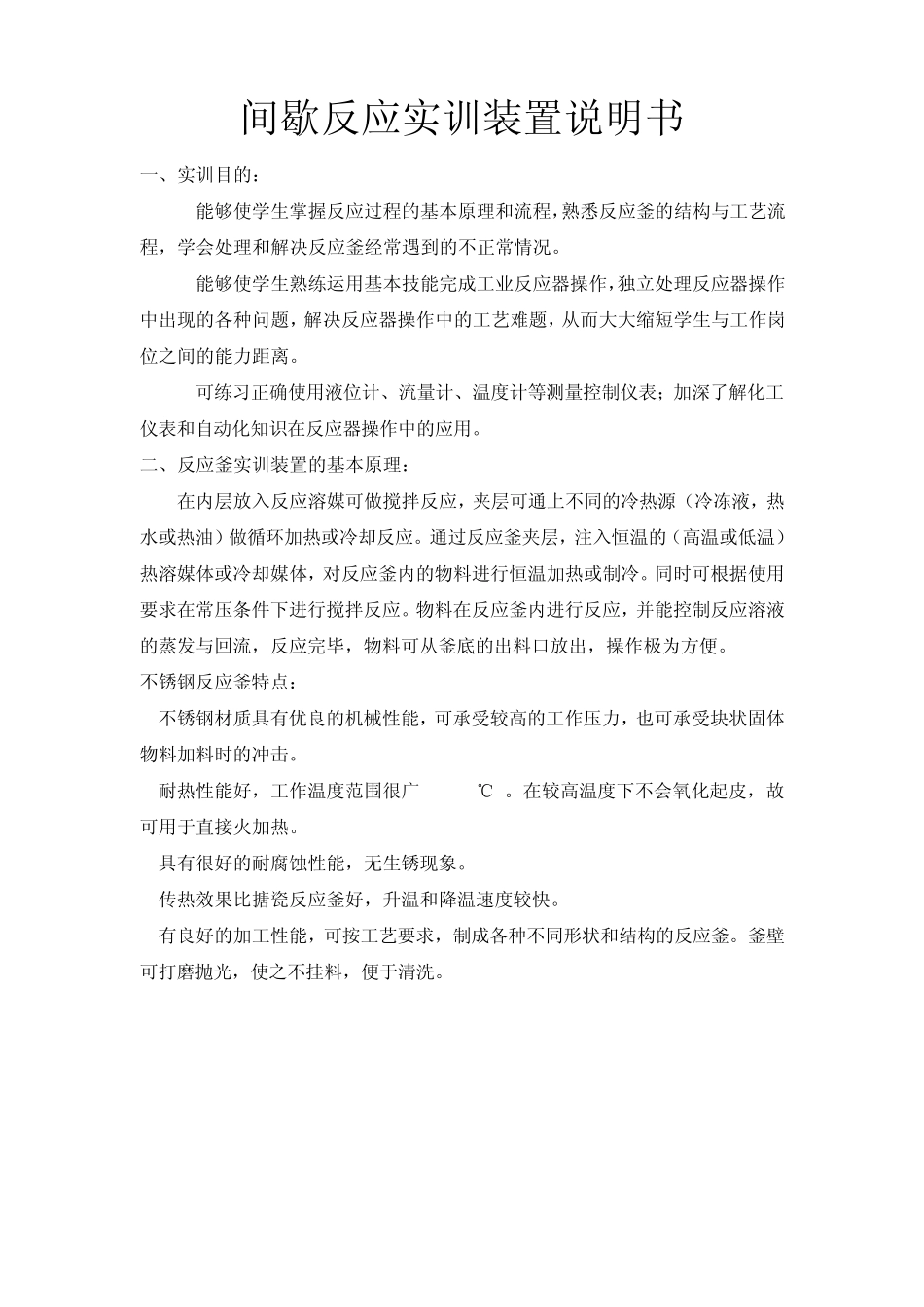

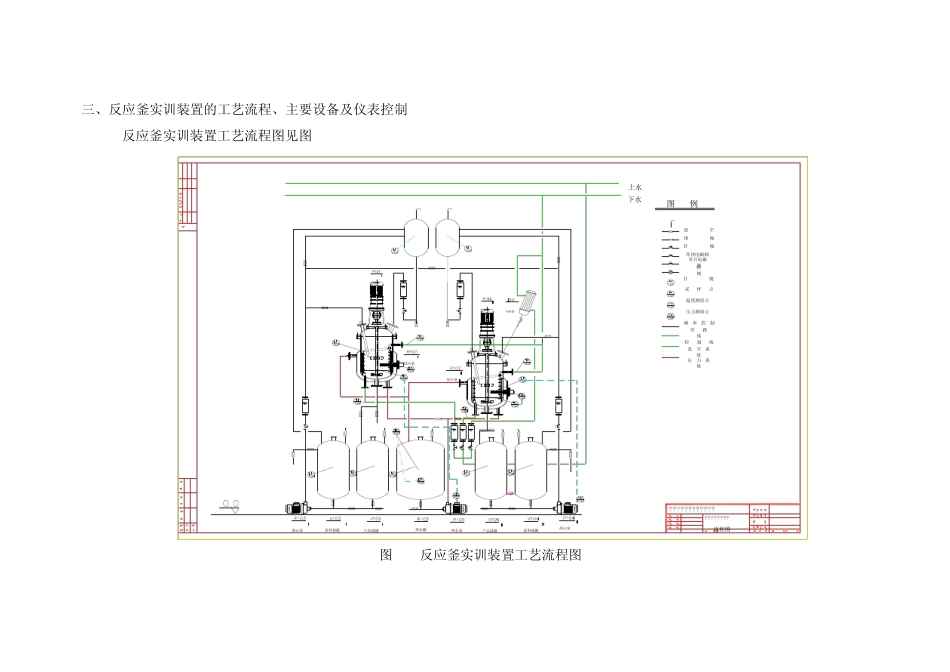

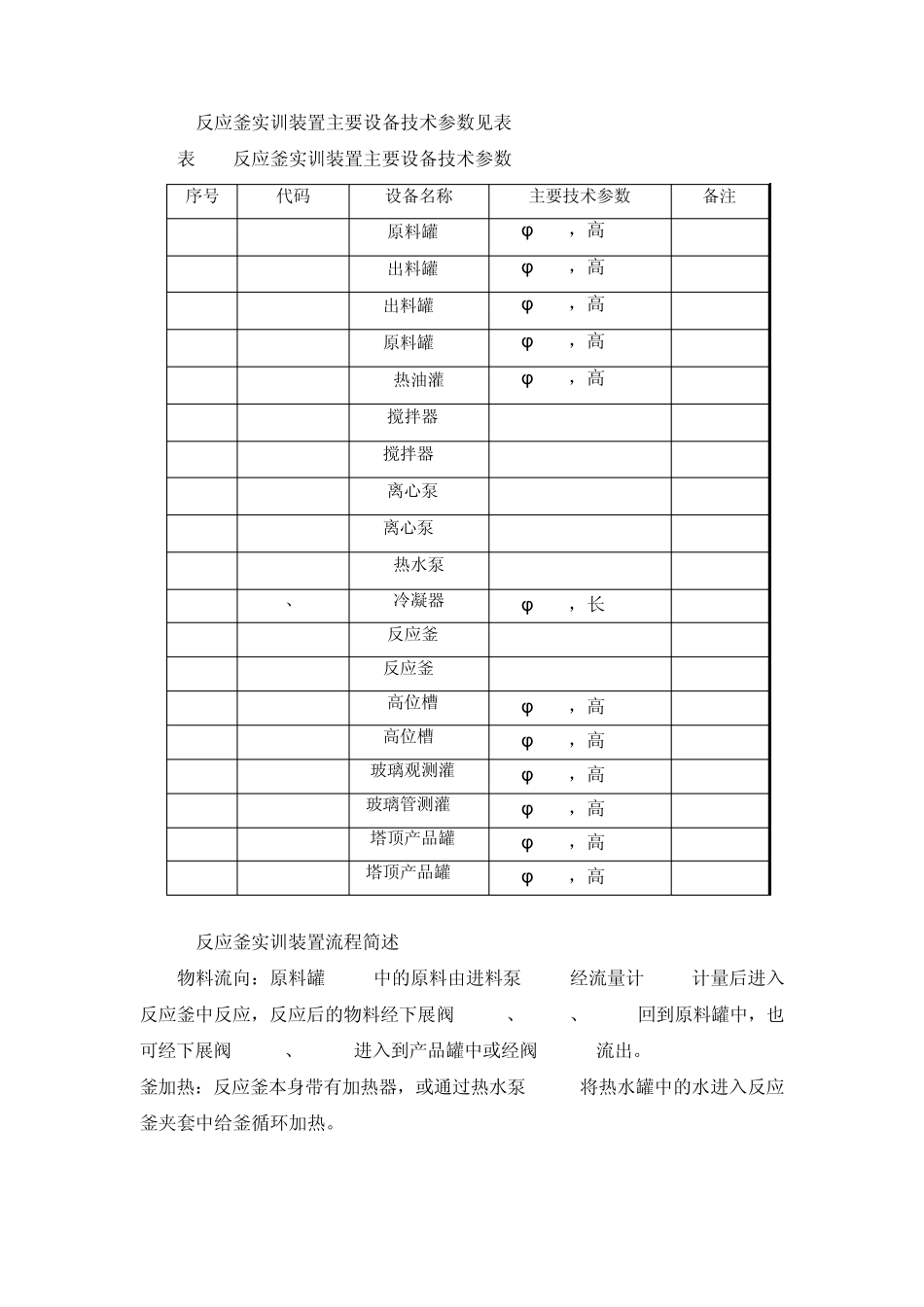

间歇反应实训装置说明书 一、实训目的： 1.能够使学生掌握反应过程的基本原理和流程，熟悉反应釜的结构与工艺流程，学会处理和解决反应釜经常遇到的不正常情况。 2.能够使学生熟练运用基本技能完成工业反应器操作，独立处理反应器操作中出现的各种问题，解决反应器操作中的工艺难题，从而大大缩短学生与工作岗位之间的能力距离。 3.可练习正确使用液位计、流量计、温度计等测量控制仪表；加深了解化工仪表和自动化知识在反应器操作中的应用。 二、反应釜实训装置的基本原理： 在内层放入反应溶媒可做搅拌反应，夹层可通上不同的冷热源（冷冻液，热水或热油）做循环加热或冷却反应。通过反应釜夹层，注入恒温的（高温或低温）热溶媒体或冷却媒体，对反应釜内的物料进行恒温加热或制冷。同时可根据使用要求在常压条件下进行搅拌反应。物料在反应釜内进行反应，并能控制反应溶液的蒸发与回流，反应完毕，物料可从釜底的出料口放出，操作极为方便。 不锈钢反应釜特点： 1.不锈钢材质具有优良的机械性能，可承受较高的工作压力，也可承受块状固体物料加料时的冲击。 2.耐热性能好，工作温度范围很广(0~300℃)。在较高温度下不会氧化起皮，故可用于直接火加热。 3.具有很好的耐腐蚀性能，无生锈现象。 4.传热效果比搪瓷反应釜好，升温和降温速度较快。 5.有良好的加工性能，可按工艺要求，制成各种不同形状和结构的反应釜。釜壁可打磨抛光，使之不挂料，便于清洗。 三、反应釜实训装置的工艺流程、主要设备及仪表控制 1.反应釜实训装置工艺流程图见图-1 放空球阀针阀常闭电磁阀常开电磁阀管路线目镜图例闸阀控制线采样点温度测量点压力测量点频率控制真空系统压力系统上水下水原料储罐原料储罐离心泵离心泵热水泵热水罐产品储罐反应釜反应釜产品储罐搅拌器搅拌器冷凝器流程图 图-1 反应釜实训装置工艺流程图 2.反应釜实训装置主要设备技术参数见表-1 表-1 反应釜实训装置主要设备技术参数 序号 代码 设备名称 主要技术参数 备注 1 V101 原料罐I φ 400，高600 2 V102 出料罐I φ 400，高600 3 V103 出料罐II φ 400，高600 4 V104 原料罐II φ 400，高600 5 E103 热油灌 φ 450，高600 6 P101 搅拌器I 7 P102 搅拌器II 8 P103 离心泵I WB50/025 9 P104 离心泵II WB50/025 10 P105 热水泵 TD-35 7 E101、E102 冷凝器 φ 140，长 500 8 R101 反应釜I 9 R102 反应釜II 10...
