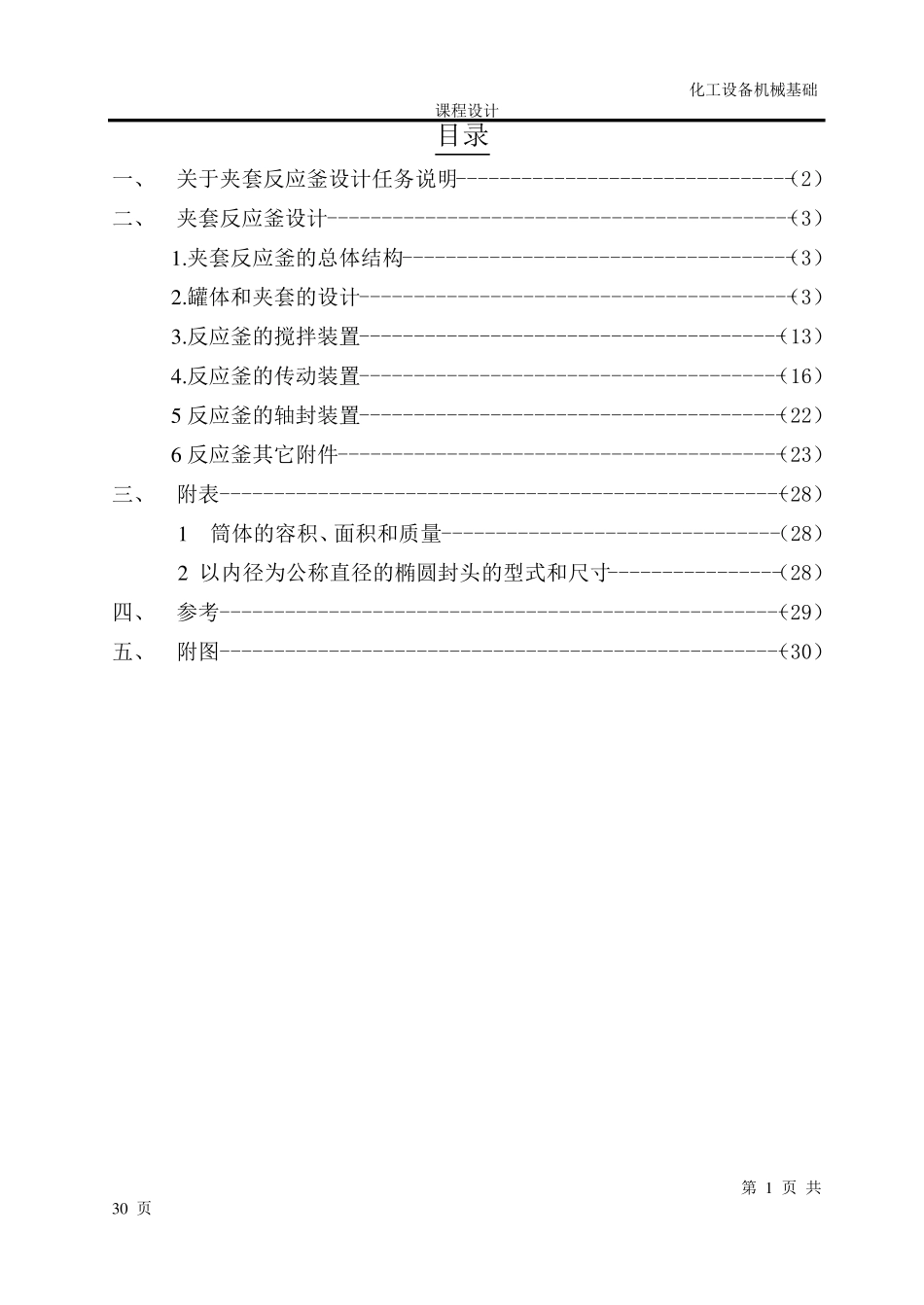

化工设备机械基础课程设计 第 1 页 共 3 0 页 目录 一、 关于夹套反应釜设计任务说明-------------------------------（2） 二、 夹套反应釜设计-------------------------------------------（3） 1 .夹套反应釜的总体结构------------------------------------（3） 2 .罐体和夹套的设计----------------------------------------（3） 3 .反应釜的搅拌装置---------------------------------------（13） 4 .反应釜的传动装置---------------------------------------（16） 5 反应釜的轴封装置---------------------------------------（22） 6 反应釜其它附件-----------------------------------------（23） 三、 附表----------------------------------------------------（28） 1 筒体的容积、面积和质量-------------------------------（28） 2 以内径为公称直径的椭圆封头的型式和尺寸----------------（28） 四、 参考----------------------------------------------------（29） 五、 附图----------------------------------------------------（30） 化工设备机械基础课程设计 第 2 页 共 3 0 页 关于夹套反应釜设计任务说明 本设计根据化工设备的机械理论知识，参照给顶工艺参数，科学合理地设计出符合要求的夹套反应釜，其涉及的内容如下： 一．总体结构设计。根据工艺要求并考虑制造安装和维护检修的方便，确定各部分结构形式。 二．搅拌容器的设计； 三．传动系统的设计； 四．决定并选择轴封类型及有关零部件； 五．绘图； 六．编制技术要求，提出制造、装机、检验和试车方面的要求。应用标准技术条件的可标注文件号。 设计中需注意以下几点： 一．对相关的数据进行正确的计算和校核； 二．需查获资料的数据必须精确可靠； 三．读图正确，构想主体模型； 四．对工艺给定外的隐含条件必需考虑，如环境因素等； 五．对构件的形式进行合理的选择； 六．制图时比例适当，数据精确，符合要求； 在化工、石油化工、炼油、轻工、制药、食品等工业领域中采用大量的设备。但这些设备由于生产过程中所起的作用及工作原理不同，要求设备的形状、尺寸、结构型式也不同，所以对化工容器进行设计是必需的一个过程。在设计中不仅要熟练掌握化工设备的基础知识，还要正确把握其工艺特性及工程的定量、定性地核算 化 工 设 备 机 械 基 础课 程 设 计 第 3 页 共...
