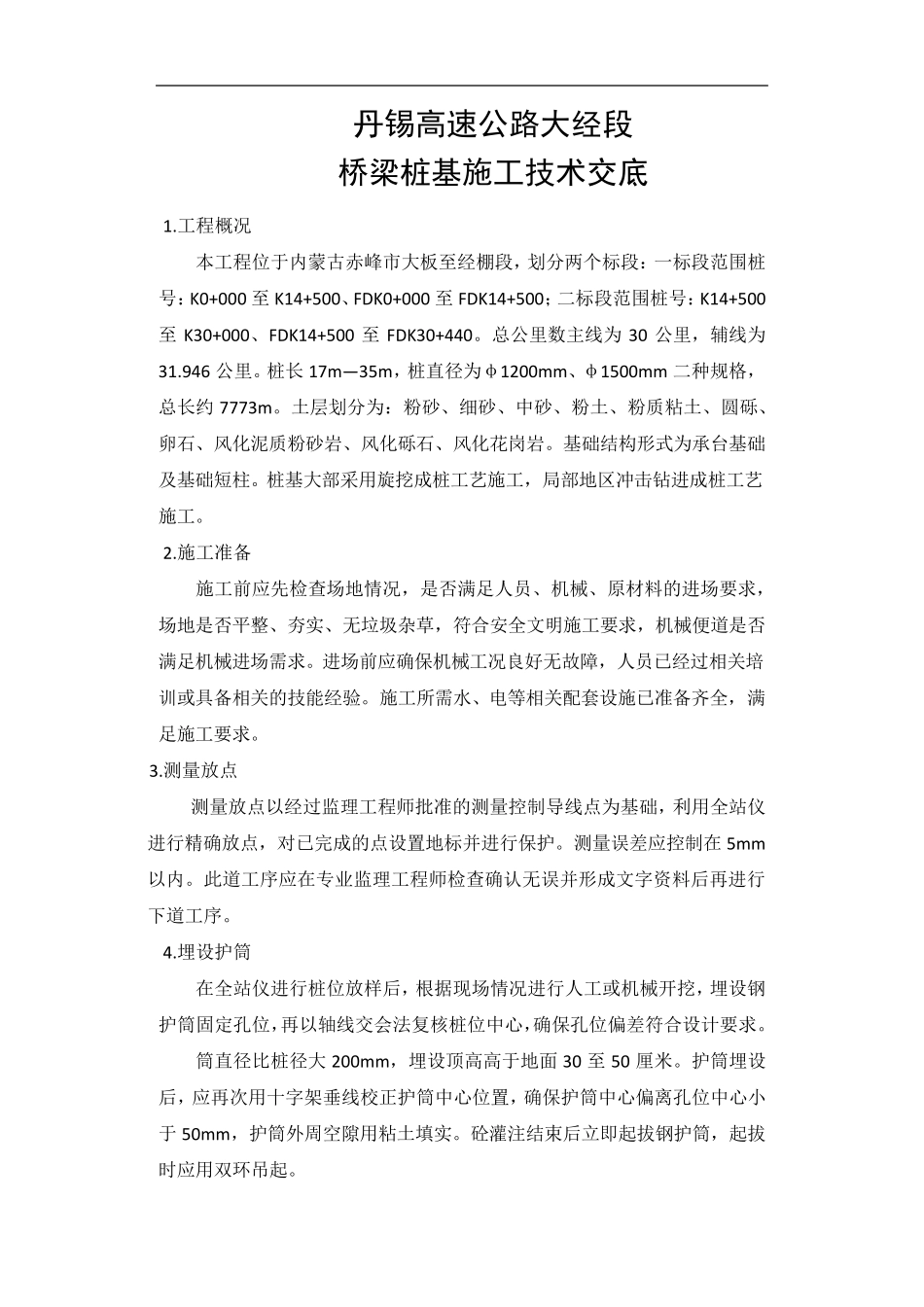

丹锡高速公路大经段 桥梁桩基施工技术交底 1.工程概况 本工程位于内蒙古赤峰市大板至经棚段，划分两个标段：一标段范围桩号：K0+000 至K14+500、FDK0+000 至FDK14+500；二标段范围桩号：K14+500至K30+000、FDK14+500 至FDK30+440。总公里数主线为30 公里，辅线为31.946 公里。桩长17m—35m，桩直径为φ1200mm、φ1500mm 二种规格，总长约 7773m。土层划分为：粉砂、细砂、中砂、粉土、粉质粘土、圆砾、卵石、风化泥质粉砂岩、风化砾石、风化花岗岩。基础结构形式为承台基础及基础短柱。桩基大部采用旋挖成桩工艺施工，局部地区冲击钻进成桩工艺施工。 2.施工准备 施工前应先检查场地情况，是否满足人员、机械、原材料的进场要求，场地是否平整、夯实、无垃圾杂草，符合安全文明施工要求，机械便道是否满足机械进场需求。进场前应确保机械工况良好无故障，人员已经过相关培训或具备相关的技能经验。施工所需水、电等相关配套设施已准备齐全，满足施工要求。 3.测量放点 测量放点以经过监理工程师批准的测量控制导线点为基础，利用全站仪进行精确放点，对已完成的点设置地标并进行保护。测量误差应控制在 5mm以内。此道工序应在专业监理工程师检查确认无误并形成文字资料后再进行下道工序。 4.埋设护筒 在全站仪进行桩位放样后，根据现场情况进行人工或机械开挖，埋设钢护筒固定孔位，再以轴线交会法复核桩位中心，确保孔位偏差符合设计要求。 筒直径比桩径大200mm，埋设顶高高于地面 30 至50 厘米。护筒埋设后，应再次用十字架垂线校正护筒中心位置，确保护筒中心偏离孔位中心小于50mm，护筒外周空隙用粘土填实。砼灌注结束后立即起拔钢护筒，起拔时应用双环吊起。 钻孔桩所需的护筒长约2.0m，应进入原状土层至少50cm。提钻和下钻时要平稳，至孔口要减速，防止钻头刮擦护筒导致护筒偏位。护筒顶端应开一溢流口，且应低于泥浆沟底至少10cm。 鉴于现场多为砂石地层，且施工季节贯穿雨季，应特别注意雨水可能造成的护筒移位、孔顶塌孔等情况。 5.钻机成孔 反循环钻机钻进成孔工艺，此种成孔方法有钻进速度快，不宜塌孔，成孔造价低，且仅产生少量泥浆等优点，施工过程中基本上不涉及泥浆外排，施工结束后集中处理即可，此工法在经济效益、质量保证、施工进度等方面均有良好的保证。在本次施工第四系风化的砂、土层的地质条件下，宜采用反循环钻机钻进工艺进行作业。 在钻进前应对各项准备工作包括用电线路、泥浆循环系统、场...
