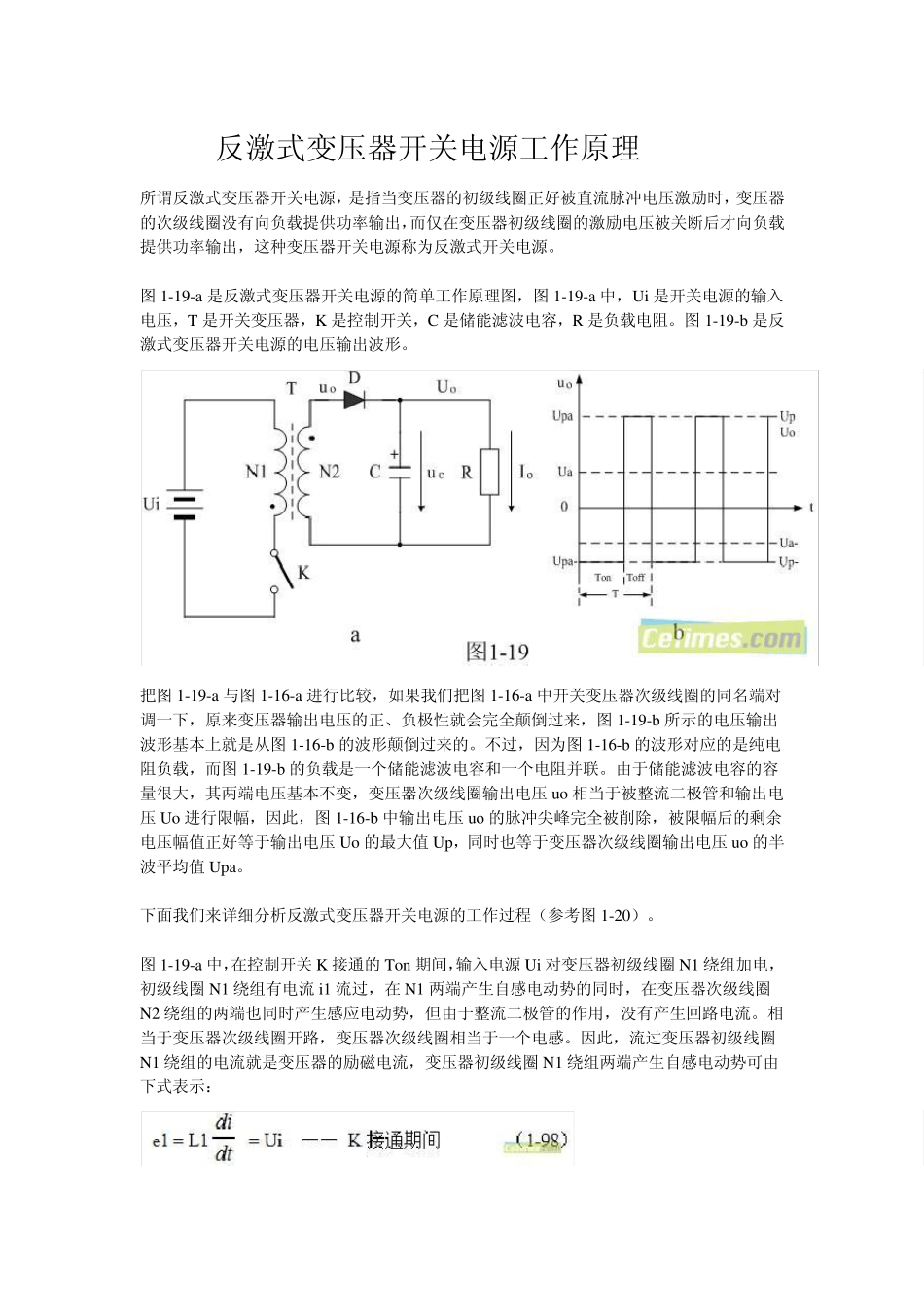

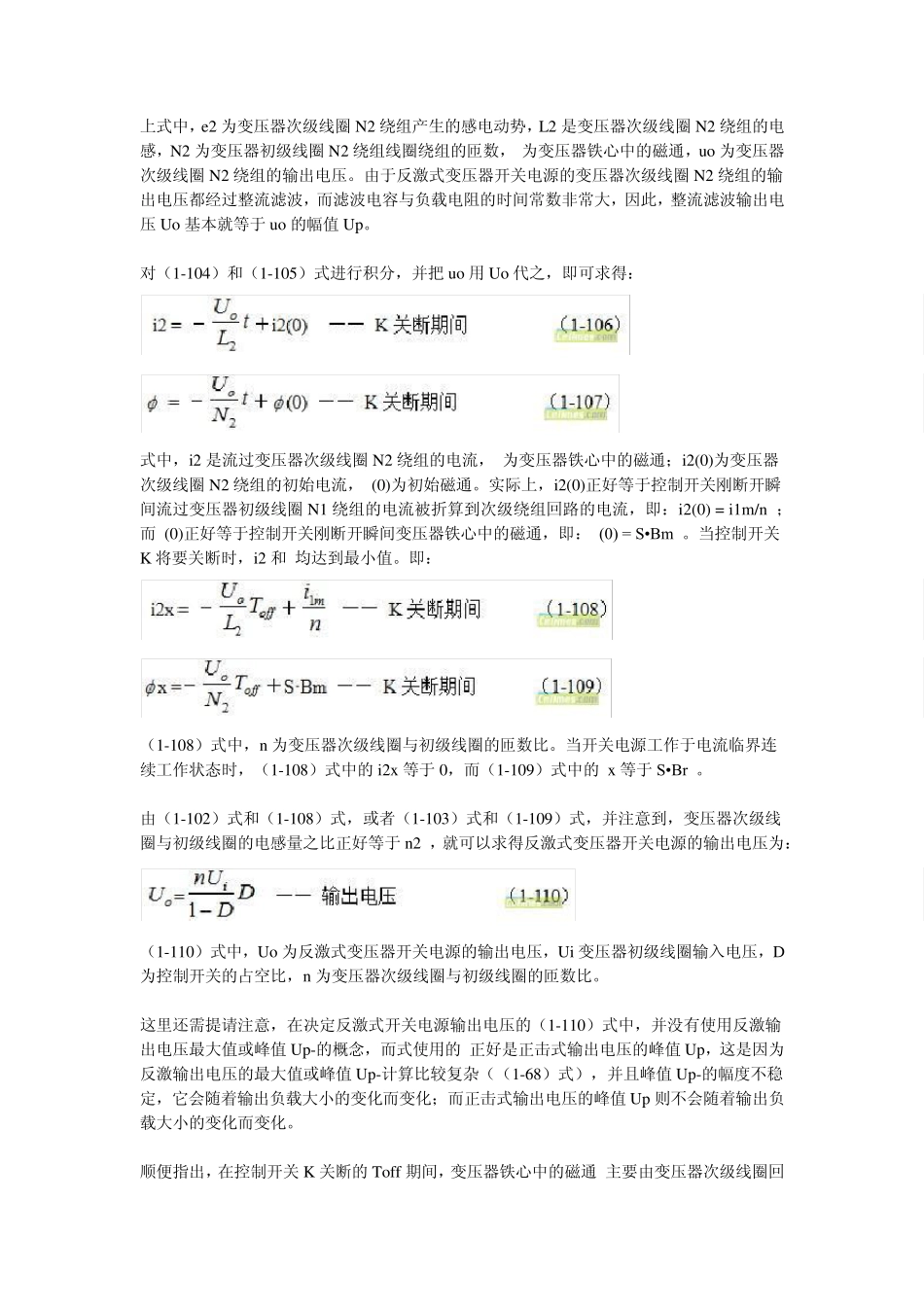

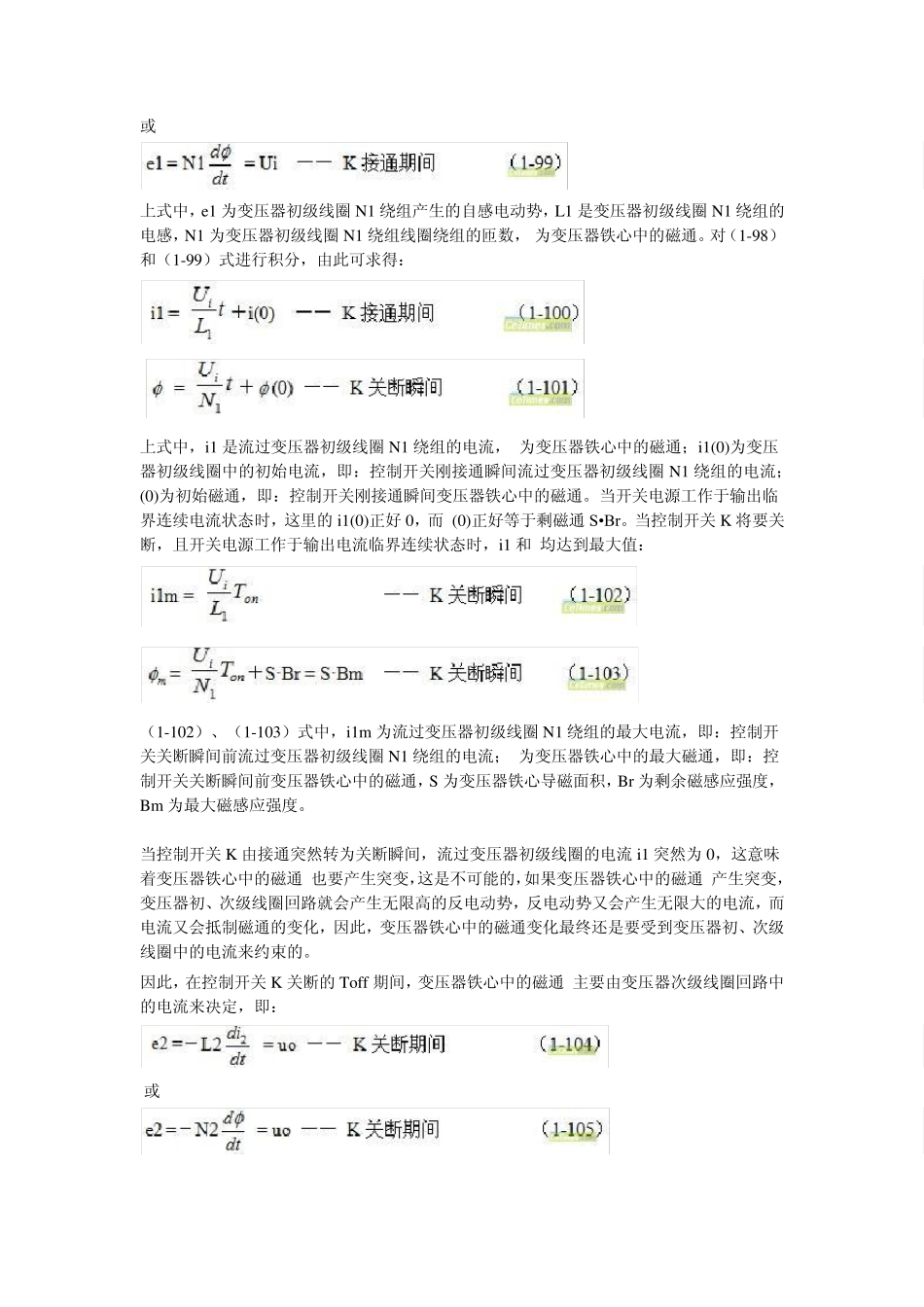

反激式变压器开关电源工作原理 所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流脉冲电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。 图1-19-a 是反激式变压器开关电源的简单工作原理图，图1-19-a 中，Ui 是开关电源的输入电压，T 是开关变压器，K 是控制开关，C 是储能滤波电容，R 是负载电阻。图1-19-b 是反激式变压器开关电源的电压输出波形。 把图1-19-a 与图1-16-a 进行比较，如果我们把图1-16-a 中开关变压器次级线圈的同名端对调一下，原来变压器输出电压的正、负极性就会完全颠倒过来，图1-19-b 所示的电压输出波形基本上就是从图1-16-b 的波形颠倒过来的。不过，因为图1-16-b 的波形对应的是纯电阻负载，而图1-19-b 的负载是一个储能滤波电容和一个电阻并联。由于储能滤波电容的容量很大，其两端电压基本不变，变压器次级线圈输出电压u o 相当于被整流二极管和输出电压Uo 进行限幅，因此，图1-16-b 中输出电压u o 的脉冲尖峰完全被削除，被限幅后的剩余电压幅值正好等于输出电压Uo 的最大值 Up ，同时也等于变压器次级线圈输出电压u o 的半波平均值 Up a。 下面我们来详细分析反激式变压器开关电源的工作过程（参考图1-20）。 图1-19-a 中，在控制开关K 接通的To n 期间，输入电源Ui 对变压器初级线圈N1 绕组加电，初级线圈N1 绕组有电流i1 流过，在N1 两端产生自感电动势的同时，在变压器次级线圈N2 绕组的两端也同时产生感应电动势，但由于整流二极管的作用，没有产生回路电流。相当于变压器次级线圈开路，变压器次级线圈相当于一个电感。因此，流过变压器初级线圈N1 绕组的电流就是变压器的励磁电流，变压器初级线圈N1 绕组两端产生自感电动势可由下式表示： 或 上式中，e1 为变压器初级线圈N1 绕组产生的自感电动势，L1 是变压器初级线圈N1 绕组的电感，N1 为变压器初级线圈N1 绕组线圈绕组的匝数， 为变压器铁心中的磁通。对（1-98）和（1-99）式进行积分，由此可求得： 上式中，i1 是流过变压器初级线圈N1 绕组的电流， 为变压器铁心中的磁通；i1(0)为变压器初级线圈中的初始电流，即：控制开关刚接通瞬间流过变压器初级线圈N1 绕组的电流； (0)为初始磁通，即：控制开关刚接通瞬间变压器铁心中的磁通。当开关电源工作于输出临界连续电流状态...
