发动机进气系统选型设计手册

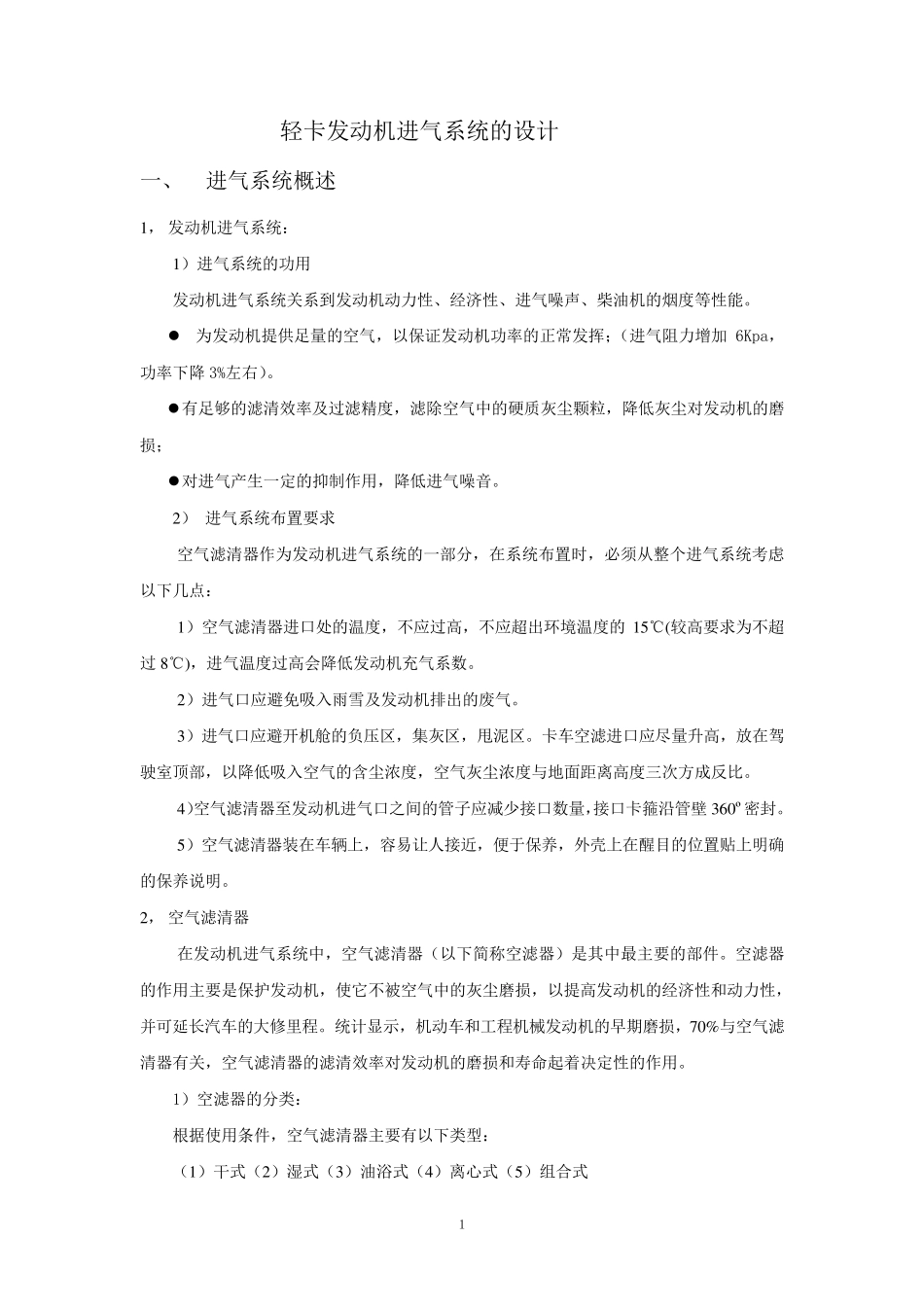

发动机进气系统选型设计手册_第1页
1/20
发动机进气系统选型设计手册_第2页
2/20
发动机进气系统选型设计手册_第3页
3/20
1 轻卡发动机进气系统的设计 一、 进气系统概述 1 , 发动机进气系统: 1 )进气系统的功用 发动机进气系统关系到发动机动力性、经济性、进气噪声、柴油机的烟度等性能。  为发动机提供足量的空气,以保证发动机功率的正常发挥;(进气阻力增加6Kpa,功率下降3%左右)。  有足够的滤清效率及过滤精度,滤除空气中的硬质灰尘颗粒,降低灰尘对发动机的磨损;  对进气产生一定的抑制作用,降低进气噪音。 2 ) 进气系统布置要求 空气滤清器作为发动机进气系统的一部分,在系统布置时,必须从整个进气系统考虑以下几点: 1 )空气滤清器进口处的温度,不应过高,不应超出环境温度的1 5 ℃(较高要求为不超过8 ℃),进气温度过高会降低发动机充气系数。 2 )进气口应避免吸入雨雪及发动机排出的废气。 3 )进气口应避开机舱的负压区,集灰区,甩泥区。卡车空滤进口应尽量升高,放在驾驶室顶部,以降低吸入空气的含尘浓度,空气灰尘浓度与地面距离高度三次方成反比。 4 )空气滤清器至发动机进气口之间的管子应减少接口数量,接口卡箍沿管壁3 6 0 º密 封 。 5 )空气滤清器装 在车辆 上 ,容 易 让 人 接近 ,便 于 保养 ,外 壳 上 在醒 目 的位 置贴 上 明 确的保养 说 明 。 2 , 空气滤清器 在发动机进气系统中,空气滤清器(以下简 称 空滤器)是 其 中最 主 要的部件 。空滤器的作用主 要是 保护 发动机,使 它 不被 空气中的灰尘磨损,以提高发动机的经济性和 动力性,并 可 延 长 汽 车的大 修 里 程 。统计显 示 ,机动车和 工 程 机械 发动机的早 期 磨损,7 0 %与空气滤清器有关,空气滤清器的滤清效率对发动机的磨损和 寿 命 起 着 决 定性的作用。 1)空滤器的分类 : 根 据 使 用条 件 ,空气滤清器主 要有以下类 型 : (1 )干 式 (2 )湿 式 (3 )油浴 式 (4 )离心 式 (5 )组 合 式 2 根 据 滤 清 级 数 可 分 为 (1) 单 级 (2)双 级 (3)多 级 结 合 国 内 路 况 一 般 较 差 的 情 况 ,为 保 证 高 效 的 过 滤 ,延 长 空 滤 器 的 保 养 周 期 和 使 用 寿 命 ,国 内 轻 卡 空 滤 器 一 般 采 用 干 式 双 级 过 滤 ( 粗 滤 器 +细 滤 器 )。 有 的 生 产 厂 家 参 照 日 本 轻...
