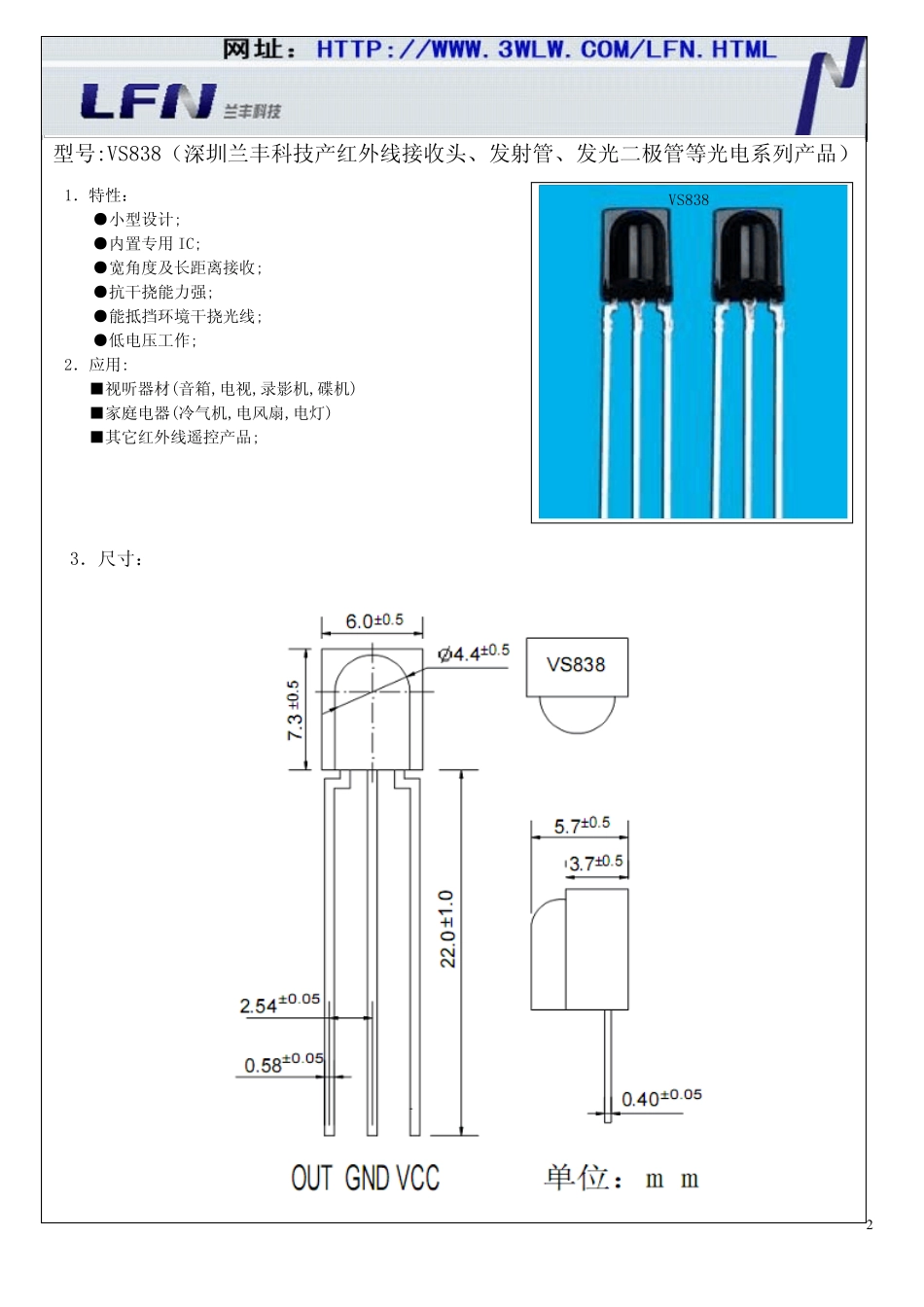

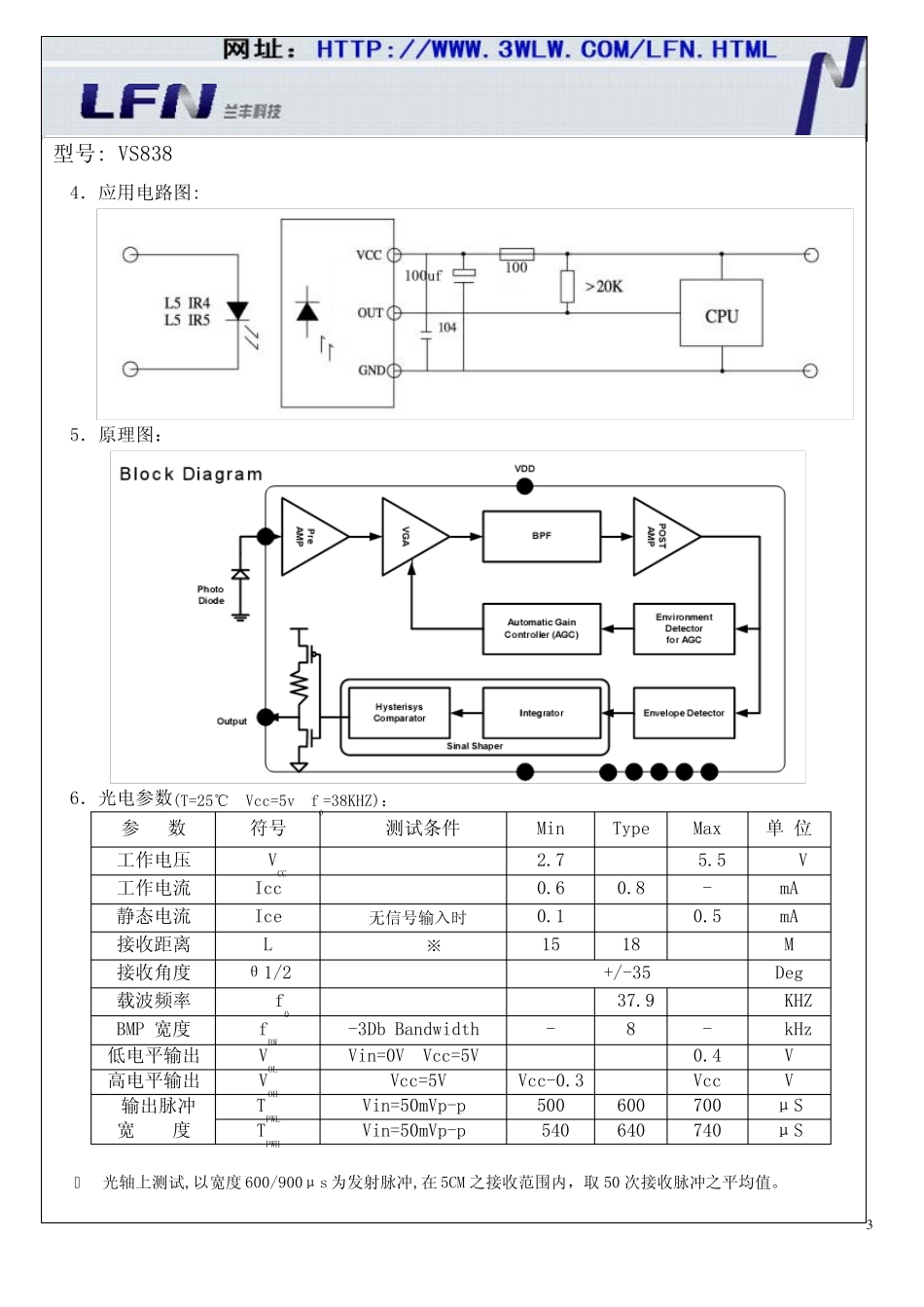

1V S8382型号:VS838（深圳兰丰科技产红外线接收头、发射管、发光二极管等光电系列产品）1．特性：●小型设计;●内置专用IC;●宽角度及长距离接收;●抗干挠能力强;●能抵挡环境干挠光线;●低电压工作;2．应用:■视听器材(音箱,电视,录影机,碟机)■家庭电器(冷气机,电风扇,电灯)■其它红外线遥控产品;3．尺寸：VS8383型号: VS8384．应用电路图:5．原理图：6．光电参数(T=25℃Vcc=5vf0=38KHZ)：参数 符号测试条件MinTypeMax单位工作电压VCC2.75.5V工作电流 Icc0.60.8-mA静态电流 Ice无信号输入时0.10.5mA接收距离L※1518M接收角度θ1/2+/-35Deg载波频率f037.9KHZBMP 宽度 fBW-3Db Bandwidth-8-kHz低电平输出VOLVin=0VVcc=5V0.4V高电平输出VOHVcc=5VVcc-0.3VccV输出脉冲宽度TPWLVin=50mVp-p500600700μSTPWHVin=50mVp-p540640740μS※光轴上测试,以宽度600/900μs 为发射脉冲,在 5CM 之接收范围内，取 50 次接收脉冲之平均值。4型号: VS8387．测试波型:8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：5型号: VS838Typical Electrical Curves at Temp=25℃6型号: VS8389．极限参数:项目符号规格单位供应电压VCC-0.3—6.5V工作温度Topr-20— +85℃储存温度Tstg-40 —— +125℃焊接温度Tsol260（5S）℃10．推荐使用条件：项目符号MinTypMnx单位工作电压 Vcc2.7-----5.5V输入频率FM38kHz工作温度Topr-202580℃11．接收角度图：12．使用注意：1).在无任何外加压力及影响品质的环境下储存及使用;2).在无污染气体或海风（含盐分）的环境下储存及使用;3).在低湿度环境下储存及使用;4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。
