发射机与接收机

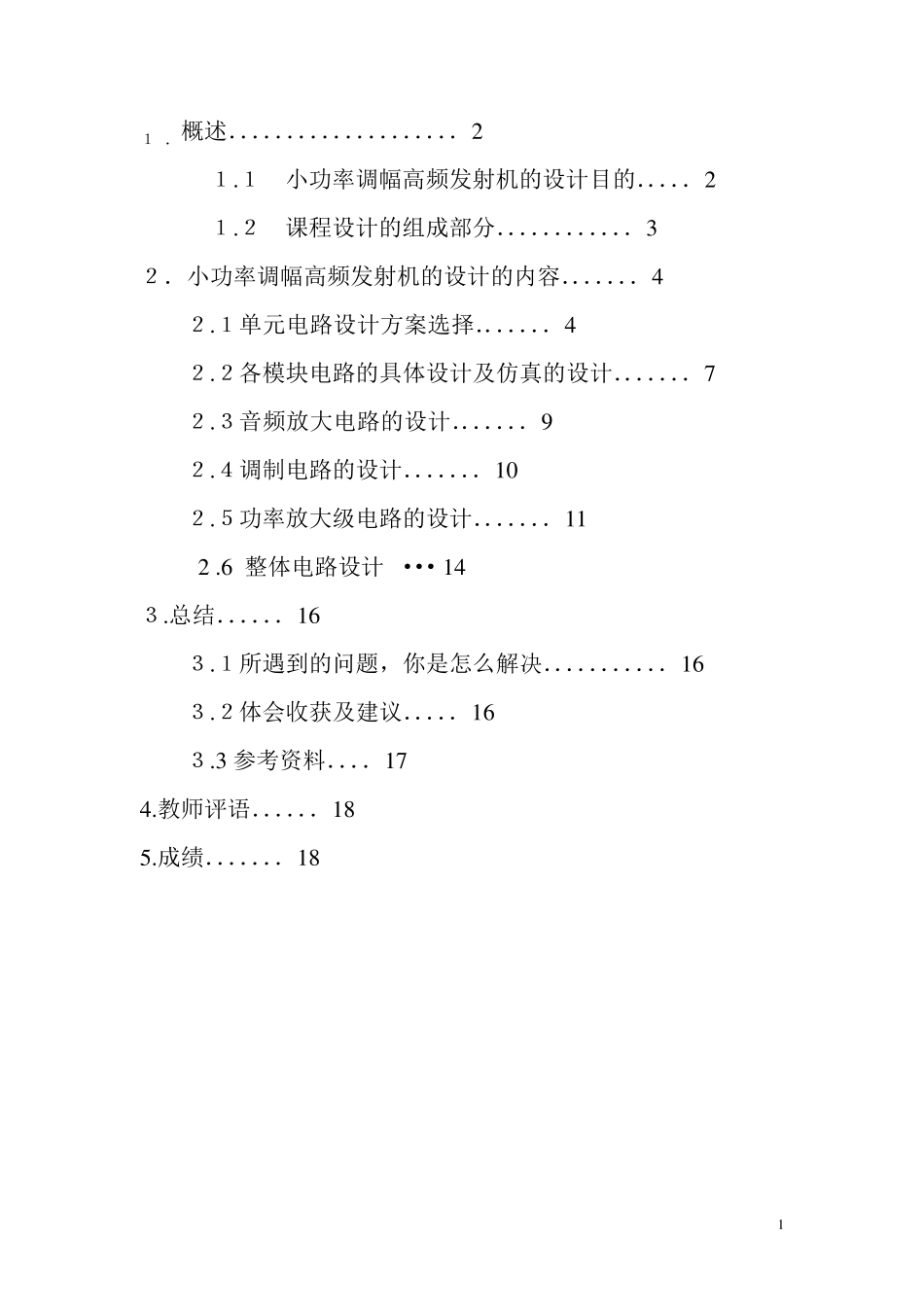

1 １ ．概述．．．．．．．．．．．．．．．．．．．．2 １.１ 小功率调幅高频发射机的设计目的．．．．．2 １.２ 课程设计的组成部分．．．．．．．．．．．．3 ２．小功率调幅高频发射机的设计的内容．．．．．．．4 ２.１单元电路设计方案选择．．．．．．．4 ２.２各模块电路的具体设计及仿真的设计．．．．．．．7 ２.３音频放大电路的设计．．．．．．．9 ２.４调制电路的设计．．．．．．．1 0 ２.５功率放大级电路的设计．．．．．．．1 1 2 .6 整体电路设计 ···1 4 ３.总结．．．．．．1 6 ３.１所遇到的问题，你是怎么解决．．．．．．．．．．．1 6 ３.２体会收获及建议．．．．．1 6 ３.3 参考资料．．．．1 7 4 .教师评语．．．．．．1 8 5 .成绩．．．．．．．1 8 2 1.概述 小功率调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广 播通信的领域里更是得到了广泛应用。原因是调幅发射机实现调幅简便，调制所 占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于 广播发射。 本课设结合 Mu ltisim 软件来对小功率调幅发射机电路的设计与调试方法进 行研究。Mu ltisim 软件能实现从电学概念设计到输出物理生产数据，以及这之 间的所有分析、验证、和设计数据管理。今天的 Mu ltisim 软件已不是单纯的设 计工具，而是一个系统 ，它覆盖了以仿真为核心的全部物理设计。 本课题的设计目的是要求掌握最基本的小功率调幅发射系统的设计与安装 对各级电路进行详细地探讨，并利用 Mu ltisim 软件仿真设计了一个小功率调幅 发射机。 关键字：小功率调幅发射机、MULTISIM 仿真、振荡电路、调制电路、功率 放大器。 1.1 小功率调幅高频发射机的设计目的 (1)学习小功率调幅高频发射机的设计方法 (2)研究小功率调幅高频发射机的设计方案 (3)掌握用软件调试和使用的方法 1.2 课程设计的组成部分 1 .2 .1 设计要求 要 求 设计一 个 小功率调幅发射机。 已 知 条 件： +Vcc=+12V、-VEE=-12V；话音放大级输出电压为 5mV；负载 3 电阻 RL=75 Ω。 主要元器件： 主要元件有 MC1496、3DG100、3DG130、3.579MHz 晶振、NXO-10 磁环 主要技术指标： 工作频率 f=4MHz，发射功率 P0>=150mW，调制度 ma=50%，整波效率大 于 40%。 测量仪器设备： 函 数 信 号 发 生 器/ 计 数 器EE164B 一 台 调制度...
