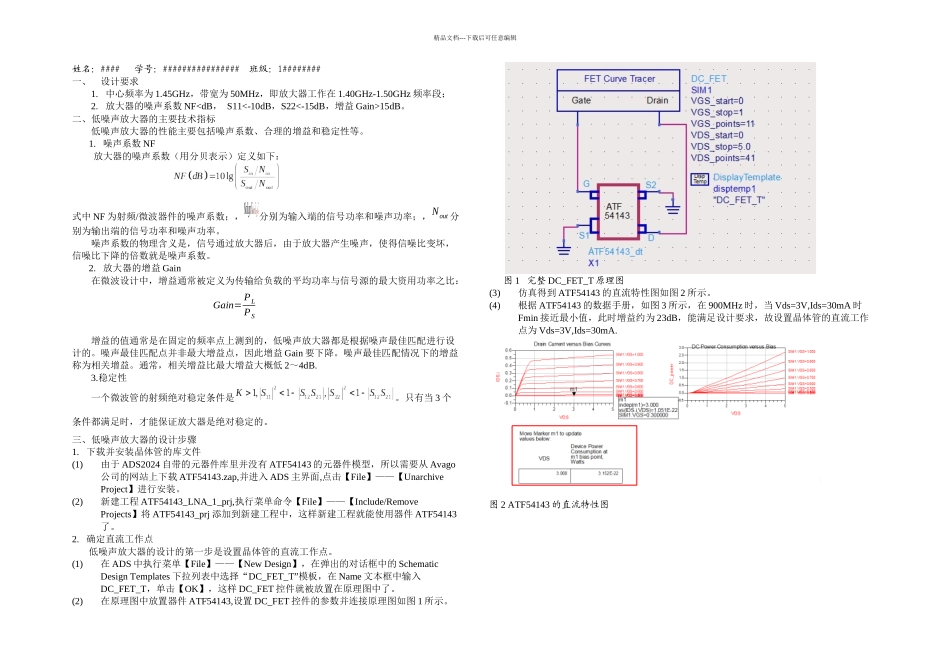

精品文档---下载后可任意编辑姓名：#### 学号：################ 班级：1########一、设计要求1. 中心频率为 1.45GHz，带宽为 50MHz，即放大器工作在 1.40GHz-1.50GHz 频率段；2. 放大器的噪声系数 NF15dB。二、低噪声放大器的主要技术指标低噪声放大器的性能主要包括噪声系数、合理的增益和稳定性等。1. 噪声系数 NF放大器的噪声系数（用分贝表示）定义如下：式中 NF 为射频/微波器件的噪声系数；，Nalignl¿in¿¿¿分别为输入端的信号功率和噪声功率；，Nout 分别为输出端的信号功率和噪声功率。噪声系数的物理含义是，信号通过放大器后，由于放大器产生噪声，使得信噪比变坏，信噪比下降的倍数就是噪声系数。2. 放大器的增益 Gain在微波设计中，增益通常被定义为传输给负载的平均功率与信号源的最大资用功率之比：Gain= PLPS增益的值通常是在固定的频率点上测到的，低噪声放大器都是根据噪声最佳匹配进行设计的。噪声最佳匹配点并非最大增益点，因此增益 Gain 要下降。噪声最佳匹配情况下的增益称为相关增益。通常，相关增益比最大增益大概低 2～4dB.3.稳定性一个微波管的射频绝对稳定条件是。只有当 3 个条件都满足时，才能保证放大器是绝对稳定的。三、低噪声放大器的设计步骤1. 下载并安装晶体管的库文件(1)由于 ADS2024 自带的元器件库里并没有 ATF54143 的元器件模型，所以需要从 Avago公司的网站上下载 ATF54143.zap,并进入 ADS 主界面,点击【File】——【Unarchive Project】进行安装。(2)新建工程 ATF54143_LNA_1_prj,执行菜单命令【File】——【Include/Remove Projects】将 ATF54143_prj 添加到新建工程中，这样新建工程就能使用器件 ATF54143了。2. 确定直流工作点低噪声放大器的设计的第一步是设置晶体管的直流工作点。(1)在 ADS 中执行菜单【File】——【New Design】，在弹出的对话框中的 Schematic Design Templates 下拉列表中选择“DC_FET_T”模板，在 Name 文本框中输入DC_FET_T，单击【OK】，这样 DC_FET 控件就被放置在原理图中了。(2)在原理图中放置器件 ATF54143,设置 DC_FET 控件的参数并连接原理图如图 1 所示。图 1 完整 DC_FET_T 原理图(3)仿真得到 ATF54143 的直流特性图如图 2 所示。(4)根据 ATF54143 的数据手册，如图 3 所示，在 900MHz 时，当 Vds=3V,Ids=30mA 时Fmin 接近最小值，此时增益...
