GPS基带芯片的可测性设计和后端设计的开题报告

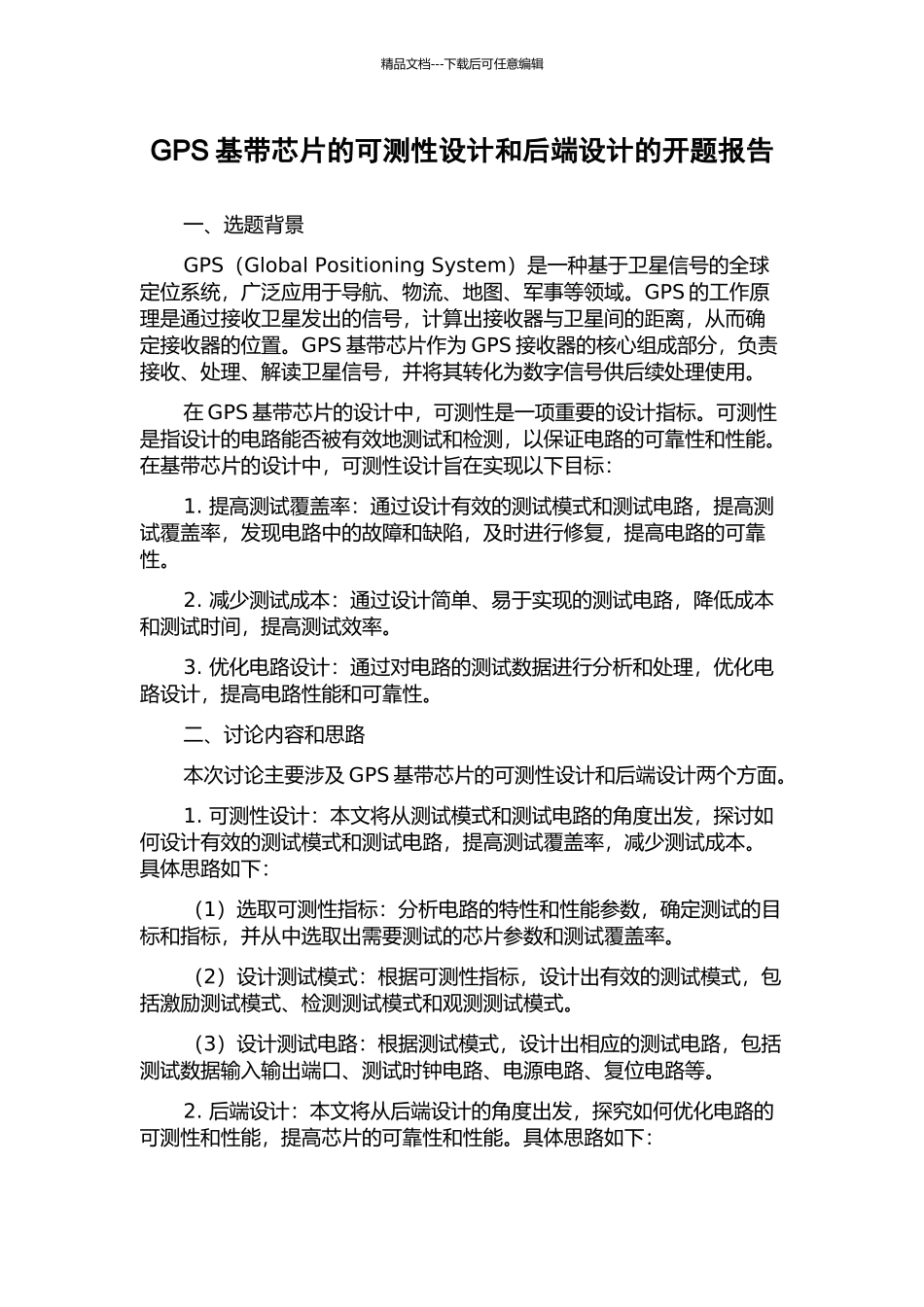

GPS基带芯片的可测性设计和后端设计的开题报告_第1页
1/2

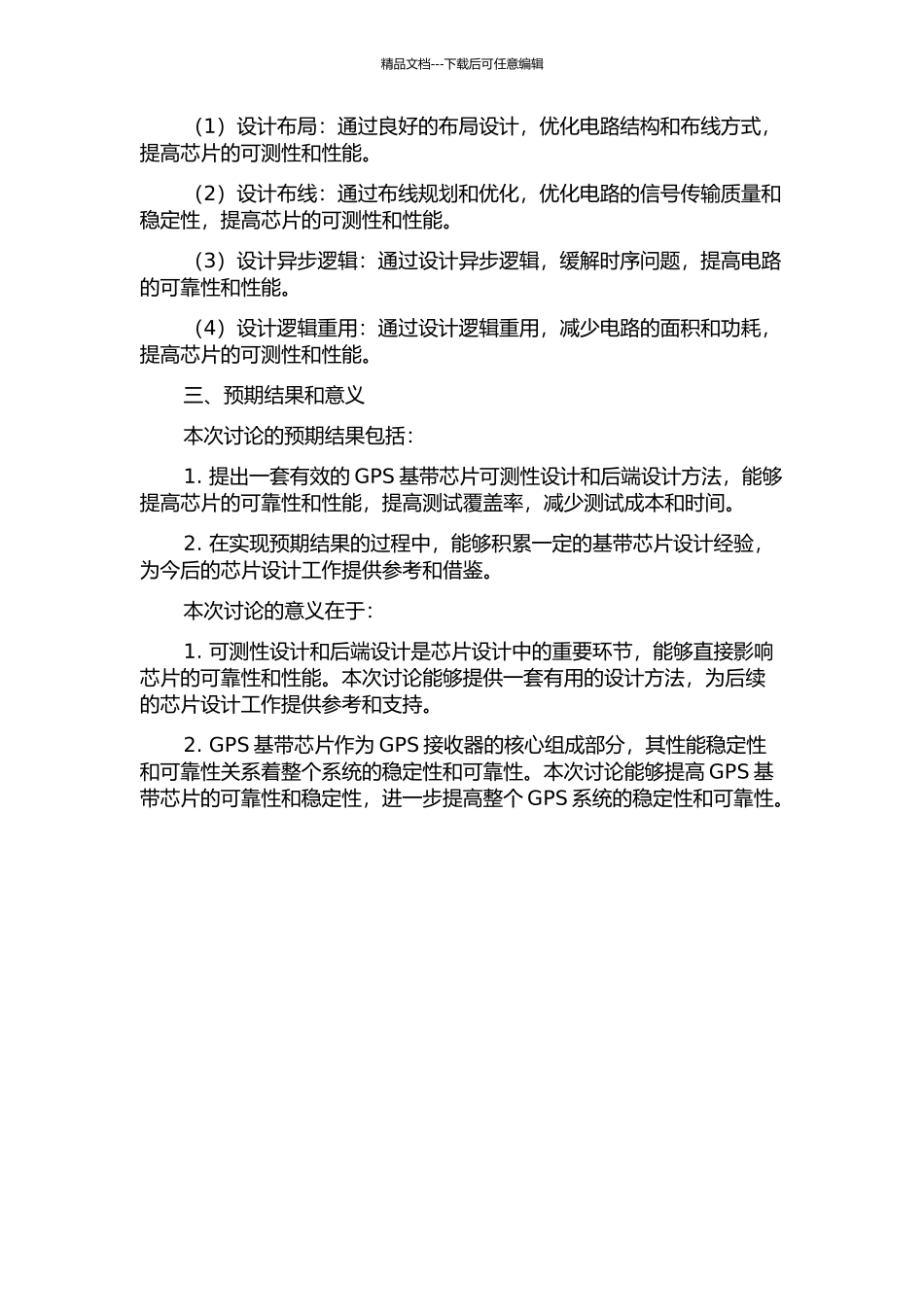

GPS基带芯片的可测性设计和后端设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑GPS 基带芯片的可测性设计和后端设计的开题报告一、选题背景GPS(Global Positioning System)是一种基于卫星信号的全球定位系统,广泛应用于导航、物流、地图、军事等领域。GPS 的工作原理是通过接收卫星发出的信号,计算出接收器与卫星间的距离,从而确定接收器的位置。GPS 基带芯片作为 GPS 接收器的核心组成部分,负责接收、处理、解读卫星信号,并将其转化为数字信号供后续处理使用。在 GPS 基带芯片的设计中,可测性是一项重要的设计指标。可测性是指设计的电路能否被有效地测试和检测,以保证电路的可靠性和性能。在基带芯片的设计中,可测性设计旨在实现以下目标:1. 提高测试覆盖率:通过设计有效的测试模式和测试电路,提高测试覆盖率,发现电路中的故障和缺陷,及时进行修复,提高电路的可靠性。2. 减少测试成本:通过设计简单、易于实现的测试电路,降低成本和测试时间,提高测试效率。3. 优化电路设计:通过对电路的测试数据进行分析和处理,优化电路设计,提高电路性能和可靠性。二、讨论内容和思路本次讨论主要涉及 GPS 基带芯片的可测性设计和后端设计两个方面。1. 可测性设计:本文将从测试模式和测试电路的角度出发,探讨如何设计有效的测试模式和测试电路,提高测试覆盖率,减少测试成本。具体思路如下:(1)选取可测性指标:分析电路的特性和性能参数,确定测试的目标和指标,并从中选取出需要测试的芯片参数和测试覆盖率。(2)设计测试模式:根据可测性指标,设计出有效的测试模式,包括激励测试模式、检测测试模式和观测测试模式。(3)设计测试电路:根据测试模式,设计出相应的测试电路,包括测试数据输入输出端口、测试时钟电路、电源电路、复位电路等。2. 后端设计:本文将从后端设计的角度出发,探究如何优化电路的可测性和性能,提高芯片的可靠性和性能。具体思路如下:精品文档---下载后可任意编辑(1)设计布局:通过良好的布局设计,优化电路结构和布线方式,提高芯片的可测性和性能。(2)设计布线:通过布线规划和优化,优化电路的信号传输质量和稳定性,提高芯片的可测性和性能。(3)设计异步逻辑:通过设计异步逻辑,缓解时序问题,提高电路的可靠性和性能。(4)设计逻辑重用:通过设计逻辑重用,减少电路的面积和功耗,提高芯片的可测性和性能。三、预期结果和意义本次讨论的预期结果包括:1. 提出一套有效的 GPS 基带芯片可测性设计和后端设计方法,能够...
