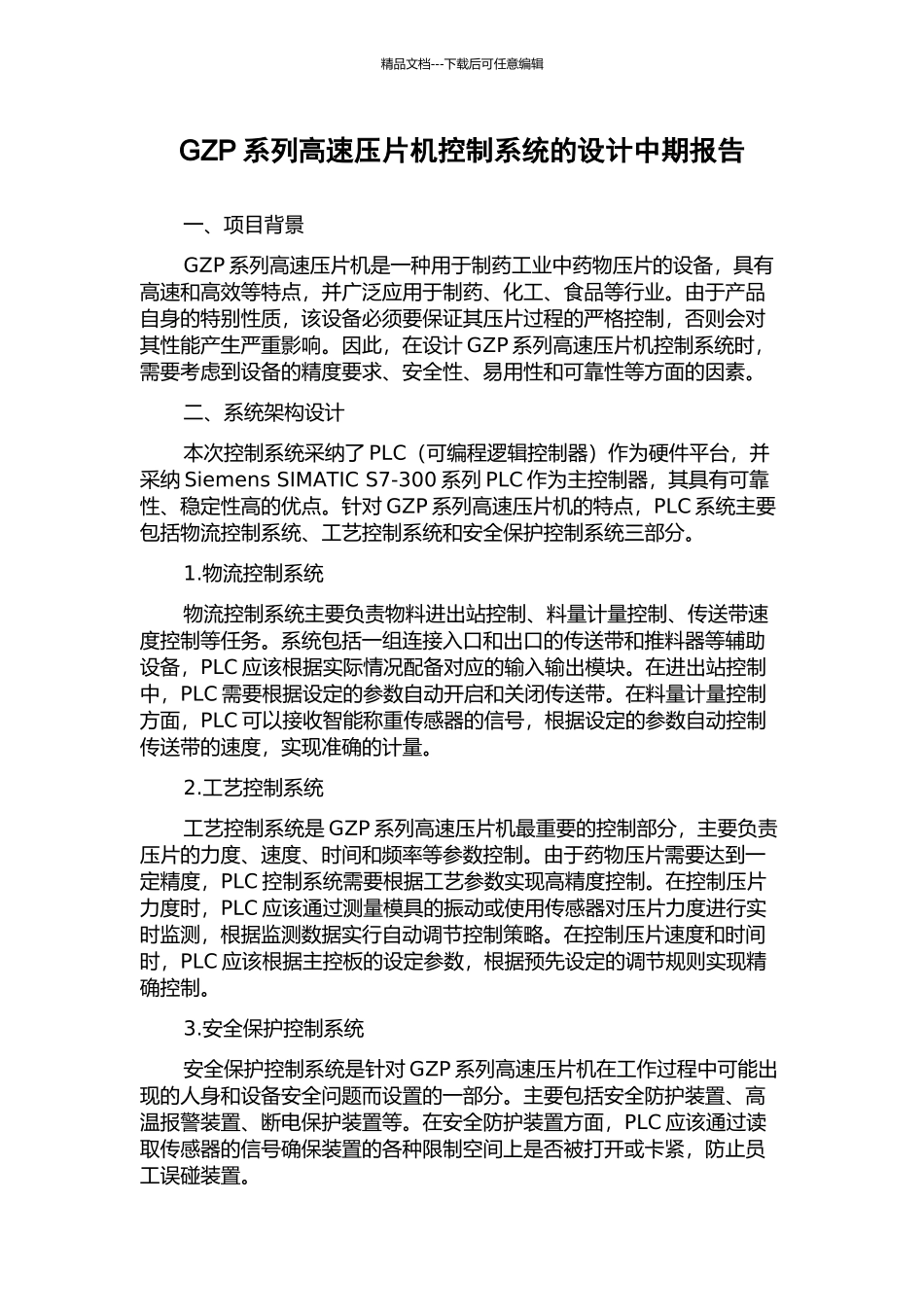

GZP系列高速压片机控制系统的设计中期报告

精品文档---下载后可任意编辑GZP 系列高速压片机控制系统的设计中期报告一、项目背景GZP 系列高速压片机是一种用于制药工业中药物压片的设备，具有高速和高效等特点，并广泛应用于制药、化工、食品等行业。由于产品自身的特别性质，该设备必须要保证其压片过程的严格控制，否则会对其性能产生严重影响。因此，在设计 GZP 系列高速压片机控制系统时，需要考虑到设备的精度要求、安全性、易用性和可靠性等方面的因素。二、系统架构设计本次控制系统采纳了 PLC（可编程逻辑控制器）作为硬件平台，并采纳 Siemens SIMATIC S7-300 系列 PLC 作为主控制器，其具有可靠性、稳定性高的优点。针对 GZP 系列高速压片机的特点，PLC 系统主要包括物流控制系统、工艺控制系统和安全保护控制系统三部分。1.物流控制系统物流控制系统主要负责物料进出站控制、料量计量控制、传送带速度控制等任务。系统包括一组连接入口和出口的传送带和推料器等辅助设备，PLC 应该根据实际情况配备对应的输入输出模块。在进出站控制中，PLC 需要根据设定的参数自动开启和关闭传送带。在料量计量控制方面，PLC 可以接收智能称重传感器的信号，根据设定的参数自动控制传送带的速度，实现准确的计量。2.工艺控制系统工艺控制系统是 GZP 系列高速压片机最重要的控制部分，主要负责压片的力度、速度、时间和频率等参数控制。由于药物压片需要达到一定精度，PLC 控制系统需要根据工艺参数实现高精度控制。在控制压片力度时，PLC 应该通过测量模具的振动或使用传感器对压片力度进行实时监测，根据监测数据实行自动调节控制策略。在控制压片速度和时间时，PLC 应该根据主控板的设定参数，根据预先设定的调节规则实现精确控制。3.安全保护控制系统安全保护控制系统是针对 GZP 系列高速压片机在工作过程中可能出现的人身和设备安全问题而设置的一部分。主要包括安全防护装置、高温报警装置、断电保护装置等。在安全防护装置方面，PLC 应该通过读取传感器的信号确保装置的各种限制空间上是否被打开或卡紧，防止员工误碰装置。精品文档---下载后可任意编辑三、软件部分设计1.软件部分的功能模块设计(1)物流控制功能模块：物料进出站控制模块、料量计量控制模块、传送带速度控制模块等。(2)工艺控制功能模块：压片力度控制模块、压片速度控制模块、压片时间控制模块、压片频率控制模块等。(3)安全保护控制功能模块：安全防护装置状态检测模块、高温报警装置保护模块、...
