G路由器实现专网下EOIP备份

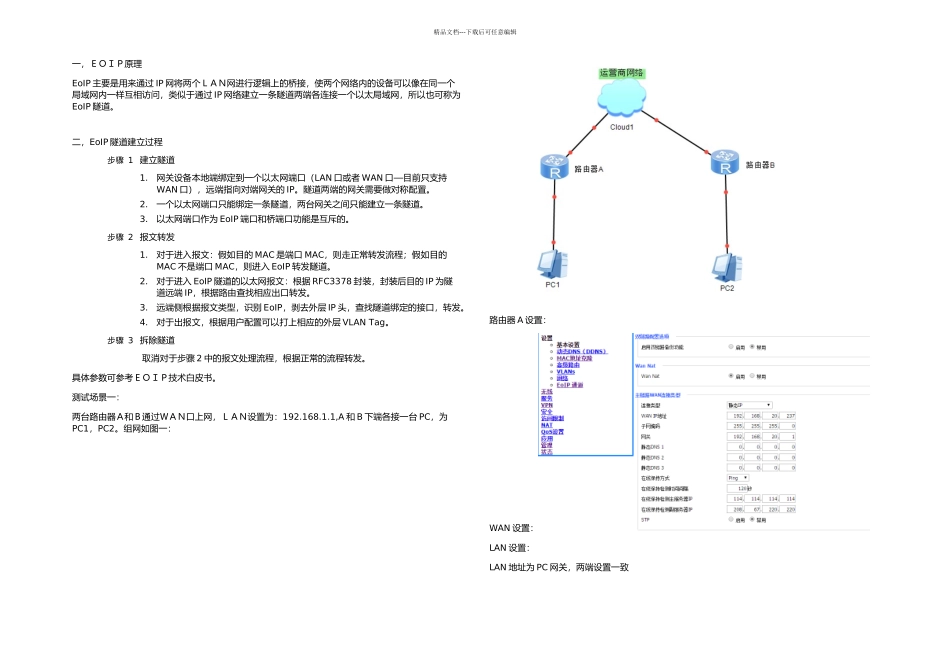

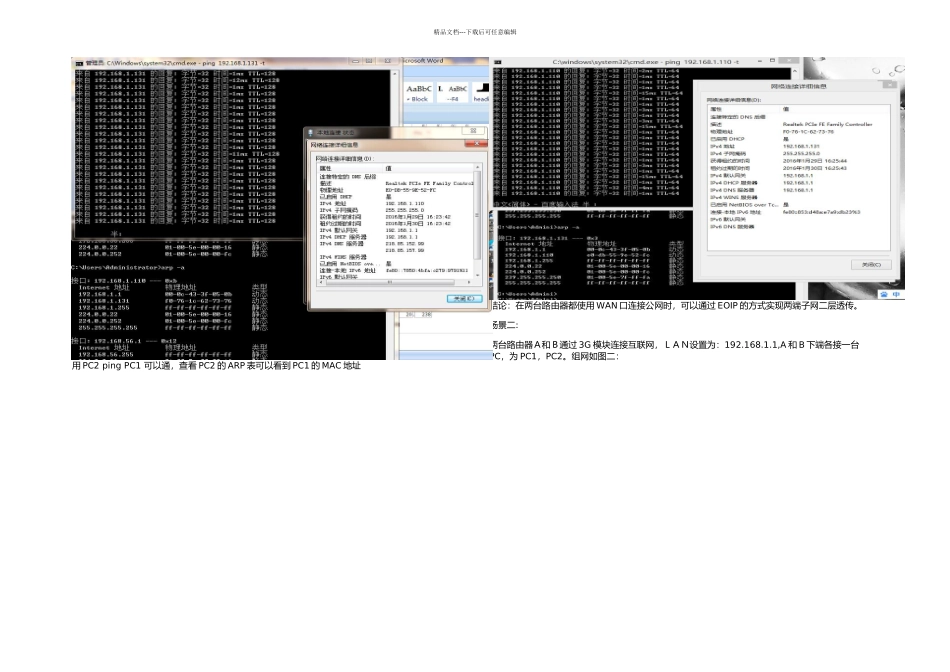

精品文档---下载后可任意编辑一，ＥＯＩＰ原理EoIP 主要是用来通过 IP 网将两个ＬＡＮ网进行逻辑上的桥接，使两个网络内的设备可以像在同一个局域网内一样互相访问，类似于通过 IP 网络建立一条隧道两端各连接一个以太局域网，所以也可称为EoIP 隧道。二，EoIP 隧道建立过程步骤 1 建立隧道1.网关设备本地端绑定到一个以太网端口（LAN 口或者 WAN 口—目前只支持WAN 口），远端指向对端网关的 IP。隧道两端的网关需要做对称配置。2.一个以太网端口只能绑定一条隧道，两台网关之间只能建立一条隧道。3.以太网端口作为 EoIP 端口和桥端口功能是互斥的。步骤 2 报文转发1.对于进入报文：假如目的 MAC 是端口 MAC，则走正常转发流程；假如目的MAC 不是端口 MAC，则进入 EoIP 转发隧道。2.对于进入 EoIP 隧道的以太网报文：根据 RFC3378 封装，封装后目的 IP 为隧道远端 IP，根据路由查找相应出口转发。3.远端侧根据报文类型，识别 EoIP，剥去外层 IP 头，查找隧道绑定的接口，转发。4.对于出报文，根据用户配置可以打上相应的外层 VLAN Tag。步骤 3 拆除隧道取消对于步骤 2 中的报文处理流程，根据正常的流程转发。具体参数可参考ＥＯＩＰ技术白皮书。测试场景一：两台路由器Ａ和Ｂ通过ＷＡＮ口上网，ＬＡＮ设置为：192.168.1.1,A 和 B 下端各接一台 PC，为PC1，PC2。组网如图一：路由器 A 设置：WAN 设置：LAN 设置：LAN 地址为 PC 网关，两端设置一致精品文档---下载后可任意编辑EOIP 设置：远程 IP 地址为对端 WAN 口地址(本例子中为路由器 B 的 WAN 口 IP)路由器 B 设置：WAN 设置：LAN 设置：跟路由器 A 的 LAN 地址一致EOIP 设置：EOIP 地址为对端网关 IP，此例子中为路由器 A 的 WAN 口 IP测试结果：PC1：IMAC：E0-DB-55-9E-52-FCPC2：MAC：F0-76-1C-62-73-76用 PC1 ping PC2 可以通，查看 ARP 表可以获得 PC2 的 MAC精品文档---下载后可任意编辑用 PC2 ping PC1 可以通，查看 PC2 的 ARP 表可以看到 PC1 的 MAC 地址结论：在两台路由器都使用 WAN 口连接公网时，可以通过 EOIP 的方式实现两端子网二层透传。场景二:两台路由器Ａ和Ｂ通过 3G 模块连接互联网，ＬＡＮ设置为：192.168.1.1,A 和 B 下端各接一台PC，为 PC1，PC2。组网如图二：精品文档---下载后可任意编辑注：测试中没有能猎取到公网地址的卡，或者是 APN 卡，我...
