HDTVSoC集成芯片的总线设计与验证

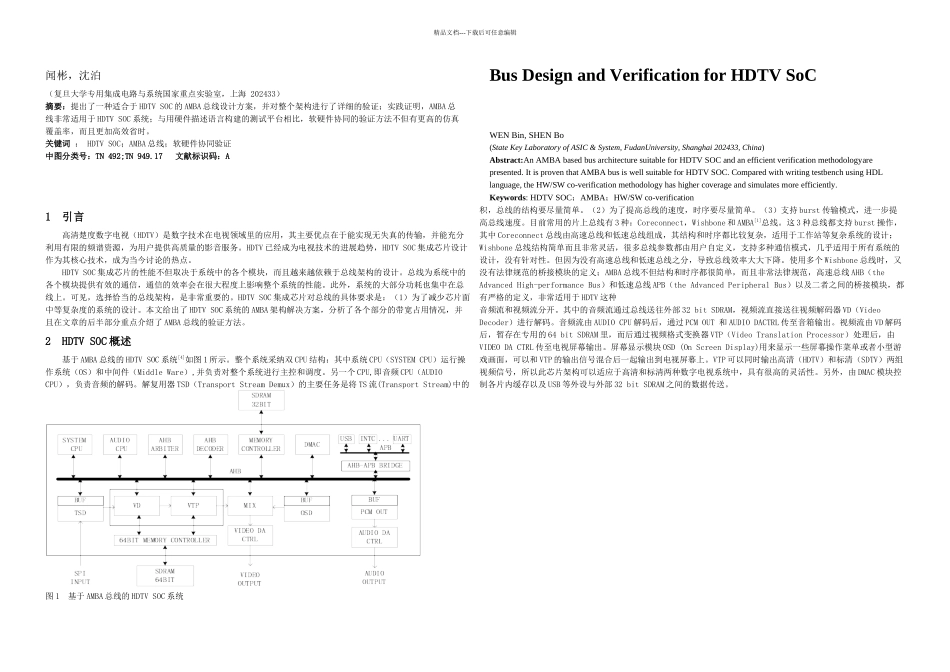

精品文档---下载后可任意编辑闻彬，沈泊（复旦大学专用集成电路与系统国家重点实验室，上海 202433）摘要：提出了一种适合于 HDTV SOC 的 AMBA 总线设计方案，并对整个架构进行了详细的验证；实践证明，AMBA 总线非常适用于 HDTV SOC 系统；与用硬件描述语言构建的测试平台相比，软硬件协同的验证方法不但有更高的仿真覆盖率，而且更加高效省时。关键词 ： HDTV SOC；AMBA 总线；软硬件协同验证中图分类号：TN 492;TN 949.17 文献标识码：ABus Design and Verification for HDTV SoCWEN Bin, SHEN Bo(State Key Laboratory of ASIC & System, FudanUniversity, Shanghai 202433, China)Abstract:An AMBA based bus architecture suitable for HDTV SOC and an efficient verification methodologyare presented. It is proven that AMBA bus is well suitable for HDTV SOC. Compared with writing testbench using HDL language, the HW/SW co-verification methodology has higher coverage and simulates more efficiently. Keywords: HDTV SOC；AMBA；HW/SW co-verification1 引言高清楚度数字电视（HDTV）是数字技术在电视领域里的应用，其主要优点在于能实现无失真的传输，并能充分利用有限的频谱资源，为用户提供高质量的影音服务。HDTV 已经成为电视技术的进展趋势，HDTV SOC 集成芯片设计作为其核心技术，成为当今讨论的热点。HDTV SOC 集成芯片的性能不但取决于系统中的各个模块，而且越来越依赖于总线架构的设计。总线为系统中的各个模块提供有效的通信，通信的效率会在很大程度上影响整个系统的性能。此外，系统的大部分功耗也集中在总线上。可见，选择恰当的总线架构，是非常重要的。HDTV SOC 集成芯片对总线的具体要求是：（1）为了减少芯片面积，总线的结构要尽量简单。（2）为了提高总线的速度，时序要尽量简单。（3）支持 burst 传输模式，进一步提高总线速度。目前常用的片上总线有 3 种：Coreconnect，Wishbone 和 AMBA[1]总线。这 3 种总线都支持 burst 操作，其中 Coreconnect 总线由高速总线和低速总线组成，其结构和时序都比较复杂，适用于工作站等复杂系统的设计；Wishbone 总线结构简单而且非常灵活，很多总线参数都由用户自定义，支持多种通信模式，几乎适用于所有系统的设计，没有针对性。但因为没有高速总...
