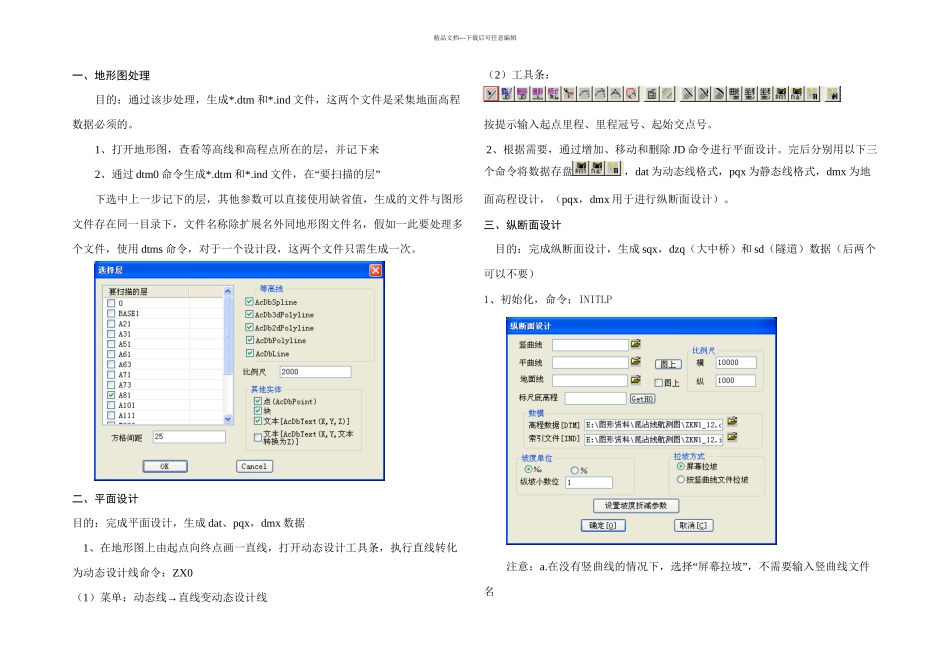

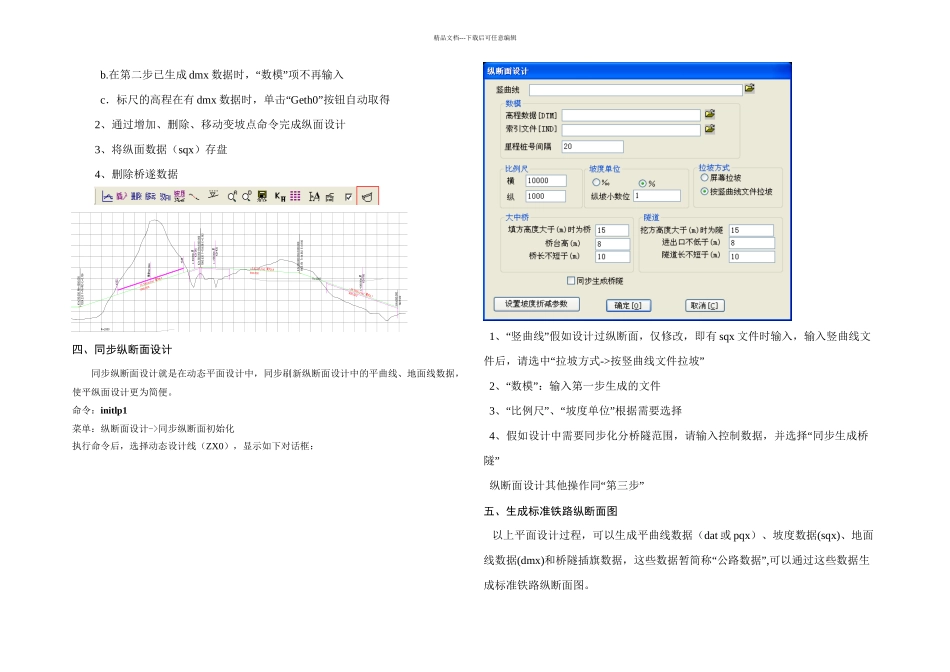

精品文档---下载后可任意编辑一、地形图处理目的：通过该步处理，生成*.dtm 和*.ind 文件，这两个文件是采集地面高程数据必须的。1、打开地形图，查看等高线和高程点所在的层，并记下来2、通过 dtm0 命令生成*.dtm 和*.ind“”文件，在 要扫描的层下选中上一步记下的层，其他参数可以直接使用缺省值，生成的文件与图形文件存在同一目录下，文件名称除扩展名外同地形图文件名，假如一此要处理多个文件，使用 dtms 命令，对于一个设计段，这两个文件只需生成一次。二、平面设计目的：完成平面设计，生成 dat、pqx，dmx 数据1、在地形图上由起点向终点画一直线，打开动态设计工具条，执行直线转化为动态设计线命令：ZX0（1→）菜单：动态线直线变动态设计线（2）工具条：按提示输入起点里程、里程冠号、起始交点号。 2、根据需要，通过增加、移动和删除 JD 命令进行平面设计。完后分别用以下三个命令将数据存盘，dat 为动态线格式，pqx 为静态线格式，dmx 为地面高程设计，（pqx，dmx 用于进行纵断面设计）。三、纵断面设计 目的：完成纵断面设计，生成 sqx，dzq（大中桥）和 sd（隧道）数据（后两个可以不要）1、初始化，命令：INITLP注意：a.“”在没有竖曲线的情况下，选择 屏幕拉坡 ，不需要输入竖曲线文件名精品文档---下载后可任意编辑 b.在第二步已生成 dmx“”数据时， 数模 项不再输入 c．标尺的高程在有 dmx“数据时，单击 Geth0”按钮自动取得2、通过增加、删除、移动变坡点命令完成纵面设计3、将纵面数据（sqx）存盘4、删除桥遂数据四、同步纵断面设计同步纵断面设计就是在动态平面设计中，同步刷新纵断面设计中的平曲线、地面线数据，使平纵面设计更为简便。命令：initlp1菜单：纵断面设计->同步纵断面初始化执行命令后，选择动态设计线（ZX0），显示如下对话框： 1“”、 竖曲线 假如设计过纵断面，仅修改，即有 sqx 文件时输入，输入竖曲线文“件后，请选中 拉坡方式->”按竖曲线文件拉坡 2“”、 数模 ：输入第一步生成的文件 3“”“”、 比例尺 、 坡度单位 根据需要选择 4“、假如设计中需要同步化分桥隧范围，请输入控制数据，并选择 同步生成桥”隧 “”纵断面设计其他操作同 第三步五、生成标准铁路纵断面图 以上平面设计过程，可以生成平曲线数据（dat 或 pqx）、坡度数据(sqx)、地面线数据(dmx)“”和桥隧插旗数据，这些数据暂简称 公路数据 ,可以通过这些数据生成标准...
